Vorwort

Die vorliegende Praxishilfe richtet sich an die Elektrofachkraft, die als befähigte Person im Sinne der Betriebssicherheitsverordnung wiederkehrende Prüfungen an ortsveränderlichen elektrischen Arbeitsmitteln durchführt.

Die Vorgehensweise bei der Prüfung, bei der sicherheitsrelevante Mängel erkannt werden sollen, wird beschrieben und die Anforderungen aus der Normung werden erläutert.

Diese Schrift ergänzt die Information "Wiederkehrende Prüfungen ortsveränderlicher elektrischer Arbeitsmittel - Organisation durch den Unternehmer" (BGI/GUV-I 5190), in der die rechtlichen Grundlagen und die Notwendigkeit der Prüfungen beschrieben sind.

Das regelmäßige Überprüfen elektrischer Arbeitsmittel soll deren ordnungsgemäßen Zustand sicherstellen und gehört zur vorbeugenden Instandhaltung.

Als Voraussetzung für das ordnungsgemäße Vorbereiten und Durchführen von Prüfungen sind für das Prüfpersonal umfangreiche Kenntnisse und Erfahrungen zum Schutz vor elektrischen Gefährdungen erforderlich. Diese müssen in angemessenen Zeitabständen aktualisiert werden, z.B. durch Teilnahme an Schulungen oder an einem einschlägigen Erfahrungsaustausch.

1 Anwendungsbereich

Diese Information gibt Hinweise zur praktischen Durchführung wiederkehrender Prüfungen an

• ortsveränderlichen elektrischen Arbeitsmitteln, die innerhalb oder außerhalb des Unternehmens benutzt oder bereitgestellt werden. Hierzu zählen z.B. Elektrohandwerkzeuge, EDV-Geräte, Bürogeräte, aber auch private Geräte wie Kaffeemaschinen, Wasserkocher oder Rundfunkgeräte,

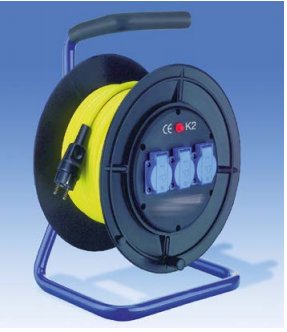

• transportablen elektrischen Arbeitsmitteln, z.B. Baustellenkreissägen, größeren Ersatzstromerzeugern, Schweißgeräte.

In bestimmten Bereichen sind weitergehende Anforderungen aus Verordnungen, Normen und anderen Regelwerken zu beachten. Dies gilt beispielsweise für Geräte, die in explosionsgefährdeten Bereichen oder im Bergbau eingesetzt werden oder für Medizinprodukte.

Außerdem werden weitere sicherheitstechnische Prüfungen beschrieben, die im Rahmen von wiederkehrenden Prüfungen zweckmäßig sind.

Sinngemäß können diese Informationen auch für das Prüfen ortsfester Arbeitsmittel angewendet werden.

2 Begriffsbestimmungen

1. Ableitstrom ist der Strom, der über die fehlerfreien Isolierungen eines Arbeitsmittels zur Erde oder zu einem fremden leitfähigen Teil fließt; der Ableitstrom kann auch durch Beschaltungen verursacht werden.
2. Arbeitsmittel sind Werkzeuge, Geräte, Maschinen oder Anlagen die vom Arbeitgeber bereitgestellt werden. (siehe auch Betriebssicherheitsverordnung).
3. Befähigte Person ist eine Person, die durch ihre elektrotechnische Berufsausbildung, ihre einjährige Berufserfahrung und ihre zeitnahe berufliche Tätigkeit über die erforderlichen Fachkenntnisse zur Prüfung von Arbeitsmitteln verfügt (siehe auch BGI/GUV-I 5190 Abschnitt 4 "Anforderungen an das Prüfpersonal" und TRBS 1203).
4. Benutzung umfasst alle ein Arbeitsmittel betreffende Maßnahmen wie Erproben, Ingangsetzen, Stillsetzen, Gebrauch, Instandsetzung und Wartung, Prüfung, Sicherheitsmaßnahmen bei Betriebsstörungen, Um- und Abbau sowie Transport.
5. Berührungsstrom ist der Strom (Ableit- oder Fehlerstrom), der bei gleichzeitigem Berühren von Teilen des Körpers eines elektrischen Arbeitsmittels und einem Teil mit Erdpotential über die berührende Person zur Erde fließt.
6. Besichtigen ist ein Arbeitsgang, der bei einer Prüfung immer erforderlich ist. Mit ihm wird durch bewusstes, kritisches Betrachten festgestellt, in welchem Zustand sich der Prüfling befindet und ob er offensichtliche, die Sicherheit beeinträchtigende Mängel aufweist.
7. Differenzstrom ist die vektorielle Summe der Momentanwerte aller Ströme, die am netzseitigen Eingang (Anschluss) des Arbeitsmittels durch alle aktiven Leiter fließen.
8. Elektrische Betriebsmittel im Sinne des § 2 Abs. 1 der Unfallverhütungsvorschrift BGV/GUV-V A3 "Elektrische Anlagen und Betriebsmittel" sind alle Produkte, die zum Zweck der Erzeugung, Umwandlung, Übertragung, Verteilung oder Anwendung von elektrischer Energie oder zum Übertragen, Verteilen und Verarbeiten von elektrischen Informationen benutzt werden. Elektrische Betriebsmittel können auch elektrische Arbeitsmittel sein.
   Um Irritationen zu vermeiden wird in dieser Schrift vorwiegend der in staatlichen Rechtsvorschriften genutzte Begriff "Arbeitsmittel" verwendet. Der Begriff "Betriebsmittel" wird dann verwendet, wenn ein direkter Bezug auf die Regeln und Schriften der Unfallversicherungsträger genommen wird.
9. Elektrische Gefährdung ist die Möglichkeit eines Schadens oder einer gesundheitlichen Beeinträchtigung durch das Vorhandensein elektrischer Energie in einer Anlage oder einem Arbeitsmittel.
10. Elektrische Geräte im Sinne dieser Schrift sind sowohl elektrische Arbeits- und Betriebsmittel als auch die am Arbeitsplatz genutzten elektrischen Privatgeräte. Sofern ein Arbeitgeber die Nutzung privater Geräte am Arbeitsplatz duldet, sind auch solche Geräte wegen der grundsätzlichen Vermeidung elektrischer Gefährdungen am Arbeitsplatz prüfpflichtig.
11. Elektrofachkraft ist, wer aufgrund seiner fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen die ihm übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann (siehe Unfallverhütungsvorschrift "Elektrische Anlagen und Betriebsmittel (BGV/GUV-V A3)).
12. Elektrotechnisch unterwiesene Person ist, wer durch eine Elektrofachkraft über die ihr übertragenen Arbeiten und die möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen unterwiesen wurde.
13. Erproben ist der Arbeitsgang einer Prüfung, der in Abhängigkeit von der Art des Prüflings und der Funktion seiner Bauteile erforderlich sein kann. Mit ihm wird durch Betätigen, Belasten mit der Hand (Handprobe) oder im Zusammenhang mit dem Betreiben des Prüflings
    (Funktionsprobe) festgestellt, ob die der Sicherheit dienenden Bauteile bestimmungsgemäß funktionieren.
14. Ersatz-Ableitstrom ist der Strom, der bei Anwendung des Ersatz-Ableitstrommessverfahrens von den miteinander verbundenen aktiven Leitern über die Isolierungen und durch Beschaltungen zum Schutzleiter (Schutzleiterstrom) oder zu den berührbaren leitfähigen, nicht mit dem Schutzleiter verbundenen Teilen (Berührungsstrom) fließt.
15. Fehlerstrom ist der Strom, der über eine fehlerhafte Isolierung eines Arbeitsmittels zur Erde oder zu einem fremden leitfähigen Teil fließt; er kann auch durch fehlerhafte Beschaltungen verursacht werden.
16. Isolationswiderstand ist der Widerstand der Isolierungen (Isolierstoffe) zwischen leitenden Teilen.
17. Ist-Zustand umfasst den durch die Prüfung festgestellten Zustand des Prüfgegenstandes.
18. Kleinspannungen: SELV, PELV und FELV
    • SELV (Safety Extra Low Voltage) ist die Bezeichnung für Schutzkleinspannung, auch als Sicherheitskleinspannung bezeichnet.
    • PELV (Protective Extra Low Voltage) ist die Bezeichnung für Funktionskleinspannung mit sicherer Trennung.
    • FELV (Functional Extra Low Voltage) ist die Bezeichnung für Funktionskleinspannung ohne sichere Trennung.
19. Messen ist ein Arbeitsgang einer Prüfung, der in Abhängigkeit von der Art des Prüflings und der Prüfaufgabe erforderlich sein kann. Mit ihm werden mit Hilfe von Messeinrichtungen bestimmte Eigenschaften oder Merkmale des Prüflings festgestellt, die durch Besichtigen nicht erkannt werden können, aber zur Beurteilung der Sicherheit erforderlich sind. Das Bewerten der Messergebnisse gehört zum Messen.
20. Ordnungsgemäßer Zustand liegt vor, wenn die Maßnahmen zum Basisschutz (Schutz gegen direktes Berühren) und Fehlerschutz (Schutz bei indirektem Berühren) sowie die Schutzeinrichtungen gegen andere Gefährdungen, z. B mechanischer oder thermischer Art, den festgelegten Anforderungen entsprechen.
21. Ortsfeste elektrische Arbeitsmittel sind entweder fest angebracht oder können aufgrund einer fehlenden Tragevorrichtung bzw. aufgrund ihrer Masse nicht leicht bewegt werden. Zu den ortsfesten elektrischen Arbeitsmitteln gehören auch solche, die nur vorübergehend fest angebracht sind und über bewegliche Anschlussleitungen betrieben werden (siehe auch DIN VDE 0100 Teil 200 Abschnitte 826-16-06 und 826-16-07). Als ortsfeste elektrische Arbeitsmittel gelten insbesondere Ständerbohrmaschinen, Pressen, Hebebühnen, Krananlagen etc.. Die Prüfung ortsfester elektrischer Arbeitsmittel ist nicht expliziter Bestandteil dieser Schrift.
22. Ortsveränderliche elektrische Arbeitsmittel sind gebrauchsfertige elektrische Geräte, die während des Betriebes bewegt werden oder die leicht von einem Platz zum anderen gebracht werden können und gleichzeitig mit dem Versorgungsstromkreis verbunden sind (siehe auch DIN VDE 0100 Teil 200 Abschnitte 826-16-04 und 826-16-05). Zu den ortsveränderlichen elektrischen Arbeitsmitteln zählen insbesondere handgehaltene Elektrowerkzeuge, Motor- und Wärmegeräte, Leuchten, Verlängerungsleitungen und Leitungsroller, Netz- und Ladegeräte, Geräte der Unterhaltungselektronik und Informationstechnik einschließlich der Fernmeldegeräte sowie Laborgeräte.
23. Prüfer (siehe "Befähigte Person".)
24. Prüffrist ist der Zeitraum bis zur nächsten wiederkehrenden Prüfung.
25. Prüfling ist ein elektrisches Arbeitsmittel/Gerät, das im Rahmen einer Prüfung bewertet wird.
26. Prüfung ist die Ermittlung des Ist-Zustandes eines elektrischen Arbeitsmittels, der Vergleich des Ist-Zustandes mit dem Soll-Zustand sowie die Bewertung der Abweichung des Ist-Zustandes vom Soll-Zustand.
27. RFID Der englische Begriff Radio Frequency Identification (RFID) bedeutet im Deutschen Identifizierung mit Hilfe von elektromagnetischen Wellen. RFID ermöglicht die automatische Identifizierung von Gegenständen (Arbeitsmitteln) und erleichtert damit erheblich die Erfassung und Speicherung von Daten. Im Zusammenhang mit Prüfungen werden so genannte "Transponder" mit Arbeitsmitteln fest verbunden. Sie stellen in diesem System die Träger der zugeordneten Daten dar und können üblicherweise drahtlos ausgelesen werden.
28. Schutzklasse ist die Klassifizierung elektrischer Geräte nach der Art der Schutzmaßnahme gegen elektrischen Schlag, die bei ihnen vorrangig wirksam wird oder bei ihrem Anschluss an eine elektrische Anlage wirksam werden kann. Es wird zwischen den Schutzklassen SK I, SK II und SK III unterschieden.
29. Schutzleiterstrom ist die Summe der Ströme (Ableit- oder Fehlerströme), die über die Isolierungen eines Gerätes und Beschaltungen zum Schutzleiter fließen.
30. Schutzleiterwiderstand ist der Widerstand zwischen beliebigen, zu Schutzzwecken mit dem Schutzleiteranschluss verbundenen leitfähigen berührbaren Teilen und dem
    • Schutzkontakt des Netzsteckers oder
    • Schutzkontakt am Gerätestecker oder
    • Schutzleiter, der an das Versorgungsnetz fest angeschlossen wird.
31. Spannungsarten: AC und DC AC (Alternating Current) ist das Kurzzeichen für Wechselspannung/-strom. DC (Direct Current) ist das Kurzzeichen für Gleichspannung/-strom.
32. Wiederkehrende Prüfung/Wiederholungsprüfung ist eine Prüfung, die gemäß § 5 der Unfallverhütungsvorschrift "Elektrische Anlagen und Betriebsmittel" (BGV/GUV-V A3) und der Betriebssicherheitsverordnung ( BetrSichV) sowie den zugehörigen Technischen Regeln für Betriebssicherheit, z.B. TRBS 1201 in bestimmten Zeitabständen durchzuführen ist. Sie dient dem Nachweis, dass das elektrische Arbeitsmittel entsprechend den festgelegten Anforderungen sicher betrieben werden kann. Bei der Wiederholungsprüfung sollen entstandene und zu erwartende Mängel erkannt werden.

3 Durchführung der Prüfung

3.1 Allgemeines

Defekte elektrische Arbeitsmittel können sowohl eine Gefahr für die damit arbeitenden als auch für die in der Nähe befindlichen Personen sein. Außerdem können sie den Betriebsablauf stören.

Durch Wiederholungsprüfungen soll sichergestellt werden, dass bei bestimmungsgemäßem Gebrauch der Geräte keine Gefahr für den Benutzer oder die Umgebung entsteht.

Die befähigte Person hat festzulegen, welche Prüfungen durchzuführen sind, um die Sicherheit des Prüflings festzustellen.

In den folgenden Abschnitten werden der Prüfumfang der wiederkehrenden Prüfungen dargestellt und die einzelnen Prüfarten, -schritte und -verfahren erläutert.

3.2 Schutzklassen

Vor Beginn der Prüfung ist die Schutzklasse eines Arbeitsmittels festzustellen, da hierdurch der Prüfumfang bestimmt wird, z.B. bei der Besichtigung und den Messungen. Im Zweifelsfall kann der Hersteller oder Lieferant Auskunft geben.

1. Schutzklasse I (SK I)

   Abb. 3.1 Elektrisches Arbeitsmittel der Schutzklasse I

   Die Schutzmaßnahme gegen elektrischen Schlag beruht auf der Verbindung der leitfähigen Teile des Gerätes mit einem Schutzleiter und mit dem Schutzleiter der Versorgungsanlage. Es erfolgt keine Kennzeichnung am Gerät



2. Schutzklasse II (SK II)

   Abb. 3.2 Elektrisches Arbeitsmittel der Schutzklasse II

   Geräte, bei denen die aktiven Teile vollständig von doppelter oder verstärkter Isolierung umgeben oder durch vergrößerte Isolierstrecken von berührbaren leitfähigen Teilen getrennt sind. Dies gewährleistet im Fehlerfall den Personenschutz gegen elektrischen Schlag. Zum Körper gehören auch berührbare leitfähige Teile.

   Schutzklasse II-Geräte sind mit dem Symbol gekennzeichnet. Elektrohandwerkzeuge sind heute üblicherweise in Schutzklasse II ausgeführt.



3. Schutzklasse III (SK III)

   Abb. 3.3 Elektrisches Arbeitsmittel der Schutzklasse III

   Geräte, bei denen ausschließlich Schutzkleinspannung "SELV" (maximal AC 50 V oder DC 120 V) zur Anwendung kommt. Üblicherweise werden Elektrisches Arbeitsmittel mit AC 24 V oder AC 42 V eingesetzt. Elektrisches Arbeitsmittel mit Netzen anderer Spannungsebenen ist bei bestimmungsgemäßer Anwendung durch die Kodierung der Steckvorrichtung nicht möglich.

   Die Körper dieser Geräte sind nicht mit einem Schutzleiter verbunden. Schutzklasse III-Geräte sind mit dem Symbol gekennzeichnet. Diese Geräte werden bei erhöhter elektrischer Gefährdung eingesetzt, z.B. in Behältern, Kesseln, Tanks.



   Die Schutzklasse I ist im Gegensatz zu den Schutzklassen II oder III am Gerät nicht gesondert gekennzeichnet. Das heißt, wird keine Kennzeichnung auf dem Typschild erkannt, muss die Schutzklasse I angenommen werden.

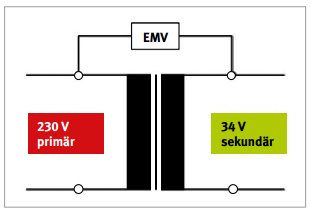

   In elektrischen Arbeitsmitteln wie z.B. Ladegerät, Trenntrafo, Industriestaubsauger mit Schutzkontaktsteckdose oder Magnetfußbohrmaschine können möglicherweise mehrere Schutzmaßnahmen gegen elektrischen Schlag kombiniert sein (siehe auch Abschnitt 7.2).

4.
   Akkubetriebene Elektrowerkzeuge

   Akkuwerkzeuge werden nicht den Schutzklassen I, II oder III zugeordnet (vergleiche Anhang K, VDE 0740-1:2007-06). Zugehörige Ladegeräte, die mit Netzspannung betrieben werden, sind entsprechend der ausgewiesenen SK I oder SK II zu prüfen (Hinweise zur Prüfung siehe Abschnitt 7.7).

3.3 Prüfumfang

Allgemein

Zum Prüfumfang einer wiederkehrenden Prüfung gehören die Prüfschritte

• Besichtigen,
• Messen,
• Erproben, Funktionsprobe,
• Bewertung der Einzelprüfungen,
• Vorgabe/Empfehlung des nächsten Prüftermins,
• Dokumentation der Prüfergebnisse.

Jede Einzelprüfung am Prüfgegenstand muss mit positivem Ergebnis abgeschlossen worden sein, bevor die nächste begonnen wird.

Der Prüfer muss in Eigenverantwortung auf Grund seines Fachwissens und seiner Erfahrung entscheiden, ob er von dieser beschriebenen Vorgehensweise abweichen darf. Beispiele:

1. Die angegebenen Grenzwerte werden überschritten, z.B. Ableitströme an Geräten mit Frequenzumrichter.

   Mögliche Vorgehensweise:
   Es ist zu prüfen, ob die Grenzwerte der Produktnorm eingehalten werden. Wenn in der betreffenden Produktnorm keine Angaben enthalten sind, so ist festzustellen, ob die Herstellerangaben erfüllt werden.

2.
   Eine einzelne Prüfung kann nicht durchgeführt werden, wenn an der Warmhalteplatte einer Kaffeemaschine keine Kontaktierung der Sonde für die PE-Messung möglich ist.

   Mögliche Lösung:
   Der Prüfer kann entscheiden, ob die Sicherheit des Gerätes trotzdem bestätigt werden kann, z.B. weil im hier genannten Fall keine leitfähigen Teile berührbar sind. Die Entscheidung ist zu begründen und zu dokumentieren.

3.
   Ein vorgegebener Prüfgang ist nicht oder nicht vollständig durchführbar, z.B. wenn ein Prüfling zum Zeitpunkt der Messung nicht vom Netz getrennt werden kann.

   Mögliche Vorgehensweise:
   Vom Prüfer ist zu entscheiden, ob die Sicherheit z.B. für eine begrenzte Zeit bestätigt werden kann oder nicht. Die Entscheidung muss begründet und dokumentiert werden; aber wenn eine Trennung des Gerätes möglich ist, sollte die Prüfung nachgeholt werden.

4.
   An Miniatursteckern von z.B. Mobiltelefon-, Notebook-Netzteilen und -Ladegeräten mit Kleinspannungsausgängen, die bei bestimmungsgemäßem Gebrauch ein direktes Berühren aktiver Teile nicht ermöglichen, kann ggf. auf bestimmte Messungen verzichtet werden (Einzelheiten siehe Abschnitt 7.3).

Bevor elektrische Arbeitsmittel geprüft werden, ist zu ermitteln welche Schutzmaßnahmen für die berührbaren leitfähigen Teile wirksam und welche Messungen an diesen Teilen durchzuführen sind.

Tabelle 3.1: Übersicht über Prüfumfang und Grenzwerte

Betriebsmittel der Schutzklasse	I	II	III
Sichtprüfung Abschnitt 3.4	äußerlich erkennbare Mängel und Eignung für den Einsatzbereich (soweit erkennbar)
Messen des Schutzleiterwiderstandes Abschnitt 3.5.1	Für Leitungen bis zu einer Länge von 5 m und einem Bemessungsstrom ≤ 16 A: ≤ 0,3 Ω Für längere Leitungen je weitere 7,5 m: zusätzlich 0,1 Ω; max Ω Für Leitungen mit höheren Bemessungsströmen gilt der berechnete ohmsche Widerstandswert	-	-
Messen des Isolationswiderstandes Abschnitt 3.5.2	≥ 1 MΩ; ≥ 2 MΩ für den Nachweis der Trennung, z.B. Trenntransformator; ≥ 0,3 MΩ bei Geräten mit Heizelementen1	≥ 2 MΩ	≥ 0,25 MΩ
Messen des Schutzleiterstroms2 Abschnitt 3.5.4	≤ 3,5 mA an leitfähigen Bauteilen mit PE-Verbindung Bei Geräten mit Heizelementen P > 3,5 kW gilt: 1 mA/kW bis max. 10 mA
Messen des Berührungsstroms2 Abschnitt 3.5.5	≤ 0,5 mA an berührbaren leitfähigen Bauteilen ohne PE-Verbindung	≤ 0,5 mA an berührbaren leitfähigen Bauteilen
Messen der Ausgangsspannung Abschnitt 3.5.8	entsprechend Typschild Für aktive Teile von SE LV-/ PE LV-Strom kreisen, z.B. an Ladegeräten, Nachteilen, Stromerzeugern, Kleinspannungserzeugern: max. AC 25 V oder DC 60 V
Erproben Abschnitt 3.6	Funktionieren von Sicherheitseinrichtungen und Funktionsprobe
Dokumentation gemäß Abschnitt 3.7
1) Wird bei Geräten mit einer Leistung P > 3,5 kW der Grenzwert unterschritten, so gilt ein Gerät der SKI dennoch als einwandfrei, wenn der Grenzwert für den Schutzleiterstrom nicht überschritten wird. 2) Werden bei den vorhergehenden Isolationswiderstandsmessungen bei SK I oder SK II nicht alle Teile vollständig erfasst, z.B. wenn Relais, Halbleiterbauteile eine Durchleitung verhindern, oder wurden sie bei Geräten mit Heizelementen > 3,5 kW mit einem negativen Ergebnis abgeschlossen, darf nur die direkte Messung oder das Differenzstrommessverfahren angewendet werden. Das Ersatz-Ableitstrommessverfahren ist in diesem Fall nicht geeignet (vergleiche Abschnitt 3.5.3).

Bei zusätzliche Prüfungen an Geräten mit einer sekundären Ausgangsspannung, z.B. Trenntransformatoren, Ladegeräte, Wandler oder Netzteile sind folgende Grenzwerte einzuhalten:

Tabelle 3.2: Beispielhafte Übersicht der Messungen und Grenzwerte an Geräten der SK I mit sekundärem Spannungsausgang

(siehe Abschnitte: 3.5.8; 5.5; 7.3; 7.7)

3.4 Besichtigen

Das Besichtigen des Prüflings ist der wichtigste Bestandteil der Prüfung, da ca. 80 % aller Mängel bereits durch diese Sichtprüfung erkannt werden. Sie ist deshalb unbedingt als erster Prüfschritt durchzuführen. Er erfolgt nicht nur um äußerliche Mängel und Schäden zu erkennen, sondern auch um die Eignung für den vorgesehenen Einsatzort festzustellen. Hierbei sind typische Feststellungen: Beschädigte oder ungeeignete Leitungen, fehlender Knickschutz, defekte Steckvorrichtungen und beschädigte Gehäuse.

Auch während des Messens und Erprobens ist der Prüfling zu besichtigen, um sein Verhalten "unter Last" beurteilen zu können.

Wurde das Gerät zum Zwecke der Besichtigung ausnahmsweise geöffnet, so ist vor den weiteren Prüfvorgängen das Gerät wieder in den gebrauchsfertigen Zustand zu versetzen.

Darüber hinaus sind auch Schutzvorrichtungen, die vor mechanischen Gefahren schützen, z.B. Schutzhauben an Winkelschleifern, zu betrachten. Besonderes Augenmerk ist auf die Anschlussleitungen der Arbeitsmittel zu richten (Abbildung 3.4).

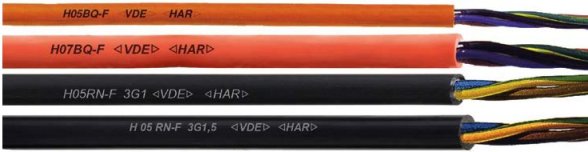

Häufig ist herstellerseitig eine PVC-Leitung (H05VV-F o. ä.) vorgesehen worden, welche für den Einsatz unter erhöhter Belastung, wie sie z.B. auf Bau- und Montagestellen sowie in Werkstätten gegeben sind, ungeeignet ist. Bei elektrischen Handwerkszeugen, die überwiegend im gewerblichen Einsatz betrieben werden, muss die Netzanschlussleitung mindestens die Qualität einer leichten Gummischlauchleitung vom Typ H05RN-F besitzen oder vom Typ H05BQ-F sein. Eine Verlängerungsleitung für die o. g. Bereiche muss mindestens die Qualität einer mittelschweren Gummischlauchleitung H07RN-F aufweisen oder vom Typ H07BQ-F sein (siehe auch Abschnitte 8 und 9).

Die nachfolgende Checkliste enthält wesentliche Punkte des Besichtigens und Merkmale des Prüflings, die zu bewerten sind.

Eine vereinfachte Inaugenscheinnahme hat jeder Benutzer vor dem Einsatz durchzuführen. Wird dieses konsequent berücksichtigt und werden schadhafte Geräte umgehend instand gesetzt oder ausgetauscht, lässt sich hierdurch die Mängelquote im Rahmen der wiederkehrenden Prüfung senken. Dies kann zu einer Verlängerung der Prüffristen führen.

Durchführung der Prüfung

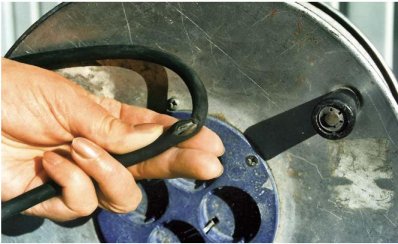

Abb. 3.4 Beschädigte und für den Bereich Bau- und Montagestellen ungeeignete leichte Gummischlauchleitung Typ H05RR-F; außerdem weisen die Steckdosen nicht die notwendige Schutzart IP X4 auf.

Tabelle 3.3: Checkliste "Besichtigen"

3.5 Messen

Durch Messen wird festgestellt, ob die Wirksamkeit der Schutzmaßnahme gegen elektrischen Schlag sichergestellt ist. Dabei ist zu überprüfen, ob die festgelegten Grenzwerte eingehalten sind.

Ein Messwert ist immer auf die jeweilige Gesamtkonfiguration des zu prüfenden Gerätes am Aufstellungsort zu beziehen. Beispielsweise können Datenleitungen, Antennenleitungen, Messfühler, Abschirmungen angeschlossen sein und damit das Messergebnis beeinflussen.

Gleichermaßen können durch Messungen auch Störungen verursacht werden; ebenso können Prüfströme, die über Abschirmungen fließen, Dateninformationen beeinflussen. Die Messungen an den Arbeitsmitteln sind je nach Schutzklasse (Schutzmaßnahmen in Verbindung mit speisendem Netz) unterschiedlich durchzuführen. Im Abschnitt 3.2 sind Bedeutung und Merkmale der drei Schutzklassen erklärt.

Zur Prüfung sind geeignete Prüf- oder Messgeräte auszuwählen und einzusetzen. Diese müssen den Normenreihen VDE 0404, VDE 0411 bzw. VDE 0413 entsprechen (siehe auch Abschnitt 5).

Für ein einwandfreies Ergebnis der gesamten Prüfung hat der Prüfer sich unbedingt mit den Eigenheiten des eingesetzten Prüfgerätes vertraut zu machen. Hierzu gehört vor allem, die zugehörigen Herstellerhinweise zu kennen und zu beachten.

3.5.1 Messen des Schutzleiterwiderstandes

Diese Messung soll den niederohmigen Durchgang des Schutzleiters nachweisen. An Arbeitsmitteln der Schutzklasse I wird der Schutzleiterwiderstand zwischen dem Schutzkontakt des Steckers und den berührbaren leitfähigen Teilen, die zu Schutzzwecken mit dem Schutzleiter verbunden sind, gemessen. Der Prüfstrom muss mindestens 200 ma betragen. Manche Prüfgeräte können zusätzlichen einen Prüfstrom von 10 a zur Verfügung stellen. Es obliegt der Elektrofachkraft zu entscheiden, welcher Prüfstrom sinnvoll angewendet wird.

Falls die Messung mit einer Prüfgleichspannung erfolgt, ist entsprechend den Angaben des Prüfgeräteherstellers die Messspannung umzupolen. Bei korrodierten Kontakten können sich Übergangswiderstände bilden, die in einer Stromflussrichtung leitend in der anderen jedoch hochohmig sind. Die Schutzleiterwiderstandsmessung muss in beiden Stromrichtungen erfolgen, um diesen als "Diodeneffekt bezeichneten Effekt feststellen zu können". Während der Messung ist die Leitung in Abschnitten über ihre ganze Länge zu bewegen, besonders an den Leitungseinführungen. Der Prüfstrom muss als Dauerstrom über eine hinreichend lange Zeit fließen. Dabei muss die Anzeige des Prüfgerätes beobachtet werden.

Auch ein nur kurzzeitig vom Prüfgerät angezeigter hoher Schutzleiterwiderstand weist auf eine Unterbrechung des Schutzleiters oder eine Störung in einer Schutzleiterbahn hin.

Der Schutzleiterwiderstand ist von der Leitungslänge und dem Leiterquerschnitt abhängig. Es gelten daher die Grenzwerte der Tabelle 3.2 in Abschnitt 3.3.

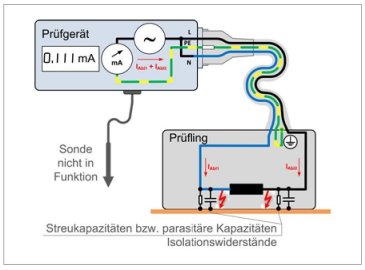

Abb. 3.5 zeigt die Messung der PE-Verbindung an einem Prüfling der SK I zwischen dem PE der Netzanschluss-Steckvorrichtung und dem Gehäuse.

Insbesondere Arbeitsmittel der Datenverarbeitung oder der Kommunikationstechnik können aus betrieblichen Gründen häufig nicht vom Netz getrennt werden. Nach Möglichkeit ist eine eingeschränkte Prüfung durchzuführen, z.B. Schutzleiter-Widerstandsmessung nach Abbildung 3.6.

Abb. 3.6 zeigt die Messung der PE-Verbindung an einem Prüfling der SK I, welcher mit dem Netz verbunden ist, zwischen dem Schutzleitersystem der Anlage (Steckdosen-PE) und dem Gehäuse des Prüflings.

Eventuell kann in einer fehlerbehafteten Anlage/einem fehlerbehafteten Betriebsmittel der Prüfstrom von z.B. 200 ma zwischen N und PE fließen und damit eine vorgeschaltete RCD mit einem Bemessungsdifferenzstrom von 30 ma auslösen.

3.5.2 Messen des Isolationswiderstandes

Durch die Isolationswiderstandsmessung mit einer Gleichspannung soll der ordnungsgemäße Zustand der Isolierungen nachgewiesen werden. Die Messung erfolgt zwischen den kurzgeschlossenen aktiven Teilen (L1, L2, L3, N) und allen leitfähigen berührbaren Teilen,

• die mit dem Schutzleiter verbunden sind und
• die nicht mit dem Schutzleiter verbunden sind.

Vor der Messung ist außerdem darauf zu achten, dass Schalter, Regler und ähnliche Einrichtungen geschlossen sind, um möglichst alle durch Netzspannung beanspruchten Isolierungen zu erfassen.

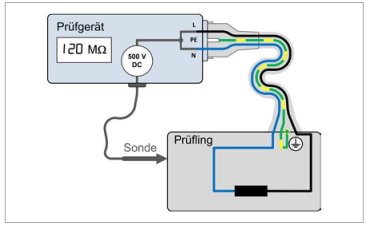

Der Isolationswiderstand wird wie in den Bildern dargestellt gemessen:

Abb. 3.7 Arbeitsmittel der Schutzklasse I (allgemein)

Abb. 3.8 Arbeitsmittel der Schutzklasse I mit Überspannungsableitern

Abb. 3.9 Arbeitsmittel der Schutzklasse I mit Verschmutzung und sensiblen Bauteilen, z.B. Mikroprozessor (µP)

Abb. 3.10 Arbeitsmittel der SK II (allgemein)

Der Wert der Messspannung der Messeinrichtung muss mindestens der Bemessungsspannung des zu prüfenden Gerätes gegen Erde entsprechen, darf aber nicht weniger als DC 500 V betragen. Der Messstrom muss bei den Grenzwerten nach Tabelle 3.4 mindestens 1 ma betragen. Das bedeutet, dass bei einem Widerstand < 500 kΩ die Messspannung unter DC 500 V absinken kann. Bei der Prüfung von Geräten, die mit Überspannungsableitern ausgestattet sind oder beim Messen an aktiven Teilen, die Kleinspannung führen (SELV-, PELV-Geräte), darf der Wert der Messspannung DC 250 V betragen.

Sind zwischen die aktiven Leiter und den Schutzleiter Schutzimpedanzen geschaltet, so gilt der Widerstandswert gemäß Herstellerangabe.

Tabelle 3.4: Der Isolationswiderstand darf die folgenden Grenzwerte nicht unterschreiten:

Werden nicht alle Netzstromkreise von der Prüfspannung erfasst, z.B. hinter netzspannungsabhängigen Schaltgeräten, müssen die Messungen für den

• Schutzleiterstrom
• Berührungsstrom mit dem direkten Messverfahren oder nach Abschnitt 3.5.6 durchgeführt werden.

Das Ersatz-Ableitstrommessverfahren ist in diesem Fall nicht zulässig, siehe Abschnitt 3.5.7.

3.5.3 Grundlagen zum Messen des Schutzleiter- und des Berührungsstromes

Diese Messungen dienen dem Nachweis des ordnungsgemäßen Zustands der Isolierungen und Beschaltungen. Während der Isolationswiderstandsmessung mit einer Prüfgleichspannung können nicht alle möglichen Defekte aufgedeckt werden, z.B. an Entstörfiltern, Filterkomponenten. Diese können durch Messungen mit einer Prüfwechselspannung ermittelt werden.

Die Schutzleiter- und die Berührungsstrommessungen können nach verschiedenen Messverfahren durchgeführt werden:

1. direktes Messverfahren (wird bei der Schutzleiterstrom- und der Berührungsstrommessung bezogen auf die Messpfade unterschiedlich angewendet),
2. Differenzstrommessverfahren, siehe Abschnitt 3.5.6,
3. Ersatz-Ableitstrommessverfahren, siehe Abschnitt 3.5.7.

Bei den Messungen ist darauf zu achten, dass Schalter und ähnliche Einrichtungen geschlossen sind, um möglichst alle durch Netzspannung beanspruchten Isolierungen und elektrischen Bauteile zu erfassen.

Die Messungen sind in allen möglichen Schalterstellungen durchzuführen. Ist das Gerät mit einem ungepolten Netzstecker ausgerüstet, sind die Messungen in beiden Steckpositionen des Netzsteckers durchzuführen. Als Messwert gilt der größere der beiden gemessenen Werte.

Besonderheiten bei diesen Messverfahren

• Arbeitsmittel mit integrierten Frequenzumrichtern (FU), wie z.B. Geräte mit Schaltnetzteil oder Invertertechnik, rufen zumeist Ströme mit höherer Frequenz als die Netzfrequenz hervor. Zur normgerechten Bewertung der abgeleiteten Ströme ist ein geeignetes Messverfahren, wie in Abschnitt 7.4 erläutert, anzuwenden.
• Achtung bei Versorgung der Prüfgeräte aus einem IT-System! Nicht alle Messungen, wie Schutzleiter- und Berührungsstrom, sind sinnvoll durchführbar. Nur wenige Prüfgeräte erkennen den fehlenden oder falschen Erdbezug.

Mögliche Abhilfe: Durch einen Transformator mit Trenneigenschaft, der primär aus dem IT-System gespeist wird, kann sekundärseitig ein TN-System gebildet werden.

Bei der Messung nach c), die nicht mit Netzspannung (passiv), sondern mit einer Prüfwechselspannung durchgeführt wird, ist das Umpolen nicht erforderlich.

3.5.4 Messen des Schutzleiterstromes

Mit dieser Messung wird ein durch den Schutzleiter abfließender Strom ermittelt. Diese Messung erfolgt nur an Geräten mit Schutzleiterverbindung.

Sie kann entfallen an Arbeitsmittel, bei denen keine elektrischen Bauteile zwischen die aktiven Teile und den Schutzleiter geschaltet sind, z.B. Verlängerungsleitungen, abnehmbare Geräteanschlussleitungen oder mobile Steckdosenverteiler.

Der Schutzleiterstrom darf 3,5 ma nicht übersteigen, mit folgenden Ausnahmen:

• Bei Geräten mit Heizelementen und einer Gesamtanschlussleistung größer als 3,5 kW darf der Schutzleiterstrom nicht größer als 1 mA/kW Heizleistung, aber nicht größer als 10 ma betragen.
• Bei fest angeschlossenen Geräten oder bei Geräten mit CEE-Steckvorrichtungen können besondere Installationsbedingungen und dadurch abweichende Werte für den Ableitstrom gelten.

Weiterhin können Veränderungen an kapazitiven Ableitungen, z.B. Filterkomponenten zu Entstörung, festgestellt werden. Das ist jedoch nur möglich, wenn gerätespezifische Werte aus der Historie, z.B. aus der Erstprüfung, oder über Herstellerangaben verfügbar sind.

Folgende Messverfahren sind möglich:

1. Direkte Schutzleiterstrommessung

   Für die Schutzleiterstrommessung wird diese Methode in der Praxis selten angewendet und ist aus sicherheits- und messtechnischen Gründen nicht zu empfehlen.

   Das Messen des Schutzleiterstroms im direkten Messverfahren erfolgt mit einem Milliamperemeter zwischen dem Schutzleiteranschluss und den mit dem Schutzleiter verbundenen Teilen des Prüflings, während das Gerät mit Netzspannung in seinen typischen Funktionen betrieben wird (Abb. 3.11). Der Prüfling ist isoliert aufzustellen, um eine Parallelableitung und eine Spannungsverschleppung zu verhindern, die das Messergebnis verfälschen.

   Vorzugsweise sollte ein Messgerät gemäß VDE 0404 benutzt werden.

   Bei Geräten, bei denen während der Messung es zu einem hohen Schutzleiterstrom kommt, könnte die Sicherung im Messgerät auslösen und damit den PE unterbrechen. Als Folge läge dann am Gehäuse eine berührungsgefährliche Netzspannung an! Deshalb sind nur normgerechte Prüfgeräte zu verwenden.

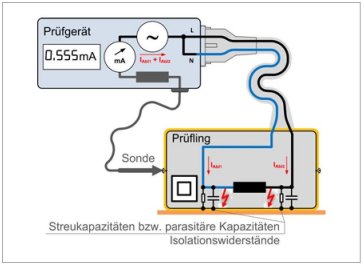

   Abb. 3.11 Schutzleiterstrommessung als direkte Messung



2. Differenzstrommessverfahren zur Schutzleiterstrommessung

   Das Differenzstrommessverfahren ist ein Verfahren, das von aktuellen Prüfgeräten häufig angewendet wird und zu empfehlen ist. Der Strom wird über einen Summenstromwandler gemessen, während er über den Schutzleiter oder gegen Erde abfließt (siehe Abschnitt 3.5.6).

   Die Abbildungen 3.12 und 3.13 zeigen die Messung des Schutzleiterstroms an einem Arbeitsmittel der SK I nach dem Differenzstrommessverfahren.

   Abb. 3.12 Schutzleiterstrommessung nach dem Differenzstrommessverfahren

   ,

   Abb. 3.13 Schutzleiterstrommessung mit einer Strommesszange ("Leckstrommessung")

   Messabweichungen durch Fremdeinflüsse sind zu erwarten



   Der Prüfling ist während der Messung mit Nennspannung in den typischen Betriebsarten und Funktionen zu betreiben.

   Bei der Verwendung einer Strommesszange für die Schutzleiterstrommessung darf der PE nicht durch die Strommesszange geführt werden (siehe Abb. 3.13).

3.
   Ersatz-Ableitstrommessverfahren zur Schutzleiterstrommessung

   Die Feststellung des Schutzleiterstroms kann auch mit dem Ersatz-Ableitstrommessverfahren durchgeführt werden (Achtung: Zusatzhinweise in Abschnitt 3.5.7 beachten!).

   Der Prüfling kann bei der Anwendung dieser Messmethode nicht in Betrieb genommen werden.

   Abb. 3.14 Schutzleiterstrommessung nach dem Ersatz-Ableitstrommessverfahren

3.5.5 Messen des Berührungsstromes

Die Messung des Berührungsstromes dient dem Nachweis, dass beim Berühren von nicht mit dem Schutzleiter verbundenen leitfähigen Teilen kein unzulässig hoher Strom über eine Person zur Erde fließen kann.

Diese Messung erfolgt zwischen dem Schutzleiter der Netzversorgung und allen leitfähigen berührbaren Teilen, die nicht mit dem Schutzleiter verbunden sind, sowohl bei SK-I- als auch bei SK-II-Geräten. Der Berührungsstrom darf den Grenzwert von 0,5 ma nicht überschreiten.

Arbeitsmittel der Schutzklasse III werden ausschließlich aus einer Schutzkleinspannungsquelle (SELV) versorgt. Somit ist eine sichere galvanische Trennung vom geerdeten Netz gewährleistet und eine Berührungsstrommessung grundsätzlich entbehrlich.

Bei Betriebsmitteln mit Spannungsausgang ist eine Berührungsstrommessung erforderlich (siehe Abschnitte 3.5.8, 5.5, 7.3, 7.7).

Folgende Messverfahren sind möglich:

1. Direkte Berührungsstrommessung

   Die Messung des Berührungsstroms wird in den aktuellen Prüfgeräten häufig nach dieser Methode durchgeführt.

   Der Berührungsstrom kann z.B. mit einer Prüfeinrichtung, bestehend aus einem Milliamperemeter und einer definierten Impedanz bis 2 kΩ ± 20 %, an berührbaren leitfähigen Teilen gegen Erde gemessen werden, z.B. gegen den Schutzkontakt einer vorher geprüften Steckdose.

   Vorzugsweise ist ein Prüfgerät gemäß Normenreihe VDE 0404 zu benutzen. Der Berührungsstrom an berührbaren leitfähigen Teilen hinter einer galvanischen Trennung, wie z.B. an Ausgangsklemmen und -buchsen einer Kleinspannungsquelle, kann nur im direkten Verfahren gemessen werden.

   Abbildung 3.15 zeigt das direkte Messen des Berührungsstroms an einem Arbeitsmittel der SK II. Der Prüfling wird isoliert aufgestellt, um Ableitströme über den Standort zu verhindern. Die Messung muss in beiden Steckpositionen des Netzsteckers durchgeführt werden.

   Abb. 3.15 Berührungsstrommessung als direkte Messung an einem Arbeitsmittel der SK II.



   Bezüglich direkten Messung an leitfähigen Teilen eines Arbeitsmittels der SK I, die nicht mit dem Schutzleiter verbunden sind, siehe Abb. 5.10.

2.
   Differenzstrommessverfahren zur Berührungsstrommessung

   Der Berührungsstrom wird über einen Summenstromwandler gemessen. Damit ein Berührungsstrom fließen kann, muss eine Verbindung (Sondenleitung) über eine Impedanz kleiner gleich 2 kΩ zwischen leitfähigen Teilen des Prüflings und Erdpotential hergestellt werden (siehe Abschnitt 3.5.6).

   Die Abbildungen 3.16 und 3.17 zeigen die Messung des Berührungsstroms an einem Arbeitsmittel der SK II nach dem Differenzstrommessverfahren.

   Abb. 3.16 Berührungsstrommessung nach dem Differenzstrommessverfahren an einem Arbeitsmittel der SK II.



   Abb. 3.17 Berührungsstrommessung mit einer Strommesszange ("Leckstrommessung") an einem Arbeitsmittel der SK II.

   Messabweichungen durch Fremdeinflüsse sind zu erwarten.



   Bei der Berührungsstrommessung müssen alle nicht mit PE verbundenen berührbaren leitfähigen Teile über eine Sonde mit Erde verbunden werden (siehe Abbildung 3.16). In der Sondenleitung muss eine Impedanz kleiner 2 kΩ geschaltet sein; dadurch wird das Ergebnis des gemessenen Stroms dem eines Körperstroms nachgebildet. Außerdem wird ein Kurzschluss verhindert, wenn z.B. über eine fehlerhafte Isolierung eine Verbindung zwischen aktiven Teilen und berührbaren leitfähigen Teilen des Prüflings besteht. Beim Differenzstrommessverfahren, eventuell auch beim Ersatz- Ableitstrommessverfahren, werden gegebenenfalls gleichzeitig der Berührungsstrom und der Schutzleiterstrom gemessen. Damit kann der Messwert die Summe aus beiden Strömen darstellen. Was kann der Prüfer tun: Die Prüfsonde entfernen und Messwerte feststellen. Die Angaben des Mess-/Prüfgeräteherstellers beachten. Die Messsonden entsprechend den Prüfschritten kontaktieren. Die direkte Berührungsstrommessung anwenden, dabei den Prüfling isoliert aufstellen.

3. Ersatz-Ableitstrommessverfahren zur Berührungsstrommessung

   Die Ermittlung des Berührungsstroms kann auch mit dem Ersatz-Ableitstrommessverfahren (siehe Abschnitt 3.5.7) erfolgen. Der Prüfling kann bei dieser Messung nicht in Betrieb genommen werden. Die Anwendung dieser Prüfmethode ist problematisch, wenn z.B. hinter einem Netzteil gemessen wird.

   Abb. 3.18 Berührungsstrommessung nach dem Ersatz-Ableitstrommessverfahren. SK II






3.5.6 Zusatzinformationen zum Differenzstrommessverfahren

Das Differenzstrommessverfahren basiert auf der gleichen physikalischen Grundlage wie das Messprinzip einer Fehlerstrom-Schutzeinrichtung. Gemessen wird der Summen- oder Differenzstrom aller hin- und rückfließenden Ströme des Arbeitsmittels gemessen. Ein über Erde oder über den Schutzleiter abfließender Strom ergibt eine Differenz zwischen den hin- und rückfließenden Strömen in allen aktiven Leitern, die in einem Differenzstromwandler (Summenstromwandler) gemessen werden kann (Abbildungen 3.12, 3.16).

Für dieses Messverfahren können auch Strommesszangen eingesetzt werden (Abbildungen 3.13, 3.17)

3.5.7 Zusatzinformationen zum Ersatz-Ableitstrommessverfahren

(Ein seit Jahrzehnten verwendetes Verfahren mit jedoch eingeschränktem Anwendungsbereich)

Das Ersatz-Ableitstrommessverfahren darf nur nach vollständig durchgeführter und bestandener Isolationswiderstandsmessung angewendet werden.

Auch bei Geräten mit Heizelementen, bei denen die Isolationswiderstandsmessung nicht bestanden wurde, darf dieses Messverfahren nicht angewendet werden. Dieses Verfahren ist in vielen Prüfgeräten verfügbar. Hierfür wird zunehmend der Begriff "passive Messung" verwendet, weil keine Netzspannung, sondern lediglich eine Prüfspannung anliegt.

Die Messung im Ersatz-Ableitstrommessverfahren wird mit einer Prüfwechselspannung zwischen AC 25 V und AC 250 V bei 50 Hz durchgeführt. Die Messwertanzeige wird auf die Nennspannung des Prüflings umgerechnet. Der angezeigte Stromwert muss dem beim Anschluss des Gerätes an Netzspannung entsprechen. Der Schaltungsaufbau mit verbundenem L- (bzw. L1, L2, L3) und N-Leiter ist dem der Isolationswiderstandsmessung vergleichbar (Abbildungen 3.14, 3.18).

Bei einphasigen Geräten mit nachgewiesener symmetrischer kapazitiver Beschaltung darf bei diesem Verfahren der Messwert zur Beurteilung des Gerätes halbiert werden (siehe Abbildung 5.11).

Prüfgeräte älterer Bauart sind typischerweise nicht für eine Ersatz-Ableitstrommessung an Arbeitsmitteln der SK-II konzipiert. Somit ist diese Messung ggf. nicht aussagekräftig, weil solche Prüfgeräte nur eine Messung über den PE-Kontakt der Prüfsteckdose mit nicht aktivierter Prüfsonde durchführen (siehe Abschnitt 5.6)!

Besonderheiten bei der Anwendung des Ersatz-Ableitstrommessverfahrens

• Arbeitsmittel, deren Nennspannung und -frequenz von AC 230/400 V und 50 Hz abweichen, sind mit Sondersteckvorrichtungen ausgestattet. Diese lassen sich mittels Adapter an die üblichen Prüfgeräte (für AC 230 V und 50 Hz ausgelegt) anschließen. Wenn Nennspannung und -frequenz des Prüflings am Prüfgerät nicht einstellbar sind, werden bei den Ableitstrommessungen falsche Werte angezeigt, weil diese auf AC 230 V/50Hz bezogen sind.
• Eine Frequenzbewertung ist bei der Anwendung des Ersatz-Ableitstrommessverfahrens nicht vorgesehen, weil die Prüflinge nicht an Netzspannung betrieben werden. Damit werden keine höherfrequenten Ströme erzeugt (siehe auch Abschnitt 3.5.6).

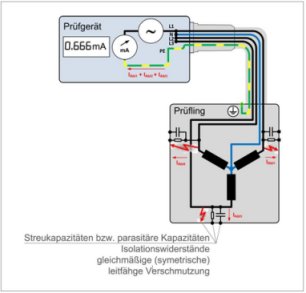

Abb. 3.19 Schaltbild Ersatz-Ableitstrommessverfahren für dreiphasige Arbeitsmittel

Drehstromgeräte können bei symmetrisch aufgebauten Entstörbaugruppen einen Summenstrom von "Null" aufweisen, wenn die Außenleiterspannungen und die Bauteilwerte idealerweise gleich sind. Damit lassen sich selbst sehr hohe Einzel-Ableitströme zwischen aktiven Leitern und dem Schutzleiter nicht erkennen. Erst wenn die Entstörgruppe eines Außenleiters verändert ist oder ausfällt, ein Außenleiter unterbrochen oder das Netz unsymmetrisch ist, fließt ein Schutzleiterstrom.

Durch eine zusätzlich durchgeführte Ersatz-Ableitstrommessung kann ein Strom festgestellt werden. Dieser ermöglicht einen Vergleich mit Herstellerangaben. Der Messwert kann den drei- oder vierfachen Strom (bei verwendetem N-Leiter) ergeben, der in einem aktiven Leiter fließt.

3.5.8 Geräte mit sekundärem Spannungsausgang

Enthält ein Arbeitsmittel der Schutzklasse I oder II Ausgangsstromkreise, sollten die Spannungsangaben auf dem Typschild nachgewiesen werden.

Bei Geräten mit berührbaren aktiven Teilen im Ausgang wie z.B. Ladegeräte oder Netzteile, dürfen die Grenzwerte , sofern nicht anderes festgelegt worden ist, AC 25 V oder DC 60 V nicht überschritten werden (weitere Prüfungen für berührbare Spannungsausgänge siehe Abschnitt 7.3).

Für Lichtbogen-Schweißeinrichtungen nach VDE 0544 siehe Abschnitt 7.5. Folgende Messungen sind durchzuführen:

Isolationswiderstand zwischen

• Eingangsstromkreis und leitfähigen berührbaren Teilen,
• Eingangsstromkreis und Ausgangsstromkreis,
• Ausgangsstromkreis und leitfähigen berührbaren Teilen.

Damit diese Messung möglich ist, muss das Prüfgerät entsprechend ausgestattet sein (siehe Tabelle 3.2, Abschnitt 3.3).

Berührungsstrom zwischen

• Ausgangsstromkreis und Schutzleiter/Erdpotential (siehe Abschnitte 5.5, 7.3, 7.7; Grenzwerte siehe Tabelle 3.2, Abschnitt 3.3).

3.6 Erproben

Ein Erproben der Funktionen) des Prüflings oder seiner Teile ist nur insoweit vorzunehmen, wie es zum Nachweis der Sicherheit erforderlich ist.

Dazu können gehören:

• Schalter,
• Not-Aus-Einrichtungen,
• Ver-/Entriegelungen,
• selbstschließende Abdeckungen,
• Melde- und Kontrollleuchten,
• Fehlerstrom-Schutzeinrichtungen (RCDs) durch Betätigung der Prüftaste,
• Drehfeld.

3.7 Dokumentation der Prüfungen

Die Prüfungen sind zu dokumentieren. Eine Dokumentation ist so zu gestalten, dass eine hinreichende Aussagekraft gegeben ist. Hierzu kann die Wiedergabe von Messergebnissen und Messverfahren wesentlich beitragen.

Der Nachweis kann z.B. durch Registrierung in einer Gerätekartei, in einem Prüfprotokoll, in einem Prüfbuch erfolgen. Mit der Erfassung sämtlicher Prüflinge erreicht man gleichzeitig eine Inventarisierung der ortsveränderlichen elektrischen Arbeitsmittel.

Die Dokumentation in Prüfprotokollen ist sinnvoll, weil die Ergebnisse der zurückliegenden mit der jetzigen Prüfung verglichen werden können und eine Übersicht über sich verändernde Zustände ermöglicht wird.

Eine Dokumentation sollte folgende Informationen beinhalten:

• Identifikation des Betriebsmittels (Typ, Hersteller, Inventar-Nr. o. Ä.),
• Verwendungs-/Einsatzort,
• Datum und Umfang der Prüfung,
• verwendetes Prüf-/Messgerät,

Durchführung der Prüfung

• Prüfergebnis,
• Prüffrist,

Gemäß Abschnitt 4.2.2 der TRBS 1201 können Prüfungen auch in elektronischen Systemen und zusätzlich in Form einer Prüfplakette dokumentiert werden. Muster siehe Abschnitt 10 "Prüfprotokolle". Muster siehe Abschnitt 10 "Prüfprotokolle".

Mit Prüfplaketten oder Prüfbanderolen (Abbildungen 3.20 und 3.21) kann der Benutzer den Prüfstatus erkennen. Dazu muss der Zeitpunkt der nächsten Prüfung erkennbar sein.

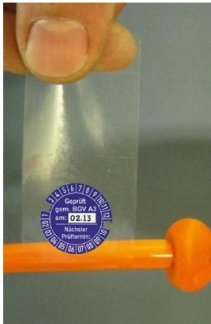

Abb. 3.20 Prüfplakette

Abb. 3.21 Prüfbanderole zur Befestigung an der Anschlussleitung

Die Anwendung von z.B. Barcode oder RFI D (Abbildungen 3.22 und 3.23) in Verbindung mit hierzu ausgerüsteten Prüfgeräten und passender Software gestattet auf einfache Weise eine Überblick über Prüfdatum, Prüfintervall, Fehlerquote, Prüfer und Standort des Prüflings. So können auch bei einer großen Anzahl von Arbeitsmitteln die regelmäßigen Prüfungen komfortabel organisiert werden.

Abb. 3.22 Handgeführtes Barcode-Lesegerät

Abb. 3.23 RFID zur Befestigung an der Geräteanschlussleitung

4 Prüffristen

Nach jeder Prüfung muss der nächste Prüftermin so festgelegt werden, dass das Arbeitsmittel bis zu diesem Zeitpunkt entsprechend den betrieblichen Erfahrungen sicher benutzt werden kann. Dabei sind die Einsatzbedingungen sowie die Art der Nutzung des elektrischen Arbeitsmittels zu bewerten. Zusätzlich können Hinweise in der Betriebsanleitung, Qualifikation der Benutzer, gerätespezifische Fehler und Mängel ein wesentliches Kriterium für die Festlegung der Prüffrist sein.

Die Prüffristen müssen klar definiert sein und eingehalten werden. Als Entscheidungshilfen bei der Festlegung der Prüffristen dienen die Unfallverhütungsvorschrift BGV/GUV-V A3, Tabelle 1B sowie in der TRBS 1201, Abschnitt 3.5.2.

Tabelle 4.1: Fristen für die Wiederholungsprüfung

Hinsichtlich der Fehlerquote von 2 % ist zu empfehlen, dass

• diese nur in Arbeitsbereichen oder -prozessen mit etwa gleicher Beanspruchung ermittelt wird und damit die Prüffristen bereichsweise festgelegt werden.
• Schäden und Mängel in ihrer Schwere und Gefährdung richtig beurteilt werden und in die Statistik eingehen.

5 Mess- und Prüfgeräte

5.1 Normative Anforderungen

Für die Durchführung der Wiederholungsprüfungen sind nur Mess- und Prüfgeräte auszuwählen und zu benutzen, von denen bei bestimmungsgemäßem Gebrauch weder für den Prüfer noch für andere Personen Gefahren ausgehen. Damit diese und weitere Eigenschaften wie z.B. Genauigkeit und Ablesbarkeit, gewährleistet werden, sollten nur Prüf- und Messgeräte verwendet werden, die den geltenden Normen entsprechen und mit dem GS-Zeichen versehen sind.

Tabelle 5.1 Übersicht über Messgeräte und -einrichtungen für die verschiedenen Messaufgaben

5.2 Merkmale und Auswahlkriterien für Prüfgeräte

Geeignete Prüfgeräte, so genannte "Geräte-Tester", werden von diversen Herstellern in den unterschiedlichsten Ausführungen angeboten.

Einige Merkmale, in denen sich die Geräte-Tester grundsätzlich unterscheiden:

• Messwertanzeige oder "Gut-Schlecht"-Anzeige,
• Prüfungen mit oder ohne Netzspannung,
• Höhe des Prüfstroms für die Schutzleiterwiderstandsmessung,
• Auslegung für einphasige oder dreiphasige Geräte,
• für einphasige oder dreiphasige Prüflinge,
• für Prüflinge verschiedener Nennspannungen oder Frequenzen,
• mit oder ohne Datenübertragung und -auswertung bzw. Speichermöglichkeiten,
• Prüfroutinen für besondere Prüflinge (Schweißgeräte, RCDs, medizinische Geräte etc.).

Achtung bei Versorgung der Prüfgeräte aus einem IT-System. Nicht alle Prüfgeräte erkennen den fehlenden oder falschen Erdbezug.

Zusätzliche Anforderungen an Prüfgeräte (z.B. für die Prüfung von Schweißgeräten oder PRCDs) sind in Abschnitt 7 beschrieben.

5.3 Kalibrierung der Mess- und Prüfgeräte

Die für Wiederholungsprüfungen benutzten Mess- und Prüfgeräte sind regelmäßig zu prüfen und zu kalibrieren. Hierfür hat sich ein Zeitraum von 1 bis 3 Jahre, je nach Einsatz- und Umgebungsbedingungen als sinnvoll herausgestellt. In jedem Fall sind die Angaben des Herstellers unter zu beachten.

Eine Kontrolle der korrekten Messwertanzeige ist unter Verwendung der Schaltung gemäß Abbildung 5.1 auf einfache Weise möglich.

Schaltungsbeispiel für die Kontrolle eines Prüfgerätes in den Prüfbereichen:

• Schutzleiterwiderstandsmessung,
• Isolationswiderstandsmessung,
• Schutzleiter- und Berührungsstrommessung.

Die Anzeigewerte sind unter Berücksichtigung der Schaltungseinflüsse, z.B. Innenwiderstände der Messgeräte, mit den Werten der Vorgaben zu vergleichen. Die Strom- und Spannungswerte können entsprechend den Vorgaben für die jeweilige Messaufgabe überprüft werden.

Hersteller bieten solche Prüfeinrichtungen an. Durchgeführte Kontrollen sollten dokumentiert werden. Die Zeiträume für Kalibrierungen können hierdurch gegebenenfalls verlängert werden.

5.4 Beispiele für Betriebsmittel-Prüfgeräte

Bei den nachfolgend abgebildeten Prüfgeräten (Abb. 5.2 bis 5.9) handelt es sich um eine Auswahl von Geräten verschiedener Hersteller mit unterschiedlichen Eigenschaften und Ausstattungsmerkmalen; sie erhebt keinen Anspruch auf Vollständigkeit.

Abb. 5.1 Einfache Schaltung zur Kontrolle der korrekten Messwertanzeige

Abb. 5.2 Staub- und feuchtigkeitsgeschützes Prüfgerät im Hartschalenkoffer. Zusätzliche Eigenschaften: SD-Kartenleser, Touchscreen, Auswahlmöglichkeit für manuelle und automatische Prüfsequenzen

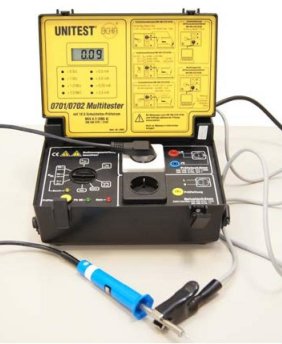

Abb. 5.3 Standard Prüfgerät für die Geräteprüfung VDE 0701-0702; Schutzleiterprüfstrom 10 A

Abb. 5.4 Prüfgerät mit wahlweise manuellem oder automatischem Prüfablauf. Zusätzliche Eigenschaften; Protokolldrucker, Tastatur und Schnittstelle zur Nutzung von Barcodescannern in Verbindung mit einer Protokollierungs- bzw. Prüf- und Protokollierungssoftware

Abb. 5.5 Prüfgerät mit Tastatur, über die eine große Anzahl nummernkodierter Prüfsequenzen angewählt werden können. Zusätzlich besteht eine Anschlussmöglichkeit für die Prüfung von Kaltgeräteleitungen

Abb. 5.6 Prüfgerät für die Geräte- und Maschinenprüfung gemäß VDE 0701-0702 und VDE 0113. Zusätzliche Eigenschaften (u. a.): Schutzleiterprüfung mit bis zu 25 a Prüfstrom, Hochspannungstest mit bis zu 5,1 kV, Restspannungsmessung, Netz-/ Schleifenimpedanzmessung, Prüfung von Überstromschutzorganen und RCDs

Abb. 5.7 Mobiles Prüfgerät für Verlängerungsleitungen und elektrische Betriebsmittel mit automatischen Gerätetestern zur Prüfung nach VDE 0701-0702 und BGV/GUV-V A3 .

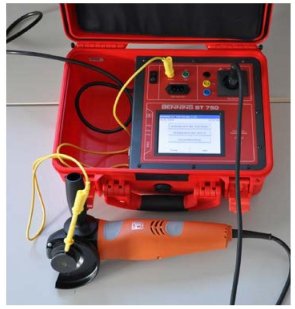

Abb. 5.8 Prüfgerät mit Analoganzeige und festgelegtem Prüfablauf für die Durchführung von Prüfungen nach VDE 0701-0702

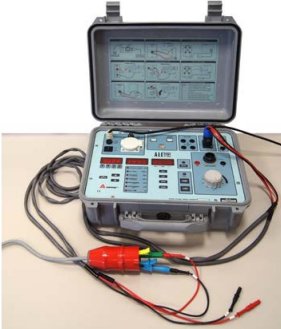

Abb. 5.9 Prüfgerät mit manuellem Prüfablauf. Zusätzliche Eigenschaften: Separate Steckdosen für jeweils Prüf- bzw. Netzspannung zur Durchführung von Strommessungen nach dem Ersatzableitstrom- bzw. Differenzstromverfahren sowie zur Funktionsprüfung an Netzspannung.

5.5 Zusätzliche Sonden für Messungen an Spannungsausgängen

Um an Prüflingen mit berührbarem Spannungsausgang die Isolationswiderstandsmessung gegen berührbare leitfähige Teile der Körper durchführen zu können, ist eine erweiterte Ausstattung der Prüfgeräte mit mindestens einer zusätzlichen Buchse für eine weitere Prüfsonde erforderlich. Für diese Messung wird eine Sonde mit dem Körper und eine zweite Sonde mit dem kurzgeschlossenen Spannungsausgang verbunden.

Es wird dringend davon abgeraten, diese Funktion über einen Adapter an der "Prüfsteckdose" zu entnehmen, da an dieser, je nach Prüfschritt, Netzspannung anstehen kann. Manche Prüfgeräte ermöglichen es, alle zum Prüfen notwendigen Sonden und Messleitungen vor dem Start des Prüfvorgangs anzuschließen. Die Beschaltung der Sonden wird vom Prüfgerät entsprechend dem gewählten Prüfprogramm gesteuert. Somit kann die Prüfung praktikabel und vereinfacht ablaufen.

5.6 Prüfgeräteeigenschaften bei Isolationswiderstands- und Ableitstrommessungen

Zur vereinfachten Handhabung sind Prüfgeräte oft mit einer umfangreichen Benutzerführung sowie voreingestellten Prüfabläufen und zugehörigen Prüfschaltungen ausgestattet, z.B. für Geräte der Schutzklasse I oder der Schutzklasse II, für Schweißstromquellen, für medizinische elektrische Geräte nach VDE 0751 oder für IT-Technik.

Wird ein Prüfablauf ausgewählt, der nicht die Besonderheiten des Prüflings berücksichtigt, können im Zuge des automatisierten Ablaufs Ergebnisse zustande kommen, die den Zustand nicht richtig bewerten. Prüfgeräten verhalten sich darin je nach Hersteller, Modell oder Geräteeinstellung unterschiedlich. Ältere Prüfgeräte können nur die Messschaltungen und Grenzwerte entsprechend den seinerzeit geltenden Normen erfüllen.

Nur mit ausreichender Kenntnis der "Messpfade" können Messergebnisse richtig zugeordnet und bewertet werden.

Allein aus den voreingestellten Optionen, die teilweise nicht einmal mehr als Druckfassung beigefügt sind, können Messergebnisse nicht immer nachvollzogen werden. Mit nachgestellten Fehlern an einem Prüfdummy sind in Verbindung mit den Angaben des Herstellers die Wirkungsweise und die Eigenschaften des Prüfgerätes recht einfach festzustellen.

Nachfolgend einige beispielhafte Skizzen, wie Messabläufe ausgeführt sein können und welche Messwerte bzw. welche Fehler sich daraus ergeben:

Abb. 5.10 Ist die SK I gewählt, wird der Isolationswiderstand üblicherweise zwischen L/N und dem PE-Kontakt der Prüfsteckdose gemessen. Gibt es berührbare leitfähige Teile, die nicht mit dem PE verbunden sind, müssten diese zusätzlich mit der Sonde geprüft werden. Das würde nur dann ein Ergebnis liefern, wenn die Sonde für die Messung aktiviert ist. Problematisch ist, dass das dem Prüfer nicht immer bekannt ist. Damit wird gegebenenfalls ein falsches Ergebnis dokumentiert.

Beispiel Abb. 5.11 und 5.12 Die Schutzleiterstrommessung erfolgt über den PE-Kontakt der Prüfsteckdose, die Berührungsstrommessung über die Sonde. Sind beide Messpfade, z.B. beim Differenzstrommessverfahren oder beim Ersatz-Ableitstrommessverfahren, aktiv und ist die Sonde von den vorhergehenden Messungen des Schutzleiterwiderstands oder des Isolationswiderstands noch angeklemmt, dann gibt die Messwertanzeige die Summe aus beiden Strömen an, ohne dass der Prüfer dieses erkennen kann.

6 Gefahren, Prüfplatz, Prüfzubehör

6.1 Gefährdung der Prüfperson

Ein Prüfling kann einen Fehler aufweisen, der trotz vorangegangener Prüfschritte noch nicht erkannt wurde. Beim Anlegen von Netzspannung kann das zu einem gefährlichen Zustand führen.

Prüflinge können erst nach Bestehen aller Einzelprüfungen als sicher angesehen werden.

Beispiele:

• Spannungsverschleppung durch kapazitive Bauteile, z.B. Entstörkondensatoren, die nicht als Isolationsfehler feststellbar ist, sondern erst bei der Berührungsstrommessung bemerkt wird.
• Bei der Isolationswiderstandsmessung an elektrischen Arbeitsmitteln mit netzspannungsabhängigen Schalteinrichtungen werden nicht alle aktiven Stromkreise erfasst. Ein möglicher Fehler wird erst bei der Schutzleiter-/Berührungsstrommessung festgestellt.

6.2 Gefahren beim Messen der Ausgangsspannung

Das Messen der Ausgangsspannung von Prüflingen ist mit einem Messgerät durchzuführen, das für die zu erwartende Spannung geeignet und richtig eingestellt ist. Es ist mindestens Messgerätekategorie "CAT II" erforderlich.

6.3 Gefahren durch Prüfzubehör

Eine Gefahr kann auch von dem eingesetzten Prüfmöglichkeiten. Es muss für die zu erwartende Beanspruchung geeignet und möglichst berührungssicher sein.

Bei der Auswahl von Messleitungen und Prüfspitzen ist darauf zu achten, dass diese für die zu erwartende Spannungshöhe und Stromstärke geeignet sind. Auch das Zubehör muss mindestens den Anforderungen der Gerätekategorie CAT II genügen.

Wird beispielsweise ein Strommessgerät zur Prüfung der Schutzleiterverbindung in die Schutzleiterstrecke eingeschleift, kann - je nach verwendetem Prüfadapter - hierdurch eine Schutzleiterunterbrechung hervorgerufen werden, so dass bei einem fehlerhaften Arbeitsmittel das Gehäuse unter Spannung stehen kann und sowohl für die Prüfperson als auch für Dritte die Gefahr eines Stromschlages besteht. Wenn die Benutzung solcher Adapter für die vorgesehenen Messaufgaben notwendig ist, so ist dieser in der Gefährdungsbeurteilung zu berücksichtigen und es sind gegebenenfalls ergänzende Schutzmaßnahmen festzulegen, z.B. ein besonderer Prüfplatz. Die Prüfperson muss entsprechend unterwiesen sein.

6.4 Besonderer Prüfplatz

Um mögliche auftretende elektrische Gefährdungen zu verringern, sind Prüfungen, bei denen berührungsgefährliche Spannungen auftreten können, an besonderen Prüfplätzen durchzuführen, z.B. in Elektrowerkstätten, siehe Abbildung 6.1; diese sind u. a. in der Information "Errichten und Betreiben von elektrischen Prüfanlagen" (BGI 891) und in der VDE 0104 beschrieben.

Wesentliche Merkmale eines solchen Prüfplatzes sind:

• Fehlerstrom-Schutzeinrichtung (RCD) mit I_Δn ≤ 30 mA,
• Not-Aus-Einrichtung,
• Schaltgerät, geschützt gegen unbeabsichtigtes und gegen unbefugtes Einschalten,
• Schutz gegen automatisches Wiedereinschalten bei Spannungswiederkehr nach einem Spannungsausfall,
• Prüftischplatte aus nicht leitendem Werkstoff,
• Potentialausgleich zwischen berührbaren leitfähigen Teilen,
• Sicherheitskennzeichnungen,
• rote Signalleuchte als Betriebszustandsanzeige,
• isolierender Standort für die Prüfperson,
• Abgrenzung des Prüfplatzes, um den Zutritt Unbefugter zu verhindern,
• geeignete Betriebsanweisung,
• regelmäßige, mindestens jährliche Prüfung der Prüfanlage (dokumentieren),
• regelmäßige, mindestens jährliche Unterweisung des Prüfpersonals (dokumentieren).

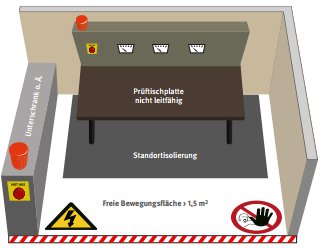

Abb. 6.1 Beispiel für einen Prüfplatz in einer Elektrowerkstatt.

7 Ergänzende Hinweise zu speziellen Arbeitsmittel

7.1 Verwendung von Adaptern

Die überwiegende Zahl der Prüfgeräte wird einphasig aus dem normalen Wechselstromnetz versorgt. Der Anschluss der Prüflinge erfolgt in der Regel über eine bzw. zwei Schutzkontaktsteckdosen, an denen (abhängig von dem jeweils angewandten Prüfverfahren) die Netzspannung oder eine Prüfspannung anliegt.

Elektrische Arbeitsmittel, die z.B. mit Drehstrom-, Mittelfrequenz- oder Kleinspannungsstecksystem ausgerüstet sind, können nur mit Hilfe eines Adapters daran angeschlossen werden.

Folgende Messungen sind mit einfachen Adaptern durchführbar:

• Schutzleiterwiderstandsmessung ( Abschnitt 3.5.1),
• Isolationswiderstandsmessung ( Abschnitt 3.5.2) und
• Ersatz-Ableitstrommessverfahren ( Abschnitt 3.5.7).

Müssen Schutzleiter-/Berührungsstrommessungen (siehe Abschnitte 3.5.4/ 3.5.5) als direkte Messung oder nach dem Differenzstrommessverfahren sowie eine Funktionsprobe durchgeführt werden, kann dies nur mit einem Prüfgerät erfolgen, das für den Betrieb von z.B. Drehstromgeräten ausgelegt ist. Es besteht auch die Möglichkeit einen angepassten Adapter mit zugehörigem Prüfgerät zu verwenden.

Abb. 7.1 Prüfadapter für Prüflinge mit Steckvorrichtungen, wie CEE-Norm 3~/400 V/50 Hz oder 3~/200 V/300 Hz o. Ä., die nicht direkt an ein Prüf-/Messgerät anschließbar sind.

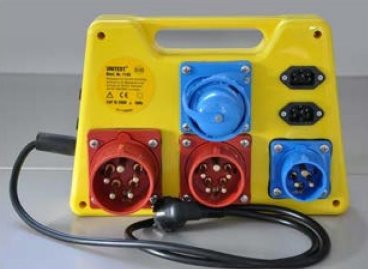

Abb. 7.2 Verschiedene Prüfadapter, u. a. zum Anschluss von Drehstrom-Prüflinge und zur Schutzleiter- und Berührungsstrommessung.

7.2 Arbeitsmittel mit unzugänglichem oder durchgeführtem Schutzleiter

Werden für die nachfolgend genannten Arbeitsmittel Prüfgeräte mit automatischem Prüfablauf eingesetzt, die auf die Schutzklasse bezogen zu "falschen" Bewertungen führen, so sind die Messergebnisse prüflingsbezogen vom Prüfer zu beurteilen.

7.2.1 Arbeitsmittel der Schutzklasse I

Bei einigen elektrischen Arbeitsmitteln mit Schutzleiter und berührbaren leitfähigen Teilen, die nicht am Schutzleiter angeschlossen sind, wie z.B. bei einigen Tauchpumpen, Kaffeemaschinen, Monitoren oder Druckern, muss der niederohmige Durchgang des Schutzleiters nicht nachgewiesen werden. Die übrigen Messungen sind wie in Tabelle 3.1 für Schutzklasse I beschrieben durchzuführen.

7.2.2 Arbeitsmittel der Schutzklasse II

Schutzisolierte elektrische Arbeitsmittel, bei denen ein Schutzleiter "durchgeschleift" oder z.B. an einer Steckdose vorhanden ist, sind nicht immer mit dem Symbol für Schutzisolierung gekennzeichnet. Zu solchen Geräten gehören häufig Kernbohrmaschinen, Leitungsroller ("Kabeltrommeln"), Industriestaubsauger und Netzteile.

Wenn bei diesen Arbeitsmitteln der Schutzleiter zugänglich ist, muss die Niederohmigkeit nach Abschnitt 3.5.1 festgestellt werden. Die übrigen Messungen sind wie in Tabelle 3.1 für Schutzklasse II beschrieben durchzuführen.

Datenverarbeitungsgeräte können eine Funktionserdung besitzen. Diese hat keine Schutzfunktion und muss daher den Grenzwert für den Schutzleiterwiderstand nicht einhalten.

7.3 Arbeitsmittel mit berührbarem sekundären Spannungsausgang

Arbeitsmittel mit berührbarem sekundären Spannungsausgang wandeln die Energie aus dem Netz häufig in eine niedrigere Spannung oder eine andere Spannungsart auf der Sekundärseite um. Dieser Spannungsausgang ist ebenfalls sicherheitstechnisch zu prüfen. Dazu sind der Isolationswiederstand, der Berührungsstrom sowie die Ausgangsspannung zu messen.

Enthält das Arbeitsmittel berührbare aktive Teile von Kleinspannungsstromkreisen, z.B. die nicht isolierten Polklemmen an Batterieladegeräten oder den großflächig (> 10 mm²) berührbaren Stecker eines Netzteiles o. Ä., müssen zusätzliche Messungen durchgeführt werden (siehe Abschnitt 3.5.8).

Wenn bei der bestimmungsgemäßen Benutzung eine großflächige Berührung durch eine Person auszuschließen ist und damit aufgrund kleiner (deutlich < 10 mm²) Kontaktflächen auch nur mit kleinsten Berührungsströmen zu rechnen ist, kann sich der Prüfer dazu entschließen, auf eine Isolationswiderstandsmessung zu verzichten.

Dies ist in der Dokumentation zu vermerken.

Wenn eine einfache Berührung mit den Fingern möglich ist, z.B. an Rundsteckern von Netzteilen für Notebooks, oder Kontakte in Ladeschalen von Akkus für Akkuwerkzeuge, ist das Messen des Berührungsstroms durchzuführen.

Bei kleinspannungsbetriebenen Geräten (Und AC 25 V oder DC 60 V) und bei Geräten der Informationstechnik sind Steckerstifte von Ladenetzteilen oder Datenleitungen berührbar. Dies können z.B. die Pins von seriellen Schnittstellen, die Kontakte von RJ 45-Steckern, Steckernetzteile zum Laden von Akkus, Ladestecker für Mobiltelefone oder Notebooks sein. Diese Kontakte sind, wenn die Geräte normgerecht (u. a. nach VDE 0700-2-29) gebaut sind, vom Netz sicher galvanisch getrennt.

Die normkonforme sichere Trennung wird z.B. durch die Dokumentation des Herstellers oder besser noch durch ein Zertifikat mit Prüfzeichen (GS, VDE oder vergleichbar) nachgewiesen sein.

Der Prüfer muss sich zur Beurteilung der elektrischen Sicherheit für die anzuwendenden Prüfschritte während der Prüfung oder für das Auslassen von Prüfschritten fachlich korrekt im Rahmen einer Gefährdungsbeurteilung entscheiden. In jedem Fall ist die Entscheidung in der Dokumentation zu begründen. Oft kann die Nachfrage beim Hersteller zum Vorgehen bei der Prüfung unterstützend und hilfreich sein.

7.4 Ableitströme mit höherfrequenten Anteilen

Um die leitungsgebundene Störaussendung von Geräten, z.B. durch geregelte Elektrohandwerkzeuge, Schaltnetzteile, zu verringern, werden EMV-Filter eingebaut, die auch höherfrequente Ströme über den PE ableiten. Ableitströme entstehen auch durch die kapazitive Wirkung von Leitungen und Bauteilen in Geräten, z.B. hinter Frequenzumrichtern in den Abschirmungen der Motoranschlussleitungen, wenn diese von Strömen höherer Frequenzen, z.B. 2 kHz, 10 kHz, 100 kHz, durchflossen werden.

Diese höherfrequenten Ableitströme, deren Werte üblicherweise über den vorgegebenen Grenzwerten auf der Basis von 50 Hz liegen (Berührungs- und Schutzleiterströme von z.B. 0,5 ma und 3,5 mA), werden gemeinsam mit dem 50-Hz-Ableitstrom und möglicher Gleichstromanteile aus einem Frequenzumrichter (FU) erfasst.

Höherfrequente Ableitströme dürfen, bezogen auf ihre Frequenz, ein Mehrfaches von 3,5 ma betragen. In verschiedenen Normen, z.B. VDE 0104, ist für Ströme mit Frequenzen über 50 Hz bis 1 MHz eine Festlegung getroffen, wie hoch der Strom in dem jeweiligen Frequenzbereich maximal sein darf.

Eine differenzierte Messung ist mit üblichen Messgeräten, z.B. Multimetern, und überwiegend älteren Prüfgeräten nicht immer möglich. Der angezeigte Wert könnte sowohl zu niedrig (das Messwerk ist für die Frequenz ungeeignet) als auch zu hoch (weil keine Frequenzbewertung) angezeigt werden. Ein Oszilloskop würde die Ströme und Frequenzen anzeigen, aber keine Bewertung zulassen.

Neuere Messeinrichtungen, die nach VDE 0404-2 gebaut sind, enthalten bereits eine korrigierende Messschaltung (siehe VDE 0411-1 Anhang A) und berücksichtigen den Strom in Abhängigkeit von der Frequenz. Damit kann der abgelesene Wert mit den üblichen Grenzwerten für 50 Hz verglichen werden.

Die Anforderungen, bezogen auf die Frequenzabhängigkeit der Messgeräte, muss auch bei der Verwendung von Strommesszangen berücksichtigt werden.

Im Zweifelsfall sollte der Hersteller des Messgerätes oder des Prüflings Informationen liefern können.

Abb. 7.3 Frequenzgangbewertung gemäß VDE 0411-1 für die Messanzeige

Abb. 7.4 Messanordnung für Berührungsströme (Wechselstrom mit Frequenzen bis 1 MHz und für Gleichstrom). Diese Messanordnung bildet den menschlichen Körperwiderstand nach und berücksichtigt die frequenzabhängige Änderung der physiologischen Reaktion des Körpers.
(Bild A.1, VDE 0411-1)

7.5 Lichtbogen-Schweißeinrichtungen

Elektrische Schweißstromquellen stellen für den Schweißvorgang geeignete niedrige Spannungen und hohe Ströme zur Verfügung, die auch sicherheitstechnisch zu berücksichtigen sind; dadurch sind zusätzliche Prüfschritte erforderlich.

Wegen der verschiedenartigen technischen Ausführungen der Lichtbogen-Schweißeinrichtungen (Transformator, rotierender Umformer, Inverter-Technik) sind für die sicherheitstechnischen Prüfungen spezielle Kenntnisse über den Aufbau und die Arbeitsweise erforderlich.

Prüfgrundlagen für Lichtbogen-Schweißeinrichtungen sind in den Ausgaben September 2007 und Juni 2009 der Norm VDE 0544-4 enthalten. Das Messen der Leerlaufspannung und des sekundärseitigen Berührungsstroms ist danach mit besonderen Prüfschaltungen durchzuführen. Der Grenzwert für den sekundärseitigen Berührungsstrom beträgt dabei 10 mA.

Folgende Isolationswiderstandsmessungen sind nach innerer Reinigung der Schweißstromquelle durchzuführen:

Tabelle 7.1

Abb. 7.5 Isolationswiderstandsmessung Primär gegen PE

Abb. 7.6 Isolationswiderstandsmessung Primär gegen Sekundär

Abb. 7.7 Isolationswiderstandsmessung Sekundär gegen PE

* einschließlich berührbarer leitfähiger Teile, die nicht mit dem Schutzleiter verbunden sind

Außerdem sollten vorhandene Steuer- und Hilfsstromkreise entsprechend ihrer Verbindung zu den verschiedenen Stromkreisen in die Prüfung einbezogen werden. Es gelten die genannten Grenzwerte.

Prüfgeräte, die speziell für das Prüfen von Lichtbogenschweißeinrichtungen ausgelegt sind, sollten es ermöglichen, alle zum Prüfen notwendigen Sonden-/Messleitungen vor dem Start des Prüfvorgangs anzuschließen. Die Beschaltung der Sonden wird von dem Prüfgerät entsprechend dem gewählten Prüfprogramm gesteuert. Somit kann die Prüfung praktikabel und vereinfacht ablaufen.

Diese Verbindungen sind:

• Prüfsteckdose zum Netzstecker des Prüflings (Schuko, CEE u. a.) für die Messungen:
  • Schutzleiterwiderstand "PE ↔ Körper",
  • Isolationswiderstand "Netzeingang ↔ Körper",
  • Isolationswiderstand "Netzeingang ↔ Sekundär",
  • Schutzleiterstrom und
  • Funktionsprobe.
• eine Sondenleitung zum Anschluss an den Körper des Prüflings für die Messungen:
  • Schutzleiterwiderstand,
  • Isolationswiderstände gegen Körper.
• eine weitere Sondenleitung zum Anschluss an "berührbare leitfähige Teile, die nicht mit dem Schutzleiter verbunden sind", zum Messen von:
  • Isolationswiderstand,
  • Berührungsstrom.
• außerdem zwei Sondenleitungen zu den Hin- und Rückleitern der Schweißstromausgänge für die Messungen:
  • Isolationswiderstand Primär ↔ Sekundär,
  • Isolationswiderstand Sekundär ↔ Körper,
  • Berührungsstrom Sekundär ↔ Schutzleiter (PE),
  • Leerlaufspannung.

Weiterhin muss berücksichtigt werden, dass die Prüfspannung unter Umständen nicht alle Bauteile erreicht und eventuell zusätzliche Maßnahmen notwendig sind, um eine vollwertige Messung durchführen zu können. Im Primärkreis sind gegebenenfalls zwischen den Außenleitern und dem PE geschaltete Baugruppen enthalten, die das Schweißgerät gegen Überspannungsspitzen schützen sollen. Diese bewirken bei der Messung des Isolationswiderstandes einen niedrigen Messwert, der einer Klärung bedarf.

In ähnlicher Weise sind auf der Sekundärseite am Schweißstromausgang bei einigen Geräten Bauteile, wie RC-Glieder oder Varistoren gegen den Körper geschaltet und bewirken ebenfalls einen "schlechten Isolationswiderstand". In jedem Fall ist hier vom Hersteller eine Information zur Vorgehensweise erforderlich, um die Ergebnisse richtig bewerten zu können. Deshalb sollte grundsätzlich die Betriebsanleitung oder die Prüfanweisung des Herstellers berücksichtigt oder dieser dazu befragt werden.

Die Regel "Betreiben von Arbeitsmitteln" (BGR/GUV-R 500) Kapitel 2.26 "Schweißen, Schneiden und verwandte Verfahren" enthält im Abschnitt 3.27.1 "Regelmäßige Prüfungen" Empfehlungen hinsichtlich der Prüffristen.

Wegen der typischerweise hohen Beanspruchung werden folgende Prüfungen beschrieben und Prüffristen empfohlen:

Vierteljährlich:
(ohne Öffnen der Schweißeinrichtung)

• Sichtprüfung auf ordnungsgemäßen Zustand,
• Prüfung der Schutzmaßnahmen gegen elektrischen Schlag auf Wirksamkeit (Schutzleiterprüfung),
• Prüfung des Isoliervermögens der Primärseite (Isolationswiderstand oder eine geeignete Ableitstrommessung),
• Funktionsprüfung sicherheitstechnischer Einrichtungen.

Abb. 7.8 Prüfgerät (vorgesehen für das Prüfen von Schweißstromquellen nach VDE 0544-4). Die Ablaufsteuerung der Prüfschritte, die Messwertaufnahme und die Dokumentation erfolgt durch PC oder Notebook.

Jährlich:
Umfassende Prüfung, zusätzlich zur vierteljährlichen Prüfung (nach Öffnen und innerer Reinigung der Schweißeinrichtung)

• Sichtprüfung der geöffneten Steckverbindungen und -vorrichtungen; im Besonderen, um thermische Einwirkungen auf den PE-Leiter durch vagabundierende Schweißströme zu erkennen,
• Isolationsprüfung von Eingangs- und Ausgangsstromkreis gegen Körper und beider Stromkreise gegeneinander,
• Ableitstrommessungen (primär- und sekundärseitig mit einer besonderen Prüfschaltung),
• Leerlaufspannungsmessung auf der Sekundärseite mit einer geeigneten Prüfschaltung zur Feststellung des Scheitelwertes.

Außerdem sind der Instandhaltungsplan und die Empfehlungen des Herstellers zu beachten. Muster zur Dokumentation der Prüfungen sind in Abschnitt 10.3 und in den Ausgaben September 2007 und Juni 2009 der Norm VDE 0544-4 enthalten.

7.6 Ortsveränderliche Fehlerstrom-Schutzeinrichtungen (PRCD)

Ortsveränderliche Fehlerstrom-Schutzeinrichtungen (Abbildung 7.6) werden in unterschiedlichen technischen Ausführungen angeboten. Aufgrund der verschiedenen Bauarten muss sich der Prüfer mit den Funktionsweisen und den für die Wiederholungsprüfungen erforderlichen Prüfvorgängen vertraut machen.

Dabei sind die aktuellen Herstellerinformationen zu berücksichtigen.

Abb. 7.9 Ortsveränderliche Fehlerstrom-Schutzeinrichtungen mit ergänzenden Funktionen nach BGI/GUV-I 608

Tabelle 7.2: Übersicht der RCD-Kurzzeichen

Durch den unterschiedlichen Aufbau, z.B. geschalteter Schutzleiter, Unterspannungsauslösung diverser PRCD, muss der Prüfer den Messablauf individuell gestalten; dabei sind die Herstellerinformationen zu beachten.

7.6.1 Grundsätzlich durchzuführende Prüfungen

1. a. Schutzleiterwiderstandsmessung nach Abschnitt 3.5.1

   Dabei ist zu beachten, dass der Schutzleiter möglicherweise geschaltet wird oder sich in der Schutzleiterstrombahn Bauteile befinden können, die der Überwachung von Schutzfunktionen dienen. Bei einer PRCD-S ist die Durchschaltung des PE jedoch nur möglich, wenn die Netzversorgung vorhanden ist. Der PE kann vergleichsweise, wie im Abschnitt 3.5.1, Abb. 3.6 dargestellt, geprüft werden. Ortsveränderliche Fehlerstromschutzeinrichtungen (PRCDs) mit nicht geschaltetem Schutzleiter können direkt auf niederohmigen Durchgang zwischen den PE-Kontakten gemessen werden, siehe Abb. 3.5.

2.
   Isolationswiderstandsmessung auf der Eingangs und Ausgangsseite nach Abschnitt 3.5.2

   Wird bei der Isolationswiderstandsmessung der zulässige Grenzwert unterschritten, z.B. durch integrierte Bauteile, die der Überwachung von Schutzfunktionen dienen, so ist der Hersteller zu befragen.

3.
   Schutzleiter- und Berührungsstrom können nach dem direkten Messverfahren oder nach dem Differenzstrommessverfahren ermittelt werden:
   • als Schutzleiterstrommessung ( Abschnitt 3.5.4) im durchgeschalteten Zustand,
   • als Berührungsstrommessung ( Abschnitt 3.5.5) im ausgeschalteten Zustand an allen Kontakten der Ausgangssteckvorrichtungen), z.B. Kupplung.

   Leitfähige Gehäuseteile, die nicht mit dem Schutzleiter verbunden sind, müssen gemäß Abschnitt 3.5.5 geprüft werden.

4.
   Prüfen, Erproben der RCD-Eigenschaften
   • Prüfung auf Funktion der Fehlerstrom-Schutzeinrichtung durch Betätigung der Prüfeinrichtung, z.B. Prüftastendruck.
   • Prüfung auf Wirksamkeit der automatischen Abschaltung der RCD (PRCD) mit Hilfe eines Schutzmaßnahmenprüfgerätes zur Überprüfung der Auslösung mit dem korrekten Bemessungsdifferenzstrom, z.B. 10 ma oder 30 mA.

5. Prüfen, Erproben weiterer Sicherheitsfunktionen - Erprobung einer ggf. vorhandenen Unterspannungsauslösung.
   • Gegebenenfalls Überprüfung der Funktion "Erkennung von Schutzleiter- oder Neutralleiterunterbrechung sowie Leitervertauschung".
   • Teilweise haben Hersteller zusätzliche Messmethoden vorgeschrieben, z.B. eine Prüfung, die die Fremdspannungserkennung auf dem PE der PRCD-S testet.
   • Diese Prüfungen können z.B. mit einem Netzadapter, ausgestattet mit berührungssicheren Laborbuchsen oder speziell angefertigten Umschalteinrichtungen, zur Fehlersimulation durchgeführt werden.

7.7 Akkubetriebene Elektrowerkzeuge und deren Ladegeräte

Akkuwerkzeuge nach VDE 0740-1 Anhang K haben eine Bemessungsspannung von maximal DC 75 V. Diese Geräte werden nicht den Schutzklassen I, II oder III zugeordnet.

Bei einer Prüfung ist durch Besichtigung festzustellen, ob leitfähige Teile unterschiedlicher Polarität mit einer Spannung 2: DC 60 V gleichzeitig berührbar sind.

Wenn keine Spannungen 2: DC 60 V berührt oder überbrückt werden können, sind weitere Messungen, z.B. Isolationswiderstandsmessung, nicht notwendig!

An zugehörigen Ladegeräten können im Fehlerfall elektrische Gefährdungen an den sekundärseitigen Ladekontakten auftreten. Diese Kontakte müssen nach VDE 0700-2-29 sowohl galvanisch vom Netz getrennt sein als auch SELV liefern. Je nach Zugänglichkeit der Ladekontakte sind der Isolationswiderstand und der Berührungsstrom zu messen. Ladegeräte sind in Schutzklasse I oder II ausgeführt (siehe Abschnitt 7.3).

Ladegeräte, die hoher Beanspruchung durch Nässe oder leitfähigem Staub ausgesetzt sind (z.B. auf Bau- und Montagestellen) ausgesetzt sind, sollten mindestens tropfwassergeschützt, besser jedoch sprühwassergeschützt ausgeführt sein; dies ist an der Kennzeichnung IP X2 bzw. IP X3 sowie ggf. auch durch eine entsprechende Symbolkennzeichnung (vgl. BGI/GUV-I 608) erkennbar. Der Prüfer sollte dies, soweit möglich, bewerten, in der Dokumentation vermerken und den Benutzer auf die entsprechenden Einsatzbereiche hinweisen.

Abb. 7.10 Blockschaltbild der EMV-Beschaltung

8 Betriebsmittelauswahl nach Einsatzbereichen

Während des ersten Prüfschritts ist im Rahmen der Besichtigung, soweit möglich, zu prüfen, ob das Betriebsmittel (Prüfling) für den zu erwartenden Einsatzbereich geeignet ist.

Welchem Einsatzbereich elektrische Betriebsmittel zuzuordnen sind, hat sich an den Nutzungsmerkmalen zu orientieren. Dies gilt sowohl für die Einsatzdauer als auch für den Leistungsbedarf.

Neben einer geeigneten Qualität der Anschlussleitung (siehe Abschnitt 9) ist besonderes Augenmerk auch auf die erforderliche Schutzart (Schutz gegen Fremdkörper und Feuchtigkeit) sowie auf ausreichende mechanische Festigkeit zu richten.

Geeignete Betriebsmittel für raue Umgebungsbedingungen, insbesondere für Bau- und Montagestellen, sind an den Symbolen oder erkennbar.

Weitere Informationen und Kennzeichnungsmöglichkeiten sind in der Information "Auswahl und Betrieb ortsveränderlicher elektrischer Betriebsmittel nach Einsatzbedingungen" (BGI/GUV-I 600) enthalten (Abb. 8.1 und 8.2).

Beispiele für Einsatzbedingungen und den daraus sich ergebenden Kategoriekennzeichnungen nach BGI/ GUV-I 600

Kategorie 1:
Beispiele für Einsatzbedingungen, für die K1-Geräte ausreichend sind können sein:
Werkstatt-, Lager- und Fertigungsbereiche ohne hohe mechanische, physikalische oder chemische Einwirkungen auf die elektrischen Betriebsmittel.

Kategorie 2:
Bedingungen, die den Einsatz von K2-Geräten erfordern, sind erfahrungsgemäß z.B. auf Bau- und Montagestellen (siehe auch BGI/GUV-I 608), bei Stahlbauarbeiten, Außenarbeiten, beim Kessel- und Apparatebau (siehe auch BGI 594), in der Schwerindustrie, in Galvanikbetrieben, in Werkstätten und bei Instandsetzungsarbeiten zu finden.

Abb. 8.1 Kennzeichnung der Anwendungskategorie am Betriebsmittel, hier K 1

Abb. 8.2 Kennzeichnung der Anwendungskategorie am Betriebsmittel, hier K 2

9 Auswahl geeigneter Anschlussleitungen

Ein besonderes Augenmerk ist auf die Anschlussleitungen elektrischer Arbeitsmittel zu richten. Elektrische Arbeitsmittel, die auch im Heim- und Hobbybereich eingesetzt werden und für den gewerblichen/industriellen Einsatz nicht vorgesehen sind, werden herstellerseitig vielfach mit PVC-Leitungen (H05VV-F o. Ä.) oder leichten Gummischlauchleitungen (H05RR-F) versehen. Diese Leitungsarten sind nicht für alle Einsatzbereiche geeignet; insbesondere nicht für die ständige Verwendung im Freien. In einigen Informationen der Unfallversicherungsträger, z.B. BGI/GUV-I 608, sind Hinweise zu den Mindestanforderungen an Leitungen genannt.

Für handgeführte Elektrowerkzeuge, die in Handwerk, Industrie sowie auf Bau- und Montagestellen sowie unter ähnlichen Bedingungen betrieben werden, gilt, soweit nicht die Normenreihe VDE 0740 eine höherwertige Bauart fordert:

In Innen- und überdachten Außenbereichen (Anwendungskategorie K 1) mindestens:

• Gummischlauchleitung H05RN-F oder
• Polyurethanschlauchleitung (EPR/PU) H05BQ-F.

Im Freien, auf Bau-/Montagestellen und bei erhöhter elektrischer Gefährdung sowie bei starker mechanischer Beanspruchung auch in Innen- und überdachten Außenbereichen (Anwendungskategorie K 2) mindestens:

• Gummischlauchleitung H07RN-F (bis 4 m auch H05RN-F) oder
• Polyurethanschlauchleitung (EPR/PU) H07BQ-F (bis 4 m auch H05BQ-F) oder
• Gummischlauchleitung, öl-/ozonbeständiger Typ NSSHöu, bei sehr hoher mechanischer Belastung oder
• Gummischlauchleitung NMHVöu zum Anschluss von Elektrowerkzeugen bei besonders hohen Verdrehungs- und Knickbeanspruchungen.

Im Rahmen einer Gefährdungsbeurteilung für die Einsatzbereiche ist zwischen Anschlussleitungen und Verlängerungsleitungen hinsichtlich der Beanspruchung und damit der Auswahl der Leitungsqualität zu unterscheiden.

Schweißleitungen müssen mindestens der Qualität H01N2-D (feindrähtig) bzw. H01N2-E (feinstdrähtig) entsprechen (VDE 0282-6).

Polyurethanschlauchleitungen (PUR-Leitungen, H05- oder H07BQ-F) dürfen keiner thermischen Beanspruchung durch Wärmequellen, z.B. heiße Oberflächen nach Brenn- oder Schweißarbeiten, Schweißperlen, im Gießereibereich, heiße Späne oder in der Nähe von Funken reißenden Maschinen, z.B. grobe Schleif- oder Trennarbeiten, ausgesetzt werden.

Sonderanwendung Wasserbeständigkeit

• Gummischlauchleitung Typ H07RN8-F für Anwendungen in unverschmutztem Wasser bis zu 10 m Tiefe und 40 °C.

Für weitere Sonderanwendungen ist VDE 0298-300 mit den entsprechenden Teilen zu beachten.

Abb. 9.1 Beispiele für einige der genannten Anschlussleitungen

10 Prüfprotokolle, Muster

Die Anforderungen an die Dokumentation wurden bereits in Abschnitt 3.7 dargestellt. Nachfolgend sind einige exemplarische Prüfprotokolle für verschiedene Arbeitsmittel beschrieben.

10.1 Allgemeines Prüfprotokoll

Dokumentation der Prüfung ortsveränderlicher elektrischer Arbeitsmittel gemäß TRBS 1201 und § 5 Unfallverhütungsvorschrift "Elektrische Anlagen und Betriebsmittel" (BGV/GUV-V A3)

Betreiber:		Verantwortlich:
Arbeitsmittel:	Fabrikat:	Modell:
Prüfling-/Inventar-Nr.:	Schutzklasse: I [ ] II [ ] III [ ]	Standort:
Besonderheit(en):		Prüfgerät:

10.2 Prüfprotokoll für Geräte mit sekundärem Spannungsausgang

Erweiterte Dokumentation der Prüfung ortsveränderlicher elektrischer Arbeitsmitteln gemäß TRBS 1201 und § 5 Unfallverhütungsvorschrift "Elektrische Anlagen und Betriebsmittel" (BGV/GUV-V A3)

Betreiber:		Verantwortlich:
Arbeitsmittel:	Fabrikat:	Modell:
Prüfling-/Inventar-Nr.:	Schutzklasse: I [ ] II [ ] III [ ]	Standort:
Besonderheit(en):		Prüfgerät:

10.3 Prüfprotokoll für "Lichtbogenschweißeinrichtungen"

In Anlehnung an VDE 0544-4 und TRBS 1201

Bemerkungen:

.

Nachstehend sind die insbesondere zu beachtenden einschlägigen Vorschriften, Regeln und Informationen zusammengestellt.

1. Gesetze, Verordnungen

Arbeitsschutzgesetz ( ArbSchG)

Betriebssicherheitsverordnung ( BetrSichV)

2. Technische Regeln des Staates

"Sicherheits- und Gesundheitskennzeichnung" (ASR A1.3)

"Prüfungen von Arbeitsmitteln und überwachungsbedürftigen Anlagen" (TRBS 1201)

"Befähigte Personen" (TRBS 1203)

3. Vorschriften, Regeln und Informationen für Sicherheit und Gesundheit bei der Arbeit

Unfallverhütungsvorschriften:

"Grundsätze der Prävention" (BGV/GUV-V A1),

"Elektrische Anlagen und Betriebsmittel" (BGV/GUV-V A3)

Regeln

"Betreiben von Arbeitsmitteln" (BGR/GUV-R 500)

Informationen

"Einsatz von elektrischen Betriebsmitteln bei erhöhter elektrischer Gefährdung" (BGI 594)

"Auswahl und Betrieb ortsveränderlicher elektrischer Betriebsmittel nach Einsatzbedingungen" (BGI/GUV-I 600)

"Auswahl und Betrieb elektrischer Anlagen und Betriebsmittel auf Bau- und Montagestellen" (BGI/GUV-I 608)

"Wiederkehrende Prüfungen ortsveränderlicher elektrischer Arbeitsmittel - Organisation durch den Unternehmer" (BGI/GUV-I 5190)

4. Normen/VDE-Bestimmungen

Bezugsquelle:
Beuth- Verlag GmbH, Burggrafenstraße 6, 10787 Berlin bzw. VDE- Verlag, Bismarckstraße 33, 10625 Berlin

DIN EN 50191 (VDE 0104)
"Errichten und Betreiben elektrischer Prüfanlagen"

DIN VDE 0105-100 (VDE 0105-100)
"Betrieb von elektrischen Anlagen"

DIN EN 60990 (VDE 0106-102)
"Verfahren zur Messung von Berührungsstrom und Schutzleiterstrom"

DIN IEC/TS 60479-1 (VDE V 0140-479-1)
"Wirkungen des elektrischen Stromes auf Menschen und Nutztiere" -Teil 1: Allgemeine Aspekte

DIN VDE 0298-300 (VDE 0298-300)
"Leitfaden für die Verwendung harmonisierter Niederspannungsstarkstromleitungen"

DIN VDE 0404-1 (VDE 0404-1)
"Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten" - Allgemeine Anforderungen

DIN VDE 0404-2 (VDE 0404-2)
Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten" - Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen

DIN VDE 0404-4 (VDE 0404-4)
"Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten" - Handgehaltene und handbediente Strommesszangen/Stromsonden für Messungen von Schutzleiterströmen und Berührungsströmen von elektrischen Geräten

DIN EN 61010-1 (VDE 0411-1)
"Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte" - Allgemeine Anforderungen (VDE 0411-31)

DIN EN 61010-2-032 (VDE 0411-2)
"Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte" - Teil 2: Besondere Anforderungen für handgehaltene und handbediente Stromsonden für elektrische Messungen

DIN EN 61010-031 (VDE 0411-31)
"Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes Messzubehör zum Messen und Prüfen"

DIN EN 61557-1 (VDE 0413-1)
"Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen -Teil 1: Allgemeine Anforderungen"

DIN EN 61557-2 (VDE 0413-2)
"Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V - Geräte zum Prüfen(VDE 0701-0702en von Schutzmaßnahmen -Teil 2: Isolationswiderstand"

Gesetze, Vorschriften, Regeln, Informationen, Normen

DIN EN 61557-4 (VDE 0413-4)
"Elektrische Si(VDE 0106-102nungsnetzen bis AC 1000 V und DC 1500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen -Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern"

DIN EN 61557-6 (VDE 0413-6)
"Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen -Teil 6: Wirksamkeit von Fehlerstrom-Schutzeinrichtungen (RCD) in TT-, TN- und IT-Systemen"

DIN EN 60974-4 (VDE 0544-4)
"Lichtbogenschweißeinrichtungen -Teil 4: Inspektion und Prüfung während des Betriebes"

E DIN IEC 60974-4 (VDE 0544-4)
"Lichtbogenschweißeinrichtungen -Teil 4: Wiederkehrende Inspektion und Prüfung"

DIN EN 60335-2-29 (VDE 0700-29)
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-29: Besondere Anforderungen für Batterieladegeräte

DIN VDE 0701-0702 (VDE 0701-0702)
"Prüfung nach Instandsetzung, Änderung elektrischer Geräte - Wiederholungsprüfung elektrischer Geräte - Allgemeine Anforderungen für die elektrische Sicherheit"

DIN EN 60745-1 (VDE 0740-1)
Handgeführte motorbetriebene Elektrowerkzeuge -Sicherheit -Teil 1: Allgemeine Anforderungen

ENDE
