  Anlage 3
Baustoff:

Stückschlacke und Schlackengranulat aus der Kupfererzeugung
(CUS/CUG		 Verwertungsgebiete
Außerhalb

wasserwirtschaftlich bedeutender u. empfindlicher sowie hydrogeologisch sensitiver Gebiete (Spalten 2-7)

 Innerhalb
wasserwirtschaftlich bedeutender und empfindlicher sowie hydrogeologisch sensitiver Gebiete
Porengrund-
wasserleiter
und wenig durchlässige
Kluftgrund-
wasserleiter
ohne ausreichende
Deckschichten		 gut durchlässige Kluftgrund-
wasserleiter einschl. Karstgrund-
wasserleiter ohne ausreichende Deckschichten		 20 m breite
Randstreifen
an kleinen
Gewässern;
Hochwasser-
Retentions-
räume		 WSG III B


HSG IV		 WSG III A


HSG III		 Bereich zum Schutz
der Gewässer nach
Landespla-
nungsrecht
S
T
R
A
ß
E
N
O
B
E
R
B
A
U		 lfd.
Nr.		 Einsatz 1 2 3 4 5 6 7
GW ≤ 1
GW> 0,1		 GW>1 GW ≤ 1
GW> 0,1		 GW>1 GW ≤ 1
GW> 0,1		 GW>1 GW ≤ 1
GW>0,1		 GW > 1 GW ≤ 1
GW>0,1		 GW>1 GW ≤ 1
GW> 0,1		 GW> 1
1 ToB unter wasserundurchlässiger Deckschicht (Asphalt, Beton, Pflaster mit abgedichteten Fugen) + + + + - + + C + - - - -
2 ToB unter teildurchlässiger Deckschicht (Pflaster, Platten) + + - + - - - - - - - - -
3 ToB unter wasserdurchlässiger Deckschicht (Rasengittersteine, Deckschicht ohne Bindemittel) - - - - - - - - - - - - -
4 Tragschicht bitumengebunden + + + + + + + + + + + + +
5 Tragschicht hydraul. gebunden + + + + + + + + + - + - +
6 Decke bitumen- oder hydraul. gebunden + + + + + + + + + + + + +
7 Deckschicht ohne Bindemittel - - - - - - - - - - - - -
8 Einsatz lfd. Nr. 1, 4, 5, 6 in Straßen mit Entwässerungsrinnen + + + + D + + D + D D D D
E
R
D
B
A
U		 9 Unterbau unter Asphalt oder Beton (einschl. Fundament-/Bodenplatten) + + + + + + + + + - - - -
10 Unterbau bis 1 m mit kulturf. B. + + - - - - - - - - - - -
11 Damm gemäß Bild 1 + + + + - + + - - - - - -
12 Damm gemäß Bild 2 + + + + + + + Ó ∑ - - - -
13 Damm gemäß Bild 3 + + + + + + + - - - - - -
14 Lärmschutzwall mit kulturf. B. - - - - - - - - - - - - -
15 Lärmschutzwall gem. Bild 4 od. 5 + + + + B + - - - - - - -

.

  Anlage 4
Baustoff:

Schlackengranulat aus der Zinkerzeugung
(ZNG)		 Verwertungsgebiete
Außerhalb

wasserwirt-
schaftlich bedeutender u. empfindlicher sowie hydrogeologisch
sensitiver Gebiete
(Spalten 2-7)

 Innerhalb
wasserwirtschaftlich bedeutender und empfindlicher sowie hydrogeologisch sensitiver Gebiete
Porengrund-
wasserleiter
und wenig durchlässige
Kluftgrund-
wasserleiter
ohne ausreichende
Deckschichten		 gut durchlässige
Kluftgrund-
wasserleiter einschl. Karstgrund-
wasserleiter ohne
ausreichende Deckschichten		 20 m breite
Randstreifen
an kleinen
Gewässern;
Hochwasser-
Retentions-
räume		 WSG III B


HSG IV		 WSG III A


HSG III		 Bereich zum Schutz
der Gewässer nach
Landespla-
nungsrecht
S
T
R
A
ß
E
N
O
B
E
R
B
A
U		 lfd.
Nr.		 Einsatz 1 2 3 4 5 6 7
GW ≤ 1
GW 0,1		 GW > 1 GW ≤ 1
GW > 0,1		 GW > 1 GW ≤ 1
GW > 0,1		 GW >1 GW ≤ 1
GW > 0,1		 GW >1 GW ≤ 1
GW>0,1		 GW > 1 GW ≤ 1
GW> 0,1		 GW> 1
1 ToB unter wasserundurchlässiger Deckschicht (Asphalt, Beton, Pflaster mit abgedichteten Fugen) + + + + + + + + + - - - -
2 ToB unter teildurchlässiger Deckschicht (Pflaster, Platten) + + + + - + + C + - - - -
3 ToB unter wasserdurchlässiger Deckschicht (Rasengittersteine, Deckschicht ohne Bindemittel) + + - + - - - - - - - - -
4 Tragschicht bitumengebunden + + + + + + + + + + + + +
5 Tragschicht hydraul. gebunden + + + + + + + + + A + A +
6 Decke bitumen- oder hydraul. gebunden + + + + + + + + + + + + +
7 Deckschicht ohne Bindemittel / / / / / / / / / / / / /
8 Einsatz lfd. Nr. 1, 4, 5, 6 in Straßen mit Entwässerungsrinnen + + + + + + + + + D D D D
E
R
D
B
A
U		 9 Unterbau unter Asphalt oder Beton (einschl. Fundament-/Bodenplatten) + + + + + + + + + - - - -
10 Unterbau bis 1 m mit kulturf. B. + + + + - + - - - - - - -
11 Damm gemäß Bild 1 + + + + - + + - + - - - -
12 Damm gemäß Bild 2 + + + + + + + + + - - - -
13 Damm gemäß Bild 3 + + + + + + + C + - - - -
14 Lärmschutzwall mit kulturf. B. - - - - - - - - - - - - -
15 Lärmschutzwall gem. Bild 4 od. 5 + + + + + + - - - - - - -

.

  Anlage 5
Baustoff:

Schlackengranulat aus der Bleierzeugung
(PBG)		 Verwertungsgebiete
Außerhalb

wasserwirt-
schaftlich bedeutender u. empfindlicher sowie hydrogeologisch
sensitiver Gebiete (Spalten 2-7)

 Innerhalb
wasserwirtschaftlich bedeutender und empfindlicher sowie hydrogeologisch sensitiver Gebiete
Porengrund-
wasserleiter
und wenig durchlässige Kluftgrund-
wasserleiter ohne ausreichende Deckschichten		 gut durchlässige
Kluftgrund-
wasserleiter einschl. Karstgrund-
wasserleiter ohne
ausreichende Deckschichten		 20 m breite
Randstreifen
an kleinen
Gewässern;
Hochwasser-
Retentions-
räume		 WSG III B


HSG IV		 WSG III A


HSG III		 Bereich zum Schutz
der Gewässer nach
Landespla-
nungsrecht
S
T
R
A
ß
E
N
O
B
E
R
B
A
U		 lfd.
Nr.		 Einsatz 1 2 3 4 5 6 7
GW ≤ 1
GW > 0,1		 GW>1 GW ≤ 1
GW > 0,1		 GW>1 GW ≤ 1
GW> 0,1		 GW>1 GW ≤ 1
GW>0,1		 GW>1 GW ≤ 1
GW>0,1		 GW>1 GW ≤ 1
GW> 0,1		 GW> 1
1 ToB unter wasserundurchlässiger Deckschicht (Asphalt, Beton, Pflaster mit abgedichteten Fugen) + + - + - - + - ∑ - - - -
2 ToB unter teildurchlässiger Deckschicht (Pflaster, Platten) - - - - - - - - - - - - -
3 ToB unter wasserdurchlässiger Deckschicht (Rasengittersteine, Deckschicht ohne Bindemittel) - - - - - - - - - - - - -
4 Tragschicht bitumengebunden + + + + + + + + + + + + +
5 Tragschicht hydraul. gebunden + + + + + + + + + - - - -
6 Decke bitumen- oder hydraul. gebunden + + + + + + + + + - + - +
7 Deckschicht ohne Bindemittel / / / / / / / / / / / / /
8 Einsatz lfd. Nr. 1, 4, 5, 6 in Straßen mit Entwässerungsrinnen + + D D D D D D D D D D D
E
R
D
B
A
U		 9 Unterbau unter Asphalt oder Beton (einschl. Fundament-/Bodenplatten) + + + + - + - - + - - - -
10 Unterbau bis 1 m mit kulturf. B. - - - - - - - - - - - - -
11 Damm gemäß Bild 1 + + + + - - - - - - - - -
12 Damm gemäß Bild 2 + + + + + + - - Ó - - - -
13 Damm gemäß Bild 3 + + + + - + - - - - - - -
14 Lärmschutzwall mit kulturf. B. - - - - - - - - - - - - -
15 Lärmschutzwall gem. Bild 4 od. 5 + + + + - B - - - - - - -

.

  Anlage 6

Tabelle 1: Im Rahmen der Eigenüberwachung durchzuführende wasserwirtschaftliche Prüfungen

Mineralstoff ZNWS CRS CUS / CUG ZNG PBG
Eine Untersuchung je
Produktionsmonat(e)		 1 3 3 3 1
Kenngrößen pH, el.
Leitfähigkeit,
NH4, SO4, F,
Pb, Zn		 pH, el.
Leitfähigkeit,
Cr VI		 pH, el.
Leitfähigkeit,
Pb, Cu, Zn		 pH, el.
Leitfähigkeit,
Pb, Zn		 pH, el.
Leitfähigkeit,
As, Pb, Cd,
Ni, Zn

Tabelle 2: Zulässige Abweichungen vom Bezugsverfahren

Nr. Kenngröße Zulässige Abweichung (+/-)
1 pH-Wert 5 %
2 El. Leitfähigkeit 5 %
3 Ammonium-N 30 %
4 Sulfat 30 %
5 Fluorid 30 %
6 Arsen 30 %
7 Blei 30 %
8 Cadmium 30 %
9 Chrom VI 30 %
10 Kupfer 30 %
11 Nickel 30 %
12 Zink 30 %

Tabelle 3: Im Rahmen des Eignungsnachweises und der Güteüberwachung einzuhaltende wasserwirtschaftliche Merkmale - Eluatwerte

    ZNWS CRS CUS/CUG ZNG PBG
Kenngröße Dimension
pH-Wert1   9-12 10-12 6-10 7-11 7-11
El. Leitfähigkeit µS/cm 1400 2000 700 200 200
Ammonium-N mg/l 1,5
Sulfat mg/l 250
Fluorid mg/l 4
Antimon µg/l     3
Arsen µg/l         50
Blei µg/l 300   100 100 200
Cadmium µg/l         5
Chrom VI2 µg/l   30
Kupfer µg/l     100
Nickel µg/l       3 40
Zink µg/l 200   200 200 200
1) kein Grenzwert
2) Wert gilt als eingehalten, wenn Chrom gesamt ≤ dem angegebenen Grenzwert
3) zur Erfahrungssammlung zu bestimmen

Tabelle 4: Zulässige Überschreitungen

  Kenngrößen-
gruppe		 Grenzwert
gem. Tab. 3		 Zulässige
Überschreitung
in %		 Grenzwert
gem. Tab. 3		 Zulässige
Überschreitung
in %
1 Sulfat     > 150 5
2 El. Leitfähigkeit ≤ 1000 10
3 Metalle/Metalloide ≤ 100 20 > 100 10

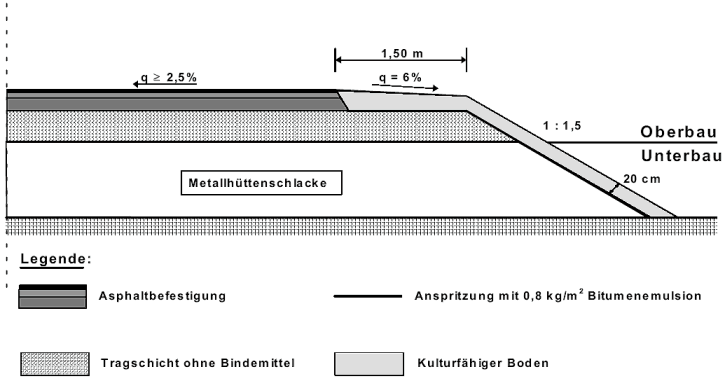

Bild 1: Damm, Anspritzung mit Bitumenemulsion und Abdeckung mit kulturfähigem Boden

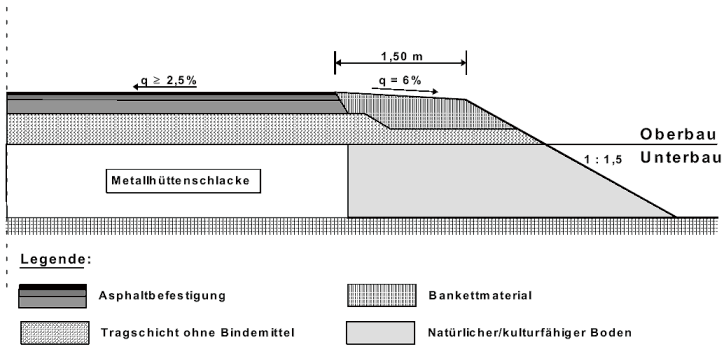

Bild 2: Damm, Abdeckung mit natürlichem/kulturfähigem Boden

Bild 3: Damm, Anspritzung mit Bitumenemulsion und Abdeckung mit natürlichem/kulturfähigem Boden

Bild 4: Lärmschutzwall, Anspritzung mit Bitumenemulsion und Abdeckung mit natürliche m/kulturfähigem Boden

Bild 5: Lärmschutzwall, Abdeckung mit bindigem Boden und natürlichem/kulturfähigem Boden

ENDE
