Tabelle 6 - Bildschirmdiagonale/ Sehabstand
(wenn der gesamte Bildschirminhalt überwacht werden soll)

Bildschirmdiagonale Sehabstand (mm)
LCD (Zoll/mm) CRT (Zoll/mm)
13/330 15/380 500
15/381 17/430 600
17/432 19/480 700
19/483 21/530 800
22/559 WD 900
24/610 WD 1000
WD = Widescreen Display = Breitformat-Bildschirm


Besteht die Sehaufgabe überwiegend darin, den gesamten Bildschirminhalt auf einen Blick zu erfassen, wie in einer Leitwarte, können die in Tabelle 6 angegebenen Sehabstände empfohlen werden.

Die bisher üblichen LCD-Bildschirme im Normalformat (Seitenverhältnis 4:3 beziehungsweise 5:4) werden zunehmend durch Bildschirme im Breitbildformat (Widescreen, Seitenverhältnis 16:9 beziehungsweise 16:10) ersetzt. Dabei eignen sich Bildschirme im Normalformat besser für Standardbüroanwendungen wie Textverarbeitung, Tabellenkalkulation mit kleinen Tabellen oder E-Mail-Verkehr, während Bildschirme im Breitbildformat für Bildbearbeitung, Tabellenkalkulation mit großen Tabellen und das Arbeiten mit mehreren Fenstern besser geeignet sind.

Bei der Arbeit mit eingescannten Dokumenten wird in der Regel mit mehreren Bildschirmfenstern gearbeitet - zum Beispiel sollen neben einem eingescannten DIN A4-Dokument (Größe 297 mm x 210 mm) noch ein Bearbeitungsfenster und ein Informationsfenster dargestellt werden. Hierfür gibt es unterschiedliche Lösungen. Man kann mit zwei Bildschirmen oder mit einem Großbildschirm arbeiten.

Zwei Bildschirme
(Normalformat 4:3 beziehungsweise 5:4)

Häufig gibt es an den vorhandenen Arbeitsplätzen bereits LCD-Bildschirme, die weiter benutzt werden sollen. Da eingescannte Dokumente wegen der oft sehr kleinen Schriftzeichen, insbesondere im Fußbereich von Dokumenten, häufig mindestens in Originalgröße dargestellt werden sollen, muss der Bildschirm zur Darstellung der Dokumente eine Mindestgröße von 17" (43 cm, Anzeigefläche circa 338 mm x 270 mm) haben und im Hochformat betrieben werden (Tabelle 7). Besser geeignet ist ein Bildschirm mit einer Diagonale von 19" (48 cm, Anzeigefläche circa 376 mm x 301 mm), da man hier Dokumente auch leicht vergrößern kann, ohne dauernd mithilfe einer Lupenfunktion Ausschnittvergrößerungen machen zu müssen, um besser lesen zu können. Der zweite Bildschirm wird dann im Hoch- oder Querformat zur Anzeige der weiteren Bildschirmfenster benutzt.

Setzt man zwei Bildschirme mit gleicher physikalischer Auflösung ein, so ist der Betrieb an einer Grafikkarte mit zwei Ausgängen unproblematisch. Für Bildschirme mit unterschiedlichen Auflösungen gibt es Grafikkarten, die in der Lage sind, zwei unterschiedliche Auflösungen zu liefern (sogenannte Dual-head-Grafikkarten).

Bei der Zwei-Bildschirm-Lösung sollte man darauf achten, dass die benutzten Bildschirme möglichst schmale Bildschirmrahmen haben und dicht beieinander stehen, um eine kompakte Gesamtanzeige zu erhalten.

Tabelle 7 - Bildschirmparameter für LCD-Bildschirme

Format Diagonale Anzeigefläche Physikalische Auflösung Pixelgröße
Zoll mm mm Pixel mm
Normalformat

4:3

beziehungsweise

5:4

 15 381 304 x 228 1024 x 768 0,294 x 0,294
17 432 338 x 270 1280 x 1024 0,264 x 0,264
19 483 376 x 301 1280 x 1024 0,294 x 0,294
20 508 408 x 306 1600 x 1200 0,255 x 0,255
21,3 541 432 x 324 1600 x 1200 0,27 x 0,27
Größere Bildschirme
nicht mehr verfügbar
Breitbildformat

16:10

beziehungsweise

16:9

 20 508 433 x 271 1680 x 1050 0,258 x 0,258
21,1 541 454 x 284 1680 x 1050 0,27 x 0,27
22 559 474 x 296 1680 x 1050 0,282 x 0,282
23 584 509 x 286 1980 x 1080 0,265 x 0,265
24 610 518 x 324 1920 x 1200 0,27 x 0,27
26 660 551 x 344 1920 x 1200 0,287 x 0,287
27 686 582 x 364 1920 x 1200 0,303 x 0,303
27 685 597 x 336 2560 x 1440 0,233 x 0,233
27,5 699 593 x 371 1920 x 1200 0,309 x 0,309
30 762 641 x 401 2560 x 1600 0,25 x 0,25


Vorteilhaft ist es auch, wenn der im Hochformat betriebene Bildschirm über eine VA- oder IPS-Anzeige verfügt und nicht über eine stark winkelabhängige TN-Anzeige (siehe Tabelle 2). TN-Anzeigen werden im Hochformat von einer der beiden Seiten betrachtet nur ein dunkles, wenig kontrastreiches Bild liefern, was charakteristisch für solche Anzeigen ist. Beim Normalbetrieb im Querformat stellt man dies meistens nicht fest, es sei denn, man betrachtet den Bildschirm von unten. Leider muss man bei einer Zwei-Bildschirm-Lösung auch damit rechnen, dass trotz eingestellter gleicher Farbtemperatur und gleicher Helligkeit beide Bildschirme Farben mehr oder weniger unterschiedlich darstellen beziehungsweise sich auch in ihrer Helligkeit unterscheiden. Dies kann, wenigstens zum Teil, durch eine entsprechende Bildeinstellung kompensiert werden, vorausgesetzt auch ein älterer Bildschirm lässt sich noch so weit korrigieren, dass der Helligkeitsabfall infolge der Alterung der LCD-Anzeige ausgeglichen werden kann.

Wer diese Probleme vermeiden möchte, greift gleich zu einem Großbildschirm im Breitbild-Format.

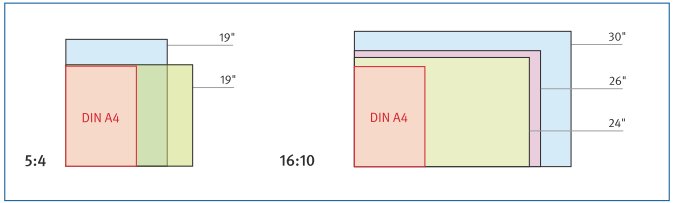

Abbildung 17: LCD-Bildschirmgrößen im Vergleich

Großbildschirm im Breitbild-Format
(Widescreen-Format, 16:9 oder 16:10)

Bevorzugt man diese Lösung, sollte man sich wenigstens für einen Bildschirm mit einer Diagonale von 26" (660 mm) und einer Anzeigefläche von typischerweise 551 mm x 344 mm entscheiden. Hier lassen sich dann mehrere Fenster unmittelbar nebeneinander darstellen.

Ähnliche Vergrößerungen von eingescannten Dokumenten, wie bei einem 19"-Bildschirm im Hochformat, lassen sich allerdings erst mit einem 27"-Bildschirm (686 mm) mit einer Anzeigefläche von typischerweise 582 mm x 364 mm erreichen (Abbildung 17).

Unabhängig von der eingesetzten Technik sollte man darauf achten, dass die auf den Bildschirmen dargestellten Informationen gut lesbar sind.

Weitere Literatur

Bildgeometrie und -stabilität

Störende Veränderungen von Zeichengestalt oder Zeichenort durch Bildgeometrie- oder Bildstabilitätsfehler dürfen nicht auftreten.

Solche Geometriefehler, die in der Regel nur bei CRT- Bildschirmen vorkommen, kann man z.B. durch Anlegen eines Blattes Papier an waagerechte oder senkrechte Linien, ggf. Rahmen, im Randbereich der Anzeige feststellen. Die meisten dieser Fehler lassen sich entsprechend den Angaben in der Bedienungsanleitung korrigieren.

Bildstabilitätsfehler äußern sich meist durch zitternde Buchstaben oder Grafiken und werden durch örtliche Leuchtdichteschwankungen erzeugt. Sie sind bei CRT- Bildschirmen entweder gerätebedingt oder werden durch äußere elektrische oder magnetische Felder hervorgerufen. Bei LCD-Bildschirmen mit analoger Ansteuerung beruhen diese Fehler meist auf einer schlechten Synchronisation zwischen Grafikkarte und Bildschirm.

Weitere Literatur:

Weitere Literatur

Flimmerfreiheit

Flimmern ist die Wahrnehmung von raschen, periodischen Leuchtdichteschwankungen auf dem Bildschirm, die in einem Frequenzbereich von einigen Hertz (Hz) bis zur Verschmelzungsfrequenz liegen. Die Verschmelzungsfrequenz ist die Grenzfrequenz des Auges, oberhalb der ein Flimmern nicht mehr wahrgenommen wird. Sie ist individuell verschieden und nimmt mit zunehmendem Alter ab. Flimmern wird im seitlichen Gesichtsfeld eher wahrgenommen als im zentralen Gesichtsfeld.

Bei Bildschirmen mit Kathodenstrahlröhren hängt die flimmerfreie Wahrnehmung maßgeblich vom Zusammenwirken der nachstehenden Einflussgrößen ab:

Bei einem Bildschirm mit Kathodenstrahlröhre ist in Positivdarstellung eine Bildwiederholfrequenz von mindestens 100 Hz empfehlenswert, 85 Hz sollen nicht unterschritten werden.

Technologiebedingt bietet ein LCD-Bildschirm auch bei einer Bildwiederholfrequenz von 60 Hz (in der Regel von den meisten Herstellern empfohlen) ein absolut flimmerfreies Bild.

Bei Anzeigetechniken, wie Elektrolumineszenz- oder Plasmaanzeigen, können auch andere technische Einflussgrößen für eine flimmerfreie Wahrnehmung maßgebend sein.

Weitere Literatur:

Farbdarstellung und Konvergenz

Für eine scharfe und deutliche Darstellung auf dem Bildschirm sollen die Farben von Zeichen oder Grafiken und Bildschirmuntergrund aufeinander abgestimmt werden; störende Konvergenzfehler 9 sind zu vermeiden.

Abbildung 18: Konvergenzfehler

Diese Forderungen sind dann erfüllt, wenn

Farben können das schnelle Auffinden sowie das sichere Identifizieren oder Zuordnen von bestimmten Informationen erleichtern.

Tabelle 8: Empfohlene Farbkombinationen für Zeichen und Untergrund

Untergrundfarbe Zeichenfarbe
Schwarz Weiß Purpur Blau Cyan Grün Gelb Rot
Schwarz   + + - + + + -
Weiß ++   + + - - - +
Purpur + +   - - - - -
Blau - + -   + - + -
Cyan + - - +   - - -
Grün + - - + -   - -
Gelb + - + + - -   +
Rot - + - - - - +
Bedeutung:
+ Farbkombination gut geeignet; helle Untergrundfarben (Positivdarstellung) sind vorzuziehen; nur für Bildschirme, bei denen dabei ein Flimmern auftritt, sollte eine dunkle Untergrundfarbe (Negativdarstellung) gewählt werden.
- Farbkombination nicht geeignet, da entweder Farborte zu nahe beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder zu hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden.


Die Unterscheidbarkeit von Farben (das heißt der Farbabstand zwischen zwei Farben) wird mit zunehmender Beleuchtungsstärke auf dem Bildschirm schlechter, insbesondere bei gut entspiegelten Bildschirmen. Dies trifft auch auf Leuchtdichten und Kontraste der Bildschirmanzeige zu, allerdings in schwächerer Ausprägung. Deshalb geben Hersteller inzwischen an, für welche Beleuchtungsstärke auf dem Bildschirm dieser geeignet ist. In technischen Datenblättern und GS-Zertifikaten wird dazu die Vorgesehene Bildschirmbeleuchtungsstärke in Lux angegeben. Es handelt sich hierbei um die maximal zulässige Beleuchtungsstärke auf dem Bildschirm durch die Umgebungsbeleuchtung (Abbildung 19). Die tatsächliche Beleuchtungsstärke auf einem Bildschirm kann durch Auflegen eines Beleuchtungsstärkemessers (Messkopf nach außen!) direkt am jeweiligen Arbeitsplatz gemessen werden.

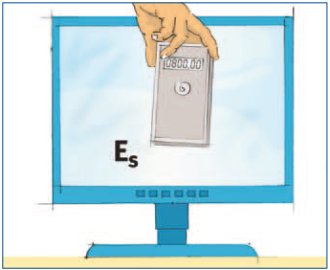

Abbildung 19: Es Vorgesehene Bildschirmbeleuchtungsstärke

Damit Bildschirme auch an fensternahen Arbeitsplätzen noch unterscheidbare Farben liefern, werden Bildschirme empfohlen, für die Vorgesehene Bildschirmbeleuchtungsstärken von mindestens 1500 Lux bis 2000 Lux ausgewiesen werden. Spiegelnde Bildschirme sind zwar unempfindlicher gegenüber hohen Beleuchtungsstärken, aber wegen der hohen Störanfälligkeit hinsichtlich Reflexionen für Büroumgebungen nicht geeignet.

Weitere Literatur

Anhang der Bildschirmarbeitsverordnung
  1. Die Helligkeit der Bildschirmanzeige und der Kontrast zwischen Zeichen und Zeichenuntergrund auf dem Bildschirm müssen einfach einstellbar sein und den Verhältnissen der Arbeitsumgebung angepasst werden können.

Eine einfache Einstellbarkeit ist gegeben, wenn die Stellteile im Blickfeld des Benutzers liegen und leicht betätigt werden können oder eine softwaremäßige Einstellung über ein sogenanntes OSD-(On Screen Display) Menü erfolgt, welches intuitiv bedienbar ist. Visuelle Belastungen durch Blendungen und ständige Wechsel von Hell- und Dunkel-Adaptationen können verringert werden, wenn in einer ausreichend hellen Arbeitsumgebung der Bildschirmuntergrund entsprechend hell ist (Tabelle 8 und Abbildung 20).

Anhang der Bildschirmarbeitsverordnung
  1. Der Bildschirm muss frei von störenden Reflexionen und Blendungen sein.

Bildschirme haben eine Oberfläche aus optisch durchsichtigem Material und reflektieren einen Teil des auftreffenden Lichtes. Dies erfolgt gerichtet als Spiegelungen - zum Beispiel bei unbehandelten Bildschirmoberflächen - oder gestreut - zum Beispiel bei aufgerauten Bildschirmoberflächen.

Die Arbeit an Bildschirmgeräten wird durch störende Reflexionen und Spiegelungen erschwert, weil der Zeichenkontrast verringert und damit die Erkennbarkeit der Zeichen verschlechtert wird. Außerdem muss der Benutzer eine erhöhte Aufmerksamkeit darauf verwenden, die Bildschirminformation trotz störender Reflexionen und Spiegelungen eindeutig aufzunehmen. Je deutlicher solche Spiegelbilder sind, umso belastender wirken sie sich auf den Benutzer aus (Abbildung 20).

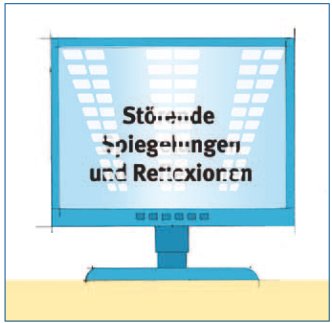

Abbildung 20: Störende Spiegelungen und Reflexionen

Bereits bei der Gerätebeschaffung sollte berücksichtigt werden, dass Reflexionsminderungen am besten mit herstellerseitig getroffenen Antireflexionsmaßnahmen (Entspiegelungen) erzielt werden können.

Die bei LCD-Bildschirmen verwendeten Antireflexionsfolien sind gegen Fingerabdrücke relativ unempfindlich. Im Gegensatz zu CRT-Bildschirmen wird eine Reduzierung des Kontrastes aufgrund der Folie durch eine sehr hohe Helligkeit der Anzeige kompensiert. Auch eine Verringerung der Zeichenschärfe, wie bei CRT-Bildschirmen, macht sich wegen der dünnen Frontscheibe und des dadurch geringen Abstandes zum Ort der Bildelemente (Pixel) kaum bemerkbar.

Wie bisher in DIN EN ISO 9241-7 und DIN EN ISO 13406-2 werden Bildschirme nach DIN EN ISO 9241-307 bezüglich ihrer Reflexionseigenschaften, für Positiv- und Negativdarstellung getrennt, in drei Reflexionsklassen eingeteilt (Tabelle 9).

Da die aktuelle Norm DIN EN ISO 9241-307 die bisherigen Reflexionsklassen nicht mehr vorsieht, werden jetzt nur noch die Prüfbedingungen angegeben, unter denen man die Reflexionen des Bildschirms messtechnisch ermittelt (erste Spalte Tabelle 9). In GS-Zertifikaten steht dann zum Beispiel: Lichtquelle mit großflächiger Öffnung =200 cd/m2 und Lichtquelle mit kleinflächiger Öffnung = 2000 cd/m2.

Tabelle 9 - Reflexionsklassen

Leuchtdichte von gerichtet reflektierten Lichtquellen [cd/m2] Passende Umgebung Alte Reflexionsklasse nach DIN EN ISO 13406-2
Lgrossfl = 200 und Lkleinfl = 2000 Geeignet für allgemeinen Bürogebrauch 10 I
Lgrossfl = 200 oder Lkleinfl = 2000 Geeignet für die meisten, aber nicht alle Büroumgebungen 11 II
Lgrossfl = 125 oder Lkleinfl = 200 Erfordert eine spezielle, kontrollierte Umgebungsbeleuchtung 12 III
großfl = großflächige Lichtquelle; kleinfl = kleinflächige Lichtquelle


Dies entspricht der alten Reflexionsklasse I. Dieser Bildschirm kann bedenkenlos in allen Büroumgebungen eingesetzt werden und kann deshalb uneingeschränkt empfohlen werden. Gleichzeitig sollte der Bildschirm für eine vorgesehene Bildschirmbeleuchtungsstärke von 1500 Lux bis 2000 Lux ausgewiesen sein.

Weil Reflexionseigenschaften von Bildschirmen darstellungsabhängig sind, gibt es eventuell unterschiedliche Angaben für Positiv- beziehungsweise Negativdarstellung. Falls nicht, wird der Bildschirm entweder nur für Positiv oder Negativdarstellung angeboten oder er hat in beiden Darstellungsarten die gleichen Reflexionseigenschaften.

In Ergänzung zu diesen Antireflexionsmaßnahmen bewirkt die Darstellung dunkler Zeichen auf hellem Untergrund (Positivdarstellung), dass sich nicht ganz vermeidbare Reflexionen und Spiegelungen weniger störend auswirken und eine flexiblere Aufstellung innerhalb der Arbeitsumgebung ermöglicht wird (siehe Abschnitt 7.4.2).

Zusätzliche Filter verschlechtern häufig die Darstellung auf dem Bildschirm und sollten deshalb nur nach sorgfältiger Abwägung aller Einflussfaktoren Verwendung finden.

Weitere Literatur

Anhang der Bildschirmarbeitsverordnung
  1. Das Bildschirmgerät muss frei und leicht drehbar und neigbar sein.

Die freie Anpassung an die Arbeitsanforderungen sowie die individuellen Bedürfnisse des Benutzers erfordern es, dass der Bildschirm flexibel auf der Arbeitsfläche angeordnet werden kann. Eine leichte Drehbarkeit ist gegeben, wenn der Bildschirm vom Benutzer ohne übermäßigen Kraftaufwand gedreht werden kann oder mit einer Dreheinrichtung versehen ist.

Sofern die elektrische Sicherheit nicht auf andere Weise gewährleistet ist, kann u.a. eine Beschädigung der Anschlussleitungen durch eine Begrenzung des Drehwinkels auf höchstens ± 180° vermieden werden.

Wird die Blicklinie entsprechend Abbildung 21 um circa 35° aus der Waagerechten abgesenkt, so werden ermüdende und möglicherweise gesundheitsschädliche Körperhaltungen vermieden und optimale Sehbedingungen erreicht. Dazu ist ein Gerätefuß notwendig, der es erlaubt, den Bildschirm so niedrig einzustellen, dass sich die Gehäuseunterkante unmittelbar über der Aufstellfläche befindet. Der Bildschirm sollte dann so nach hinten geneigt sein (maximal 35°), dass die Anzeige senkrecht zur Oberfläche des Bildschirmes betrachtet werden kann. Dabei sind Beleuchtung und Antireflexionsmaßnahmen aufeinander abzustimmen (siehe auch Abschnitt 7.4.2).

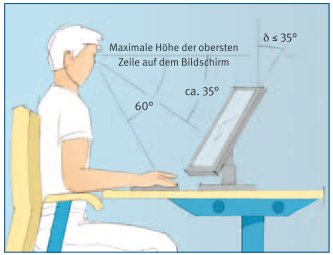

Abbildung 21: Vertikales Blickfeld und Anordnung des Bildschirmes

Verstelleinrichtungen werden den individuellen Bedürfnissen des Benutzers nur gerecht, wenn sich gewählte Einstellungen nicht unbeabsichtigt verändern können und bei jeder möglichen Einstellung die Standsicherheit des Gerätes gewährleistet ist.

7.2.2 Tastatur

Anhang der Bildschirmarbeitsverordnung
  1. Die Tastatur muss vom Bildschirmgerät getrennt und neigbar sein, damit die Benutzer eine ergonomisch günstige Arbeitshaltung einnehmen können.
  2. Die Tastatur und die sonstigen Eingabemittel müssen auf der Arbeitsfläche variabel angeordnet werden können. Die Arbeitsfläche vor der Tastatur muss ein Auflegen der Hände ermöglichen.

Die Tastatur muss also als eine vom Bildschirm getrennte Einheit, den jeweiligen Arbeitsbedürfnissen entsprechend, umgestellt oder verschoben werden können.

Als Tastaturen am Bildschirmarbeitsplatz kommen Volltastaturen mit alphanumerischem Bereich, numerischem Bereich, Editierbereich und Funktionsbereich infrage, wenn Texteingaben, numerische Eingaben und das Editieren von Daten notwendig sind. Sind nur wenige numerische Eingaben notwendig oder steht die Mausbedienung im Vordergrund, können auch Kompakttastaturen ohne numerischen Bereich eingesetzt werden (Abbildung 22). Dies erlaubt eine entspannte und neutrale Körperhaltung, wenn die Maus mit der rechten Hand bedient wird, da ein Auswärtsdrehen des Armes, der die Maus bedient, entfällt.

Um eine ergonomisch günstige Arbeitshaltung einnehmen zu können, sollte die Tastatur im nicht höhenverstellten Zustand eine Neigung zwischen 0° und 12° und eine Bauhöhe (in der mittleren Tastaturreihe) von höchstens 30 mm haben. Im höhenverstellten Zustand (Tastaturfüße ausgeklappt) darf der Neigungswinkel der Tastatur maximal 15° betragen.

Die geringe Neigung und Bauhöhe der Tastatur ermöglichen es, auf eine zusätzliche Handballenauflage, die bei der Arbeit hinderlich sein kann, zu verzichten. Die Trennung der Tastatur vom Bildschirm macht eine individuelle Zuordnung der einzelnen Arbeitsmittel möglich, bei der die Fläche vor der Tastatur, vorzugsweise in einer Tiefe von 100 mm bis 150 mm, zum Auflegen von Händen und Armen genutzt werden kann (Abbildung 22). Auch für die Maus sowie eventuelle weitere Eingabemittel ist ein ausreichender Platz vorzusehen.

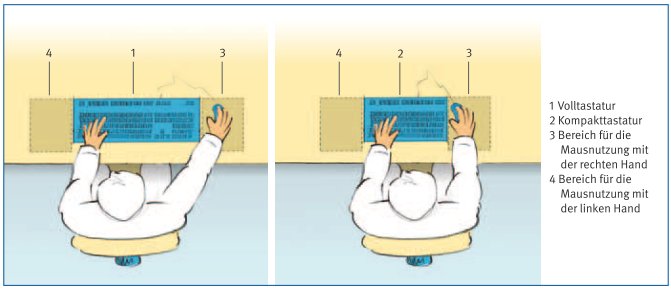

Abbildung 22: a) Position einer Volltastatur;
b) Position einer Kompakttastatur mit besserer Erreichbarkeit der Fläche für die Mausbedienung

Die geringe Neigung und Bauhöhe der Tastatur ermöglichen es, auf eine zusätzliche Handballenauflage, die bei der Arbeit hinderlich sein kann, zu verzichten. Die Trennung der Tastatur vom Bildschirm macht eine individuelle Zuordnung der einzelnen Arbeitsmittel möglich, bei der die Fläche vor der Tastatur, vorzugsweise in einer Tiefe von 100 mm bis 150 mm, zum Auflegen von Händen und Armen genutzt werden kann (Abbildung 23). Auch für die Maus sowie eventuelle weitere Eingabemittel ist ein ausreichender Platz vorzusehen.

In Einzelfällen, bei Beschäftigten mit akuten oder chronischen Erkrankungen, können Beschwerden und Beeinträchtigungen bei der Benutzung von herkömmlichen Eingabemitteln auftreten. In diesen Fällen kann der Einsatz alternativer Eingabemittel sinnvoll sein.

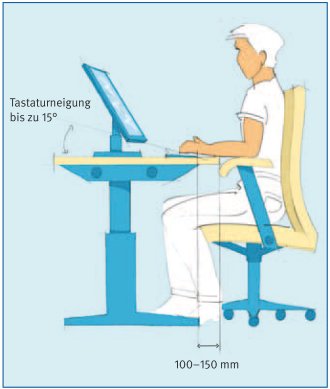

Abbildung 23: Anordnung der Tastatur auf der Arbeitsfläche


Weitere Literatur

Anhang der Bildschirmarbeitsverordnung
  1. Die Tastatur muss eine reflexionsarme Oberfläche haben.

Es sollten nur Tastaturen mit hellen Tasten und dunkler Beschriftung (Positivdarstellung) eingesetzt werden. Bei Tastaturen mit dunklen Tasten und heller Beschriftung (Negativdarstellung) können bei längerer Benutzung die Tasten - zum Beispiel durch den Fingerschweiß - störend glänzen. Außerdem passt die Positivdarstellung auf der Tastatur dann besser zur Positivdarstellung auf dem Bildschirm und störende Helligkeitsunterschiede werden vermieden.

Weitere Literatur:

Anhang der Bildschirmarbeitsverordnung
  1. Form und Anschlag der Tasten müssen eine ergonomische Bedienung der Tastatur ermöglichen. Die Beschriftung der Tasten muss sich vom Untergrund deutlich abheben und bei normaler Arbeitshaltung lesbar sein.

Eine ergonomische Bedienung der Tastatur ist gegeben, wenn eine sichere Rückmeldung der Tastenbetätigung für den Benutzer sowie ein schnelles Auffinden der jeweiligen Taste und eine gute Fingerführung gewährleistet sind (Abbildung 24).

Dies erfordert:

Eine deutliche und gut lesbare Tastaturbeschriftung ist gegeben, wenn

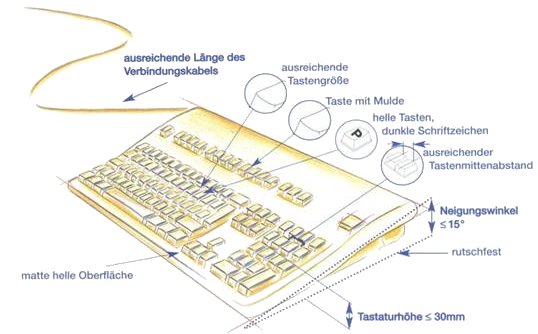

Abbildung 24: Anforderungen an Tastaturen

Weitere Literatur:

7.2.3 Maus

Die Maus sollte so gestaltet sein, dass

Für die Maus mit Rollkugel muss eine geeignete, rutschfeste Unterlage - zum Beispiel Mousepad - mit geringer Höhe und ausreichender Größe zur Verfügung stehen. Für eine optische Maus muss eine ausreichend große Bewegungsfläche vorhanden sein, auch hier ist ein Mousepad nützlich, um den "Auslauf" der Maus zu begrenzen beziehungsweise um die störungsfreie Funktion der Maus zu gewährleisten.

Zusammen mit der entsprechenden Maus-Software (Maustreiber) muss sichergestellt sein, dass die Bewegungsrichtung der Maus und die zugehörige Bewegung des Zeigers auf dem Bildschirm miteinander korrespondieren und der Erwartung des Benutzers entsprechen - zum Beispiel Maus in Richtung Bildschirm, Mauszeiger nach oben.

Weitere Literatur:

7.3 Sonstige Arbeitsmittel

Die Arbeitsmittel müssen so gestaltet sein dass einem möglichst großen Kreis vor Benutzern mit unterschiedlichen Körpermaßen die Erledigung verschiedener Arbeitsaufgaben in ergonomischen Körperhaltungen ermöglicht wird. Bei der Gestaltung von Arbeitsmitteln werden die statistisch abgeleiteten Perzentile der Maße erwachsener Menschen (Altersgruppen 18. bis 65. Lebensjahr) zugrunde gelegt. Dabei gibt ein Perzentilwert an, wie viele Menschen unter oder über dem betreffenden Wert mit ihren Körpermaßen liegen (Abbildung 25).

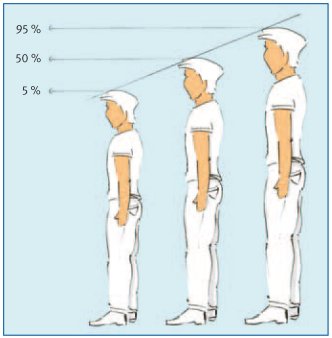

Abbildung 25: Benutzergruppen

In der Praxis haben sich als zu berücksichtigende Grenzwerte das 5. und das 95. Perzentil bewährt. Das bedeutet, dass in dem jeweiligen Maß die 5 Prozent kleinsten und die 5 % größten Erwachsenen nicht berücksichtigt werden.

In Deutschland sollen deshalb die Arbeitsmittel für Benutzer mit einer Körperhöhe von 1510 mm bis 1910 mm geeignet sein. Benutzer mit Körperhöhen, die außerhalb dieses Bereiches liegen, benötigen individuelle Lösungen für ihre Arbeitsmittel.

Um entsprechende Maße der Arbeitsmittel festlegen zu können, werden Referenz-Körperhaltungen für Sitzen und Stehen angenommen (Abbildungen 26 und 27). Diese Haltungen sind jedoch weder optimal noch auf Dauer anzustreben.

Die Arbeitshöhe sollte sowohl an Sitz- als auch an Steharbeitsplätzen bei locker herabhängenden Oberarmen etwa in Ellenbogenhöhe liegen.

Eine ergonomisch günstige Arbeitshaltung wird erreicht, wenn am Steharbeitsplatz die Arbeitshöhe und am Sitzarbeitsplatz zusätzlich die Sitzhöhe den Körpermaßen des Benutzers angepasst ist.

Abbildung 26: Referenz-Stehhaltung und Blickfelder

Dabei sollten die Arbeitsplatzorganisation, die Arbeitsaufgabe und die Möbel zu spontanem Wechsel der Körperhaltung anregen.

Von Bedeutung für ergonomische Sitz- und Stehhaltungen sind außerdem Greifräume, Blickfelder, Sehabstände und Bewegungsabläufe. Um ausreichend Raum für ergonomische Arbeitshaltungen zu gewährleisten, müssen auch die Anordnung und Einstellung der Arbeitsmittel berücksichtigt werden.

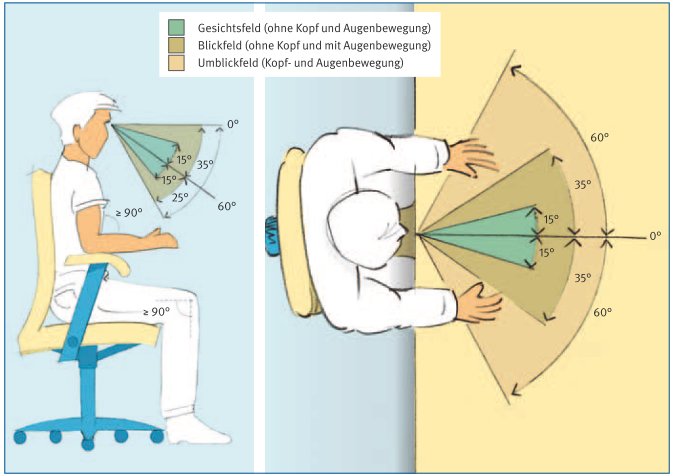

Abbildung 27: Referenz-Sitzhaltung und Blickfelder

Weitere Literatur

7.3.1 Arbeitstisch/ Arbeitsfläche

Anhang der Bildschirmarbeitsverordnung
  1. Der Arbeitstisch bzw. die Arbeitsfläche muss eine ausreichend große und reflexionsarme Oberfläche besitzen und eine flexible Anordnung des Bildschirmgeräts, der Tastatur, des Schriftguts und der sonstigen Arbeitsmittel ermöglichen. Ausreichender Raum für eine ergonomisch günstige Arbeitshaltung muss vorhanden sein. Ein separater Ständer für das Bildschirmgerät kann verwendet werden.

Der Arbeitstisch beziehungsweise die Arbeitsfläche ist ein wesentliches Element der sicheren und ergonomischen Arbeitsplatzgestaltung.

Wichtige Kriterien für die Auswahl sind:

Arbeitsflächen sind Oberflächen von Tisch- oder Arbeitsplatten, auf denen Arbeitsmittel abhängig von Arbeitsaufgabe und Arbeitsablauf flexibel angeordnet werden können.

Eine flexible Aufstellung und Zuordnung der Arbeitsmittel ist gewährleistet, wenn Bildschirm, Tastatur, sonstige Eingabemittel, zusätzliche Arbeitsmittel und Schriftgut leicht umgestellt und an jeder Stelle der Arbeitsfläche angeordnet werden können, ohne über diese Fläche hinauszuragen.

Anordnung der Arbeitsmittel

Die Zuordnung von Bildschirmen, Eingabemitteln, Arbeitsvorlagen und zusätzlichen Arbeitsmitteln muss entsprechend dem Schwerpunkt der Arbeitsaufgaben erfolgen. Hierbei sind sowohl die visuellen als auch die manuellen Erfordernisse zu berücksichtigen.

Die Arbeitsmittel sind je nach Grad der Benutzung anzuordnen. Häufig Benötigtes sollte möglichst zentral im Blickfeld und Greifraum angeordnet werden, nur gelegentlich Benötigtes dezentral (Abbildung 28).

Auf der Arbeitsfläche erstreckt sich im Bereich der zentralen Sehachse der Greifraum für häufig benutzte Arbeitsmittel bis zu einer Tiefe von 300 mm. Als Auflage für die Handballen vor Eingabemitteln (Tastatur, Maus) ist ein Abstand von 100 mm bis 150 mm von der Vorderkante der Arbeitsfläche vorzusehen (Abbildung 29).

Abbildung 28: Beispielhafte Anordnung von Bildschirm, Tastatur und Vorlagenhalter

Als horizontales Blickfeld gilt der Bereich von bis zu 35° beidseitig der zentralen Sehachse. Als vertikales Blickfeld ist der Bereich von der horizontalen Sehachse bis zu 60° nach unten anzusehen (Abbildung 27).

Um eine entspannte Kopfhaltung zu erzielen und visuelle Belastungen zu vermindern, sollte die Blicklinie 13 um etwa 35° aus der Waagerechten abgesenkt werden und einen annähernd rechten Winkel mit der Bildschirmoberfläche bilden (Abbildung 27).

Die oberste Zeile auf dem Bildschirm soll keinesfalls oberhalb der horizontalen Sehachse liegen.

Die Sehabstände müssen der jeweiligen Sehaufgabe entsprechen und sollen mindestens 500 mm betragen. Dabei sind die Anforderungen für Zeichengröße, -gestalt und Abstände zu erfüllen (siehe Abschnitt 7.2.1). Um belastende Akkommodationsvorgänge zu vermeiden, sind bei Arbeiten, die häufige Blickwechsel zwischen Arbeitsmitteln erfordern, möglichst einheitliche Sehabstände einzuhalten.

Bei Bildschirmen mit größeren Anzeigeflächen - zum Beispiel CRT mit Diagonalen ab 19", LCD mit Diagonalen ab 17" - oder beim gleichzeitigen Einsatz von mehreren Bildschirmen können bei entsprechenden Zeichengrößen Sehabstände bis 800 mm erforderlich sein.

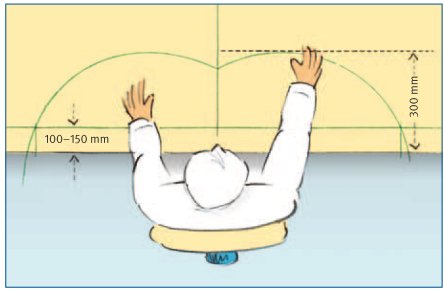

Abbildung 29: Greifraum

Sicherheitstechnische Anforderungen

Der Arbeitstisch muss so gestaltet sein, dass ein Verletzungsrisiko für den Benutzer oder auch für Dritte minimiert ist. Die bestimmungsgemäße und die nach vernünftigem Ermessen vorhersehbare Verwendung sind dabei zu berücksichtigen.

Dies ist gegeben, wenn die Anforderungen hinsichtlich

eingehalten sind.

Die Standsicherheit von Arbeitstischen ist gegeben, wenn sie bei einer vertikalen Belastung der Arbeitsflächenkante mit 750 N nicht kippen. Die möglichen Tisch- beziehungsweise Arbeitsflächeneinstellungen sind dabei zu berücksichtigen - zum Beispiel bei einer verschiebbaren Arbeitsfläche die Rastposition. Das Tischgestell darf keine Stolperstellen bilden.

Steharbeitstische beziehungsweise Stehpulte dürfen nicht kippen, wenn sie vertikal mit 250 N, aufgebracht in 50 mm Abstand von der Arbeitsflächenkante, belastet werden. Gleichzeitig ist eine horizontale Kraft von 25 N aufzubringen.

Die Stabilität von Arbeitstischen beinhaltet ausreichende Festigkeit, Dauerhaltbarkeit, Steifigkeit und Vermeidung störender Schwingungen.

Festigkeit und Dauerhaltbarkeit sind gegeben, wenn Belastungen - zum Beispiel durch Körpergewicht - bei Benutzung oder durch Verschieben und Transport nicht zu Beschädigungen führen. Dabei müssen Kräfte bis zu 1000 N sicher aufgenommen werden.

Ein Mangel an Steifigkeit kann zum Beispiel durch Anstoßen bei manuellen Schreibarbeiten oder dem Einsatz von Druckern zu störenden Schwingungen führen. Dabei dürfen die horizontalen Auslenkungen in definierter Sitz- oder Stehhöhe 5 mm beziehungsweise 8 mm nicht überschreiten. Größere Auslenkungen können zum Teil durch ein gutes Dämpfungsvermögen des Tisches kompensiert werden.

Gefahren durch bewegliche Teile werden vermieden, wenn zugängliche Zwischenräume in jeder Position während der Bewegung entweder< 4 mm oder> 25 mm sind. Das gilt zum Beispiel beim Betätigen einer verschiebbaren Arbeitsfläche oder bei einer Höhenverstellung auch für angrenzende Arbeitsmittel und bauliche Einrichtungen.

Bei neigbaren Arbeitsflächen soll die Neigung nicht größer als 8° sein, um ein Rutschen der Arbeitsmittel zu verhindern.

Um Gefährdungen des Benutzers durch Stolpern über freiliegende elektrische Leitungen und Leitungsschleifen zu vermeiden, sind vertikale und horizontale Installationskanäle erforderlich (siehe auch Abschnitt 7.3.6).

Arbeitsflächen müssen für den Gebrauch ausreichend kratz- und abriebfest sowie beständig gegen Zigarettenglut und chemische Einflüsse sein. Reflexionsgrade (Helligkeit) müssen im Bereich von 0,15 bis 0,75 liegen. Bei Glanzgraden (Spiegelung) ist maximal seidenmatt oder ein 60°-Reflektometerwert bis 20 zulässig.

Bei Tischen mit besonderen Ausstattungsmerkmalen - zum Beispiel verschiebbare Arbeitsfläche, Höhenverstellung, Freiformflächen - müssen Benutzerinformationen vorliegen.

Ergonomische Gestaltung

Die folgenden Faktoren haben wesentlicher Einfluss auf die Gestaltung ergonomischer Arbeitstische:

Höhe

Unter Berücksichtigung der Verstellmöglichkeiten des Arbeitstisches/der -fläche sollte die Arbeitshöhe an die unterschiedlichen Körpermaße des Menschen und die Arbeitsaufgabe sowohl im Sitzen als auch im Stehen angepasst werden können (Abbildung 30). Die Arbeitsflächenhöhe hat einen wesentlichen Einfluss auf die Körperhaltung.

Es können unterschiedliche Tischsysteme eingesetzt werden (Abbildung 31):

Höhenverstellbare Arbeitsflächen, die sich sowohl im Sitzen als auch im Stehen nutzen lassen, wirken sich günstig auf den Bewegungsapparat des Menschen aus, wenn durch die Bereitschaft zur Nutzung der Höhenverstellung die Sitz-Steh-Dynamik gefördert wird.

Die Höhenverstellung von Arbeitsflächen kann zum Beispiel mittels Seilzug, Kurbeltrieb, Gasfeder, elektromotorischer Antriebe oder auch deren Kombination erfolgen. Der Verstellmechanismus muss sich auch unter Belastung leichtgängig und sicher betätigen lassen.

Unter Berücksichtigung der zum Teil miteinander in Konflikt stehenden Anforderungen der Körpermaße und Körperhaltungen, der mechanischen Konstruktion, der verwendeten Arbeitsmittel und anderer Faktoren sind Mindestanforderungen für Abmessungen und Verstellbereiche festgelegt. Eine ausreichende Bewegungsfreiheit ist für den Menschen gegeben, wenn die Mindestanforderungen eingehalten sind.

Entspannte und ermüdungsfreie Körperhaltungen bei guter Bewegungsfreiheit - ohne Benutzung einer Fußstütze - werden insbesondere für kleine und große Benutzer gefördert, wenn die Empfehlungen für Abmessungen und Verstellbereiche erreicht werden (Tabelle 10).

Abbildung 30: Sitz-/Steharbeitstisch
