Regelwerk

DGUV Information 203-087 - Auswahl und Anbringung von Schlüsseltransfersystemen

Oktober 2017




Vorbemerkung

Diese Broschüre soll Betreibern und Konstrukteuren von Maschinen und Anlagen einen Überblick über Aufbau und Funktion von Schlüsseltransfersystemen, sowie deren Auswahl geben. Darüber hinaus werden Informationen zur Anordnung, Anbringung und zum Schutz vor Umgehen gegeben.

Die grundlegenden Anforderungen für Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen, die in der DIN EN ISO 14119 [5] gegeben werden, sollen in Bezug auf Schlüsseltransfersysteme, durch diese Broschüre erläutert werden. Weitere Informationen sind als ISO/TS 19837 [9] in Vorbereitung.

Anwendungsbeispiele, Informationen zur Kennzeichnung, zu den wiederkehrenden Prüfungen, als auch zur Betriebsanleitung, runden diese Broschüre als praxisnahes Dokument ab.

"Was ist ein Schlüsseltransfersystem und wofür wird es eingesetzt?"

Ein Schlüsseltransfersystem ist eine mechanische, elektrische oder anders technologische Einrichtung, die den Zweck hat, die Ausführung von gefahrbringenden Maschinenfunktionen unter festgelegten Bedingungen zu verhindern.

Hierbei sind der zwangsläufige Schlüsseltransfer zwischen den Komponenten und ein zwangsläufiges Sperren einzelner Komponenten für die Realisierung der Sicherheitsfunktion entscheidend.

Abb. 1 und 2 zeigen beispielhafte Darstellungen eines Schlüsseltransfersystems, wobei die verschiedenen Schlüsselkodierungen und zugehörigen Schlösser farblich dargestellt sind.

Schlüsseltransfersysteme eignen sich dazu, den Zugang in Gefahrbereiche oder die Betätigung von Stellteilen nur zuzulassen, wenn vorher festgelegte Abläufe/Zustände (z.B. Trennen der Energiezufuhr zu gefahrbringenden Bewegungen) vollzogen wurden. Ebenfalls wird mit Schlüsseltransfersystemen die Voraussetzung geschaffen, um z.B. einen Start der Maschine/Anlage oder die Betätigung von Stellteilen erst zu ermöglichen, wenn das gesamte Sicherheitskonzept wieder wirksam ist.

Jede einzelne Komponente eines Schlüsseltransfersystems ist für sich betrachtet ein Sicherheitsbauteil nach Artikel 2, c) der EG-Maschinenrichtlinie ( 2006/42/EG) [1], wenn sie gesondert in den Verkehr gebracht wird.

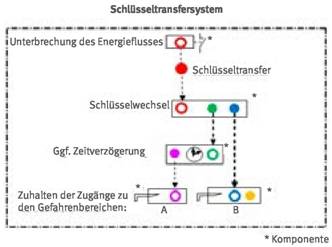

Abb. 1 Beispiel 1 für die Darstellung eines Schlüsseltransfersystems

Abb. 2 Beispiel 2 für die Darstellung eines Schlüsseltransfersystems

Schlüsseltransfersysteme, (Kombination mehrerer Komponenten), werden als Logikeinheiten für Sicherheitsfunktionen, gemäß Anhang IV, Nr.: 21, EG-Maschinenrichtlinie ( 2006/42/EG) [1] betrachtet. Da derzeit keine harmonisierten Normen für Schlüsseltransfersysteme existieren, sind für deren Inverkehrbringen die Konformitätsbewertungsverfahren entsprechend EG-Maschinenrichtlinie ( 2006/42/EG) [1], Artikel 12 (4) vorgeschrieben.

Historische Entwicklung:

Der Grundstein für Schlüsseltransfersysteme wurde im frühen letzten Jahrhundert gelegt, als die Industrialisierung in Europa bereits verstärkt Einzug gehalten hatte. Die komplexer werdenden technologischen Abläufe, verbunden mit den daraus entstehenden Gefahren, machten Überlegungen zu effektiven und vom Anwender einfach zu handhabenden Absicherungsmechanismen notwendig. Das erste patentierte Schlüsseltransfersystem aus den 1920er Jahren beruhte schon damals auf dem Prinzip des zwangsläufigen Funktionsablaufs mit Hilfe von robusten mechanischen Komponenten. Die sich daraus ergebenden besonderen Eigenschaften kennzeichnen noch heute Schlüsseltransfersysteme. Durch technologieübergreifende Weiterentwicklungen mit vielfältigen Zusatzfunktionen werden Schlüsseltransfersysteme für die verschiedensten Anwendungen, neben den bekannten Verriegelungseinrichtungen mit Zuhaltungen, eingesetzt.

1 Anwendungsbereich

Die vorliegende Broschüre gilt für Schlüsseltransfersysteme unterschiedlicher Technologien (z.B. mechanisch, elektrisch, elektromechanisch, pneumatisch, hydraulisch), unabhängig vom Einsatzbereich.

Sie enthält Hinweise für den Aufbau, die Auswahl, Anbringung und Funktionsprüfungen von Schlüsseltransfersystemen und gibt einen Überblick über deren Komponenten.

Wenn Produktnormen für Maschinen und Anlagen (C-Normen) für die Auswahl und Anbringung von Schlüsseltransfersystemen abweichende Anforderungen enthalten, so sind diese vorrangig zu berücksichtigen.

Weiterhin gibt die Broschüre Hinweise auf ergänzende Systeme, wie Verschlusseinrichtungen zum Schutz vor Wiedereinschalten (Lockout/ Tagout-Systeme).

Diese DGUV Information kann angewendet werden, wenn im Ergebnis der Risiko-/Gefährdungsbeurteilung für eine Maschine oder Anlage Schlüsseltransfersysteme und/ oder Lockout/ Tagout-Systeme eingesetzt werden sollen.

2 Begriffe

Die nachfolgenden Begriffe sind gemäß dem Anwendungsbereich dieser Broschüre definiert. Aus diesem Grunde können gleiche Begriffe in anderer Literatur abweichend definiert sein.

Schlüsseltransfersystem
(Trappedkey interlocking system)

Ein Schlüsseltransfersystem ist ein System, bestehend aus verschiedenen Komponenten, wobei der zwangsläufige Schlüsseltransfer zwischen den Komponenten die Sicherheitsfunktion realisiert.

System
(System)

Ein System besteht aus mindestens zwei Komponenten (z.B. Schaltelement und einer Zuhaltungseinrichtung).

Komponente
(Trapped key interlocking device)

Eine Komponente ist eine für sich funktionsfähige Einheit eines Schlüsseltransfersystems (z.B. Schalterelement, Schlüsselwechselstation). Eine Komponente kann aus mehreren Modulen bestehen (siehe Abschnitt 3.1, Bauarten und Funktionsweisen).

Zuhaltungseinrichtung/ Zuhaltung
(Access lock)
