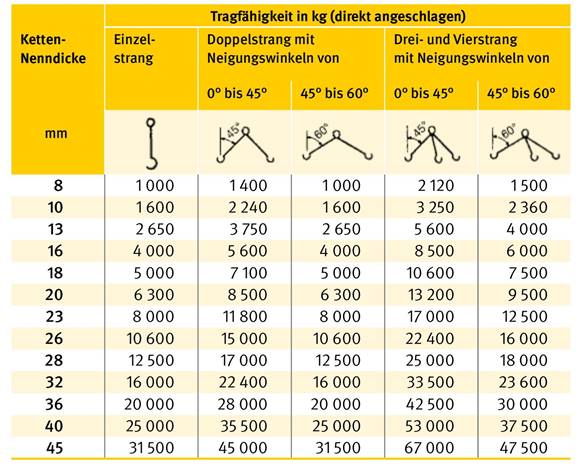

Belastungstabelle
Geschweißte Anschlagketten
Rundstahlketten der Güteklasse 4

Die Tabellen gelten für Anschlagketten in Anlehnung an DIN EN 818-5:1999+A1:2008. Bei Benutzung im Zinkbad gelten höchstens die halben Tabellenwerte.

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Kettenstempel	Kettenanhänger (Beispiel)

Rundstahlketten der Güteklasse 4

Bei Temperaturen über 300 °C verringert sich die Tragfähigkeit wie folgt (siehe DIN EN 818-6:2000+A1:2008):

Beim Feuerverzinken gilt damit: Tabellenwert halbieren!

Siehe: DGUV Regel 109-004 "Rundstahlketten als Anschlagmittel in Feuerverzinkereien".

Ablegereife

Anschlagketten dürfen nicht mehr verwendet werden, wenn die ganze Kette oder ein Einzelglied eine innere Längung von 5 % oder mehr erfahren hat oder wenn die mittlere Gliedstärke an irgendeiner Stelle um mehr als 10 % gegenüber der Ketten-Nenndicke abgenommen hat (siehe DIN 685:2020-08 "Geprüfte Rundstahlketten").

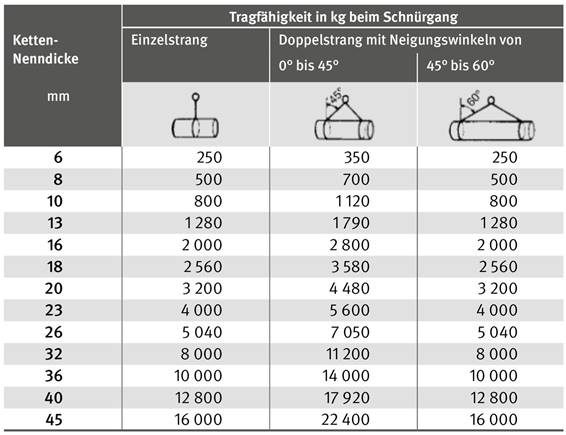

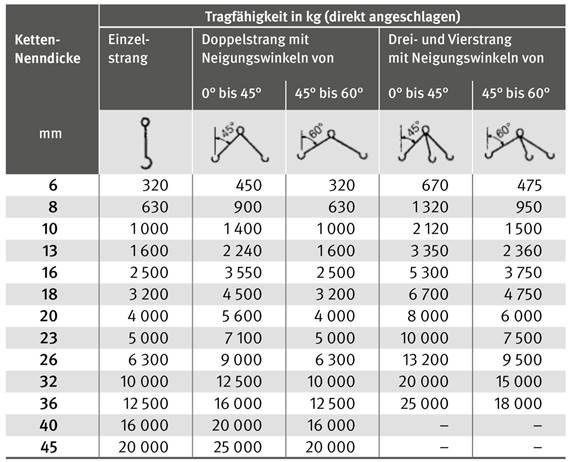

Anschlagmittel aus Rundstahlketten der Güteklasse 2

Die Tabellen gelten für Anschlagketten in Anlehnung an DIN 695:1986-07 aus Rundstahlketten nach DIN 32891:1996-04.

Beim Anschlagen mit mehreren Strängen dürfen nur zwei Stränge als tragend angenommen werden. Dies gilt nicht, wenn sichergestellt ist, dass sich die Last gleichmäßig auch auf weitere Stränge verteilt. Bei ungleicher Lastverteilung darf die zulässige Belastung der einzelnen Stränge nicht überschritten werden.

Kettenstempel	Kettenanhänger (Beispiel)

Rundstahlketten der Güteklasse 2

Bei Temperaturen unter 0 °C und über 100 °C verringert sich die Tragfähigkeit wie folgt:

Ablegereife

Anschlagketten dürfen nicht mehr verwendet werden, wenn die ganze Kette oder ein Einzelglied eine innere Längung von 5 % oder mehr erfahren hat oder wenn die mittlere Gliedstärke an irgendeiner Stelle um mehr als 10 % gegenüber der Ketten-Nenndicke abgenommen hat (siehe DIN 685:2020-08 "Geprüfte Rundstahlketten").

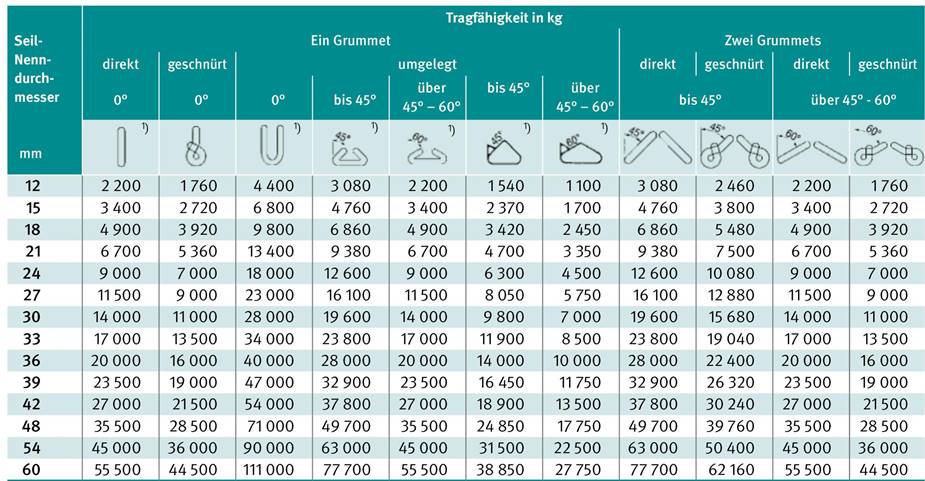

Belastungstabelle G
Kabelschlagseil-Grummets

in Anlehnung an DIN EN 13414-3:2003+A1:2008 mit Stahleinlage, Drahtnennfestigkeit 1770 Nimm ², Seilklassen 6 x19 und 6 x 36

Anmerkung 9: Normalerweise paarweiser Einsatz, Hängegangregeln beachten!

Die Tragfähigkeiten von Seilen mit Faserseele sind ca. 20 % niedriger, siehe DGUV Regel 109-005 "Gebrauch von Anschlag-Drahtseilen", Tabelle 5

Grummets sind endlos gelegte Seile, bei denen an der Austauschstelle die zwei Litzenenden nach innen gelegt sind (keine Fehlstelle!). Die rot markierte Gegenseite mit dem Stoß der innen liegenden Litze darf nicht in den Kranhaken gelegt werden.

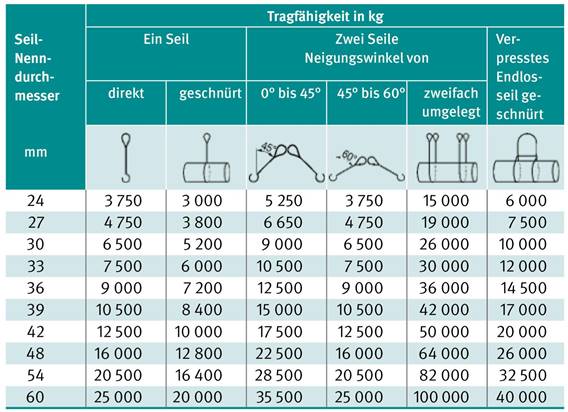

Belastungstabelle K
Kabelschlag-Anschlagseile

Die Tabelle gilt für Kabelschlag-Anschlagseile aus Drahtseilen mit Stahleinlage der Seilklassen 6 x 19 und 6 x 36 mit verpressten Seilendverbindungen in Anlehnung an DIN EN 13414-3:2003+A1:2008 Drahtnennfestigkeit 1770 N/mm² .

Einsatztemperatur für alle Seilarten*)

In der nachfolgenden Tabelle werden die Einsatztemperaturen aufgezeigt, die für Anschlag-Drahtseile zulässig sind, unter Berücksichtigung der Art der Seilverbindungen und der Seileinlagen.

*) siehe DIN EN 13414-2: 2009-02

Gespleißte Seile haben nur 90 % der Tragfähigkeit der Tabelle.

Belastungstabelle
Anschlagmittel aus Naturfaserseilen
