Bestimmung der Ökotoxizität

Biologische Abbaubarkeit
C.9. - Zahn-Wellens-Test

Anhang V
zur RL 67/548/EWG

zur aktuellen Fassung

C.9. 1. Methode

C.9. 1.1. Einleitung

Zweck des Verfahrens ist die Prüfung der potentiellen vollständigen biologischen Abbaubarkeit wasserlöslicher, nichtflüchtiger organischer Stoffe, indem diese in einem statischen Test relativ hohen Konzentrationen von -Mikroorganismen ausgesetzt werden.

Eine physikalisch-chemische Adsorption an suspendierte Feststoffe kann auftreten und muß ggf. bei der Interpretation der Ergebnisse berücksichtigt werden (siehe 3.2).

Die Prüfsubstanzen werden in Konzentrationen verwendet, die DOC-Werten von 50 bis 400 mg/l oder CSB-Werten von 100 bis 1000 mg/l entsprechen (DOC = Dissolved Organic Carbon, gelöster organischer Kohlenstoff; CSB = Chemischer Sauerstoffbedarf). Diese verhältnismäßig hohen Konzentrationen ermöglichen zuverlässige Analysen, Verbindungen mit toxischen Eigenschaften können den Abbauprozeß verzögern oder hemmen.

Bei diesem Verfahren wird die Konzentration des gelösten organischen Kohlenstoffs oder der chemische Sauerstoffbedarf zur Beurteilung der vollständigen biologischen Abbaubarkeit der Prüfsubstanz benutzt.

Werden gleichzeitig spezifische Analysemethoden angewandt, kann die biologische Primär-Abbaubarkeit des Stoffes beurteilt werden (Abnahme der chemischen Ausgangsstruktur).

Mit diesem Verfahren können nur organische Stoffe geprüft werden, die bei der verwendeten Konzentration

Angaben über die relativen Anteile der wichtigsten Komponenten der Prüfsubstanz sind zur Interpretation der erzielten Ergebnisse insbesondere dann nützlich, wenn niedrige oder marginalie Abbauwerte erhalten werden.

Informationen über die Toxizität des Stoffes gegenüber Mikroorganismen sind zur Interpretation niedriger Abbauwerte sowie zur Wahl der geeigneten Prüfkonzentration ebenfalls nützlich.

C.9. 1.2. Definitionen und Einheiten

Der nach Ablauf des Tests erzielte Abbaugrad wird als "Biologische Abbaubarkeit im Zahn-Wellens-Test" angegeben:


DT = Abbau (%) zur Zeit T,
CA = DOC(oder CSB)-Werte des Prüfansatzes 3 Srunden nach Beginn des Tests (mg/l),
CT = DOC(oder CSB)-Werte des Prüfansatzes zur Zeit der Probenahme (mg/l),
CB= DOC(oder CSB)-Werte des Blindansatzes zur Zeit der Probenahme (mg/l),
CBA = DOC(oder CSB)-Werte des Blindansatzes 3 Stunden nach Beginn des Tests (mg/l).

Der Abbaugrad wird auf ganze Prozentzahlen gerundet.

Als prozentualer Abbau wird der Prozentsatz der DOC-(oder CSB)-Verminderung der Prüfsubstanz angegeben.

Die Differenz zwischen dem nach 3 Stunden gemessenen und dem berechneten oder vorzugsweise gemessenen Anfangswert stellt eine nützliche Information über die Eliminierung des Stoffes dar (siehe 3.2 "Interpretation der Ergebnisse").

C.9. 1.3. Referenzsubstanzen

Bei der Untersuchung neuer Stoffe können in einigen Fällen Referenzsubstanzen nützlich sein; spezifische Substanzen können jedoch nicht empfohlen werden.

C.9. 1.4. Prinzip der Methode

Belebtschlamm, mineralische Nährstoffe und die Prüfsubstanz als einzige Kohlenstoffquelle werden in wäßriger Lösung in ein Glasgefäß von 1 bis 4 Liter Volumen mit Rührwerk und Belüftungsvorrichtung gegeben. Die Suspension wird bei 20 bis 25 °C bei diffusem Licht oder in einem dunklen Raum bis zu 28 Tage gerührt und belüftet. Der Abbau wird verfolgt, indem die DOC-(oder CSB-)Werte der Lösung nach Filtration täglich oder in anderen geeigneten Zeitabständen gemessen werden. Das Verhältnis zwischen dem zur Zeit der Probenahme eliminierten DOC- (oder CSB-)Wert und dem 3 Stunden nach Beginn des Tests gemessenen Wert wird als Prozentsatz des biologischen Abbaus angegeben und dient als Maß des Abbaugrades zum betreffenden Zeitpunkt. Das Ergebnis wird jeweils gegen die Zeit graphisch aufgetragen und der biologische Abbau als Kurve dargestellt.

Wird ein spezifisches Analyseverfahren angewandt, so können Änderungen in der Konzentration der Ausgangsverbindung, die infolge des biologischen Abbaus auftreten, gemessen werden (Biologischer Primärabbau).

C.9. 1.5. Qualitätskriterien

In einem Ringversuch ergab sich eine befriedigende Reproduzierbarkeit des Tests.

Die Empfindlichkeit des Verfahrens ist weitgehend abhängig von der Variabilität des Blindansatzes und in geringem Ausmaß von der Genauigkeit der Bestimmung des gelösten organischen Kohlenstoffs sowie der Konzentration der Prüfsubstanz in der Kultursuspension.

C.9. 1.6. Prüfverfahren

C.9. 1.6.1. Vorbereitung

C.9. 1.6.1.1. Reagenzien

Wasser: Trinkwasser mit einem Gehalt an organischem Kohlenstoff < 5 mg/l. Die Konzentration der Kalzium- und Magnesiumionen darf insgesamt 2,7 mMol/l nicht übersteigen; sonst ist eine ausreichende Verdünnung mit deionisiertem oder destilliertem Wasser erforderlich.

Schwefelsäure, p.a.: 50 g/l
Natriumhydroxidlösung, p.a.: 40 g/l
Mineralische Nährlösung: in 1 Liter deionisiertem Wasser ist folgendes zu lösen:
Ammoniumchlorid, NH4CI, p.a.: 38,5 g
Natriumdihydrogenphospat, NaH2PO4ξ 2H2O, p.a.: 33,4 g
Kaliumdihydrogenphosphat, KH2PO4, p. a.: 8,5 g
Dikalium-mono-hydrogenphosphat, K2HPO4, p.a.: 21,75 g.

Dieser Ansatz dient sowohl als Nähr- als auch als Pufferlösung.

C.9. 1.6.1.2. Geräte

Glasgefäße mit 1 bis 4 Liter Volumen (z.B. zylindrische Gefäße).

Rührwerk mit Rührelement aus Glas oder Metall an einem geeigneten Stiel (Das Rührelement sollte sich 5 bis 10 cm über dem Boden des Gefäßes bewegen). Auch ein magnetisches Rührwerk mit einem 7 bis 10 cm langen Magnetstab kann benutzt werden.

Glasrohr von 2 bis 4 mm Innendurchmesser zur Belüftung. Die Rohröffung sollte sich rund 1 cm über dem Boden des Gefäßes befinden.

Zentrifuge (rd. 3.550 g).

pH-Meßgerät.

Gerät zur Messung des gelösten Sauerstoffs.

Papierfilter.

Membranfiltrationsgerät.

Membranfilter, Porengröße 0,45 µm. Die Membranfilter dürfen weder Kohlenstoff freisetzen noch während der Filtration absorbieren.

Analysegerät zur Bestimmung des Gehalts an organischem Kohlenstoff und Ausrüstung zur Bestimmung des chemischen Sauerstoffbedarfs.

C.9. 1.6.1.3. Vorbereitung des lnokulums

Belebtschlamm aus einer biologischen Kläranlage wird gewaschen, indem er mit Wasser (der vorgeschriebenen Qualität) wiederholt zentrifugiert oder sedimentiert wird.

Der Belebtschwamm muß in einem geeigneten Zustand sein. Er ist in einer einwandfrei arbeitenden Kläranlage erhältlich. Um möglichst viele Bakterienarten oder Stämme zu erhalten, sollten evtl. lnokula aus verschiedenen Quellen gemischt werden (z.B. Schlamm aus verschiedenen Kläranlagen, Bodenextrakte, Flußwasser usw.). Das Gemisch ist nach obiger Beschreibung zu behandeln.

Zur Prüfung der Aktivität des Belebtschlammes siehe "Funktionskontrolle" (unter 1.6.2).

C.9. 1.6.1.4. Zubereitung der Testlösungen

In das Testgefäß sind 500 ml Wasser, 2,5 ml/l mineralische Nährlösung und Belebtschlamm in einer Menge von 0,2 bis 1,0 g/l Trockenmasse im Endgemisch zu geben. Man gebe genügend Stammlösung der Prüfsubstanz hinzu, um eine DOC-Konzentration von 50 bis 400 mg/l in der Kultursuspension zu erhalten. Die entsprechenden CSB-Werte sind 100 bis 1000 mg/l. Dann wird mit Wasser bis zu einem Gesamtvolumen von 1 bis 4 Liter aufgefüllt. Das zu wählende Gesamtvolumen ist abhängig von der Anzahl Proben für die DOC- oder CSB-Bestimmungen und vom für das Analyseverfahren benötigten Probevolumen.

In der Regel sind 2 Liter ausreichend. Gleichzeitig mit jeder Testserie ist zumindest eine Kontrolle durchzuführen; der Kontrollansatz (Blindprobe) hierfür enthält nur Belebtschlamm und Mineralnährlösung und wird mit Wasser auf das gleiche Volumen wie die Prüfansätze aufgefüllt.

C.9. 1.6.2. Durchführung der Prüfung

Die Kulturgefäße werden bei diffusem Licht oder in einer Dunkelkammer bei 20 bis 25 °C inkubiert und mit Hilfe eines magnetischen Rührwerks oder eines Schraubenpropellers gerührt. Die Belüftung erfolgt mit Druckluft, die -falls erforderlich - mit einem Wattefilter oder einer Waschflasche zu reinigen ist. Es ist dafür zu sorgen, daß sich der Schlamm nicht absetzt und die Sauerstoffkonzentration nicht unter 2 mg/l sinkt.

Der pH-Wert ist in regelmäßigen Abständen zu prüfen (z.B. täglich) und ggf. auf 7 bis 8 einzustellen.

Verdunstungsverluste werden vor jeder Probenahme mit deionisiertem oder destilliertem Wasser ausgeglichen. Hierfür ist es zweckmäßig, das Flüssigkeitsniveau am Gefäß vor Beginn des Tests zu markieren. Nach jeder Probenahme wird bei ausgeschalteter Belüftung und Rührung eine neue Marke angebracht. Die ersten Proben werden jeweils drei Stunden nach Beginn des Tests entnommen, um die Absorption der Prüfsubstanz an den Belebtschlamm zu ermitteln.

Die Elimination der Prüfsubstanz wird verfolgt, indem täglich oder in anderen regelmäßigen Zeitabständen die DOC- oder CSB-Werte bestimmt werden. Die Proben aus dem Prüfansatz und die Blindproben werden durch ein sorgfältig gewaschenes Papierfilter filtriert. Die ersten 5 ml des Filtrats sind zu verwerfen. Schwer zu filtrierende Suspensionen können zuvor durch Zentrifugation (10 Minuten) vorgereinigt werden. Die DOC- und DSB-Bestimmungen werden mindestens doppelt ausgeführt. Die Ansätze werden bis zu 28 Tage inkubiert.

Anmerkung: Proben, die nach dieser Behandlung noch trüb sind, werden durch Membranfilter filtriert. Die Membranfilter dürfen keine organischen Stoffe freisetzen oder adsorbieren.

Funktionskontrolle des Belebtschlamms

Parallel zu jeder Testserie ist ein Ansatz mit einer Substanz, deren Abbauverhalten bekannt ist, zu prüfen, um die Abbau-Kapazität des Belebtschlammes zu kontrollieren. Diäthylenglykol hat sich hierfür als zweckmäßig erwiesen.

Adaptation

Werden Analysen in relativ kurzen Zeitabständen (z.B. täglich) durchgeführt, so läßt sich die Adaptation aufgrund der Abbaukurve klar erkennen (siehe Abbildung 2). Der Test sollte deshalb nicht unmittelbar vor einem Wochenende begonnen werden. Erfolgt die Adaptation am Ende der normalen Testdauer, so kann der Test bis zum vollständigen Abbau der Prüfsubstanz verlängert werden.

Anmerkung: Ist eine eingehendere Kenntnis über das Verhalten des adaptierten Belebtschlammes erforderlich, so wird dieser nach folgendem Verfahren ein weiteres Mal mit der gleichen Prüfsubstanz inkubiert:

Rührwerk und Belüftung werden ausgeschaltet, damit sich der Belebtschlamm absetzen kann. Die überstehende Flüssigkeit wird entfernt, man füllt mit Wasser (Testqualität) auf 2 Liter auf, rührt 15 Minuten lang und läßt den Schlamm absetzen. Die überstehende Flüssigkeit wird wiederum entfernt und der Test mit dem verbleibenden Schlamm und der gleichen Prüfsubstanz wie oben unter 1.6.1.4 und 1.6.2 beschrieben wiederholt. Der Belebtschlamm kann auch durch Zentrifugieren anstatt durch Absetzen gewonnen werden.

Der adaptierte Schlamm kann mit frischem Belebtschlamm gemischt werden, so daß wiederum 0,2 bis 1 g Trockengewicht pro Liter in der Kultursuspension erreicht werden.

Vorbereitung für die Analyse

Die Proben werden in der Regel durch ein sorgfältig gewaschenes Papierfilter filtriert (zum Waschen verwende man entionisiertes Wasser).

Trübe Proben werden durch Membranfilter (0,45 µm) filtriert.

Die DOC-Konzentrarion wird in Probefiltraten (die ersten 5 ml werden verworfen) mit dem TOC-Meßgerat doppelt bestimmt. Kann das Filtrat nicht am gleichen Tag analysiert werden, so muß es bis zum nächsten Tag im Kühlschrank aufbewahrt werden. Von längeren Lagerungen wird abgeraten.

Die CSB-Konzentration der Probefiltrate wird nach dem in der Literaturangabe (2) beschriebenen Verfahren bestimmt.

C.9. 2. Daten und Auswertung

Die DOC- und CSB-Konzentrationen werden in den Proben, wie oben in 1.6.2 beschrieben, mindestens doppelt bestimmt. Der Abbau zum Zeitpunkt T wird nach der unter 1.2 oben angegebenen Formel mit den Definitionen berechnet.

Der Abbaugrad wird auf ganze Prozentzahlen aufgerundet. Der nach Ablauf des Tests erreichte Abbau wird als "Biologische Abbaubarkeit im Zahn-Wellens-Test" angegeben.

Anmerkung: Wird vor Ablauf der Testzeit ein vollständiger Abbau erreicht und dieses Ergebnis in einer zweiten Analyse am nächsten Tag bestätigt, so kann die Prüfung beendet werden.

C.9. 3. Schlußbericht

C.9. 3.1 Prüfbericht

Im Prüfbericht ist, wenn möglich, folgendes anzugeben:


C.9. 3.2. Interpretation der Ergebnisse

Eine fortschreitende Abnahme des DOC (CSB) innerhalb von Tagen oder Wochen weist auf einen biologischen Abbau des Teststoffes hin.

Eine physikalisch-chemische Adsorption kann jedoch in manchen Fällen auch eine Rolle spielen; ein Hinweis darauf besteht, wenn während der ersten drei Stunden eine vollständige oder teilweise DOC-(CSB-)Abnahme festgestellt wird und der Unterschied zwischen der überstehenden Flüssigkeit in den Proben aus dem Kontrollgefäß und dem Testgefäß unerwartet niedrig ist.

Soll zwischen vollständigem (oder teilweisem) biologischem Abbau und Adsorption unterschieden werden, sind weitere Tests erforderlich. Hierfür bieten sich mehrere Möglichkeiten an; am besten verwendet man jedoch überstehende Kultursuspension aus dem Prüfansatz als Inokulum in einem Grundstufen-Test (vorzugsweise in einem respirometrischen Test).

Prüfsubstanzen, die eine weitgehende, nicht durch Adsorption bedingte Abnahme des DOC-(CSB)Gehalts in diesem Test aufweisen, sind als potentiell biologisch abbaubar zu betrachten. Eine partielle nichtadsorptive Abnahme weist darauf hin, daß der Stoff zumindest teilweise biologisch abbaubar ist.

Erfolgt keine oder nur eine geringe DOC-(CSB)Abnahme, kann dies möglicherweise auf einer Hemmung der Mikroorganismen durch den zu prüfenden Stoff beruhen. Eine Hemmung kann sich auch durch Auflösung und Verlust des Schlammes sowie einer Trübung der überstehenden Kultursuspension zeigen. In solchen Fällen ist die Prüfung mit einer niedrigeren Konzentration des zu prüfenden Stoffes zu wiederholen.

Durch spezifische Analysenmethoden oder den Einsatz14C-markierte Prüfsubstanzen läßt sich evtl. eine höhere Empfindlichkeit erreichen. Wird14C-markierte Prüfsubstanz verwendet, läßt sich durch Nachweis des entstehenden14CO2 bestätigen, daß ein biologischer Abbau stattgefunden hat.

Werden die Ergebnisse auch in Form des biologischen Primär-Abbaus angegeben, so sollten, wenn möglich, Angaben über die Veränderungen der chemischen Struktur gemacht werden, die die mangelnde Wiederauffindung der Ausgangssubstanz begründen.

Die Eignung der Analysenmethode sowie die damit bestimmten Werte im Nährmedium ohne Zusatz der Prüfsubstanz müssen angegeben werden.

C.9. 4. Literatur

(1) OECD Paris, 1981, Test Guideline 302 B, Beschluß des Rates C(81) 30 Final.

(2) C.6. Abbaubarkeit: Chemischer Sauerstoffbedarf

Anlage
zur RL 67/548/EWG Anhang V C.9.

Beispiel einer Auswertung

Organische Verbindung: 4-Äthoxybenzoesäure
Theoretische Testkonzentration: 600 mg/l
Theoretischer DOC-Gehalt: 390 mg/l
Impfgut (Inokulum): Kläranlage . . .
Konzentration: 1 Gramm Trockensubstanz/l
Stand der Adaptation: nicht adaptiert
Analyse: DOC-Bestimmung
Probemenge: 3 ml
Kontrollsubstanz: Diäthylenglykol
Toxizität der Verbindung: keine toxische Wirkung unter 1000 mg/l
Angewandter Test: Gärröhrentest


Zeit Kontrollsubstanz Prüfsubstanz
Blindansatz
DOC1
mg/I
DOC1
mg/l
Netto
DOC
mg/I
Abbau
%
DOC1
mg/l
Netto
DOC
mg/I
Abbau
0 - - 300,0 - - 390,0 -
3 Std. 4,0 298,0 294,0 2 371,6 367,6 6
1 Tag 6,1 288,3 282,2 6 373,3 367,2 6
2 Tage 5,0 281,2 276,2 8 360,0 355,0 9
5 Tage 6,3 270,5 264,2 12 193,8 187,5 52
6 Tage 7,4 253,3 245,9 18 143,9 136,5 65
7 Tage 11,3 212,5 201,2 33 104,5 93,2 76
8 Tage 7,8 142,5 134,7 55 58,9 51,1 87
9 Tage 7,0 35,0 28,0 91 18,1 11,1 97
10 Tage 18,0 37,0 19,0 94 20,0 2,0 99
1) Mittelwerte aus dreifacher Bestimmung.

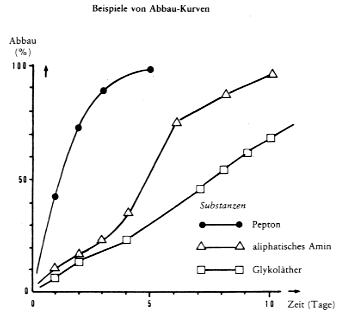

Abbildung 1: Beispiele von Abbaukurven

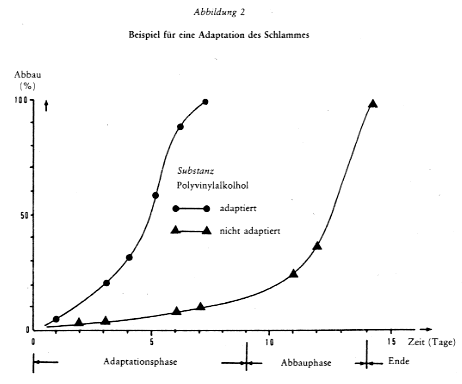

Abbildung 2: Beispiel für die Adaption eines Schlammes
