Der Schiffskörper muss aus Schiffbaustahl oder aus einem anderen mindestens gleichwertigen Metall gebaut sein, wobei die Gleichwertigkeit sich auf die mechanischen Eigenschaften und auf Beständigkeit gegen Temperatur- und Feuereinwirkung bezieht.

(1)

1. Jeder Laderaum muss vorn und hinten durch wasserdichte Metallschotte begrenzt sein.
2. Die Laderäume dürfen kein gemeinsames Schott mit den Brennstofftanks haben.

(2) Die Laderaumböden müssen so gebaut sein, dass sie gereinigt und getrocknet werden können.

(3) Die Lukenabdeckungen müssen sprühwasserdicht und wetterdicht sein oder durch wasserdichte Planen abgedeckt sein.

Planen, die zum Abdecken der Laderäume verwendet werden, müssen schwer entflammbar sein.

(4) In den Laderäumen darf keine Heizeinrichtung eingebaut sein.

(1) Jeder Laderaum muss mit zwei voneinander unabhängigen Saugventilatoren belüftet werden können. Die Kapazität muss so ausgelegt sein, dass das Volumen des leeren Laderaums mindestens fünfmal je Stunde erneuert werden kann. Der Ventilator muss so ausgeführt sein, dass Funkenbildung bei Berührung eines Flügels mit dem Lüftergehäuse sowie elektrostatische Aufladung ausgeschlossen sind. Die Absaugschächte müssen bis zu 50 mm Abstand an den Laderaumboden geführt sein und sich an dessen äußersten Enden befinden. Die Zuströmung von Gasen und Dämpfen zum Absaugeschacht muss auch bei Beförderung in loser Schüttung gewährleistet sein.

Sind die Absaugschächte abnehmbar, müssen sie für den Zusammenbau mit dem Ventilator geeignet sein und sicher befestigt werden können. Der Schutz gegen Witterungseinflüsse und Spritzwasser muss gegeben sein.

Die Zuluft muss während des Ventilierens gewährleistet sein.

(2) Die Lüftungseinrichtung eines Laderaumes muss so angeordnet sein, dass gefährliche Gase nicht in die Wohnungen, das Steuerhaus oder die Maschinenräume eindringen können.

(3) Wohnungen und Betriebsräume müssen belüftet werden können.

(1) Wohnungen müssen durch Metallschotte ohne Öffnungen von den Laderäumen getrennt sein.

(2) Die zu den Laderäumen gerichteten Öffnungen der Wohnungen und des Steuerhauses müssen gasdicht geschlossen werden können.

(3) Zugänge und Öffnungen von Maschinenräumen und Betriebsräumen dürfen nicht zum geschützten Bereich gerichtet sein.

Wallgänge und Doppelböden dürfen zur Aufnahme von Ballastwasser eingerichtet werden.

(1) Es dürfen nur Verbrennungsmotoren eingebaut sein, die mit Kraftstoff betrieben werden, der einen Flammpunkt von mehr als 55 °C hat.

(2) Lüftungsöffnungen von Maschinenräumen und Ansaugöffnungen von Motoren, wenn die Motoren die Luft nicht direkt aus dem Maschinenraum ansaugen, müssen mindestens 2,00 m vom geschützten Bereich entfernt sein.

(3) Funkenbildung muss im geschützten Bereich ausgeschlossen sein.

(1) Doppelböden im Laderaumbereich dürfen als Brennstofftank eingerichtet werden, wenn ihre Höhe mindestens 0,60 m beträgt.

Brennstoffleitungen und Öffnungen dieser Tanks im Laderaum sind verboten.

(2) Lüftungsrohre aller Brennstofftanks müssen bis 0,50 m über das freie Deck geführt sein. Ihre Öffnungen und die Öffnungen von Überlaufrohren, die auf Deck führen, müssen mit einem durch ein Gitter oder eine Lochplatte gebildeten Schutz versehen sein.

(1) Abgase müssen durch ein Abgasrohr nach oben oder durch die Bordwand ins Freie geleitet werden. Die Austrittsöffnung muss mindestens 2,00 m von den Laderaumöffnungen entfernt sein. Die Abgasrohre von Motoren müssen so verlegt sein, dass die Abgase sich vom Schiff entfernen. Abgasrohre dürfen nicht im geschützten Bereich angeordnet sein.

(2) Abgasrohre müssen mit einer Vorrichtung zum Schutz gegen das Austreten von Funken versehen sein, z.B. Funkenfänger.

Lenzpumpen für Laderäume müssen innerhalb des geschützten Bereichs aufgestellt sein. Dies gilt nicht, wenn das Lenzen mittels Ejektoren erfolgt.

(1) Das Schiff muss mit einer Feuerlöscheinrichtung versehen sein. Die Einrichtung muss den nachstehenden Anforderungen entsprechen:

• sie muss von zwei unabhängigen Feuerlösch- oder Ballastpumpen gespeist werden; eine davon muss jederzeit betriebsbereit sein. Diese Pumpen dürfen nicht im gleichen Raum aufgestellt sein;
• sie muss durch eine Wasserleitung versorgt werden, die im geschützten Bereich oberhalb des Decks mindestens drei Wasserentnahmeanschlüsse hat. Es müssen drei dazu passende, ausreichend lange Schläuche mit Sprühstrahlrohren mit einem Düsendurchmesser von mindestens 12 mm vorhanden sein. Mindestens zwei nicht vom gleichen Anschlussstutzen ausgehende Wasserstrahle müssen gleichzeitig jede Stelle des Decks im geschützten Bereich erreichen können.
  Durch ein federbelastetes Rückschlagventil muss sichergestellt sein, dass Gase nicht durch die Feuerlöscheinrichtung in Wohnungen oder Betriebsräume außerhalb des geschützten Bereichs gelangen können.
• die Kapazität der Einrichtung muss mindestens so ausgelegt sein, dass bei gleichzeitiger Benutzung von zwei Sprühstrahlrohren von jeder Stelle an Bord aus eine Wurfweite erreicht wird, die mindestens der Schiffsbreite entspricht.

An Bord von Schubleichtern ohne eigenen Antrieb genügt eine Feuerlösch- oder Ballastpumpe.

(2) Maschinenräume müssen mit einer festeingebauten Feuerlöscheinrichtung versehen sein, die von Deck aus in Betrieb gesetzt werden kann.

(3) Die in Rn. 10.240 vorgeschriebenen zwei Handfeuerlöscher müssen sich im geschützten Bereich befinden oder in unmittelbarer Nähe davon.

(1) Die Mündungen der Schornsteine müssen sich mindestens 2,00 m von den Laderaumöffnungen befinden. Es müssen Einrichtungen vorhanden sein, die das Austreten von Funken und das Eindringen von Wasser verhindern.

(2) Heiz-, Koch- und Kühlgeräte dürfen weder mit flüssigen Kraftstoffen, noch mit Flüssiggas noch mit festen Brennstoffen betrieben werden. Wenn Heizgeräte oder Heizkessel im Maschinenraum oder in einem besonders dafür geeigneten Raum aufgestellt sind, dürfen diese jedoch mit flüssigem Kraftstoff mit einem Flammpunkt von mehr als 55 °C betrieben werden.

Koch- und Kühlgeräte sind nur in Steuerhäusern mit metallischem Unterteil und in Wohnungen zugelassen.

(3) Außerhalb der Wohnungen und des Steuerhauses sind nur elektrische Beleuchtungsgeräte zugelassen.

(1) Elektrische Einrichtungen im geschützten Bereich müssen durch zentral angeordnete Schalter spannungslos gemacht werden können, sofern sie nicht

• in den Laderäumen dem Typ "bescheinigte Sicherheit" mindestens für Temperaturklasse T4 und Explosionsgruppe II B, und
• im geschützten Bereich an Deck dem Typ "begrenzt Explosionsgefahr" entsprechen.

Die entsprechenden Stromkreise müssen mit Kontrollampen versehen sein, die anzeigen, ob der Stromkreis unter Spannung steht oder nicht.

Die Schalter müssen gegen unbeabsichtigtes Einschalten gesichert sein. Die in diesem Bereich verwendeten Steckdosen müssen so ausgeführt sein, dass das Herstellen und das Lösen der Steckverbindung nur im spannungslosen Zustand möglich ist.

(2) Elektrische Antriebsmotoren für Laderaumlüfter, die im Luftstrom angeordnet sind, müssen dem Typ "bescheinigte Sicherheit" entsprechen.

Im geschützten Bereich dürfen keine beweglichen Kupplungen oder Abzweigungen und keine nicht verriegelbaren Steckdosen vorhanden sein.

(3) Steckdosen für den Anschluss von Signal- und Landstegbeleuchtung und von Containern müssen in unmittelbarer Nähe des Signalmastes, des Landsteges oder des Containers am Schiff fest montiert sein. Steckdosen für den Anschluss von Tauchpumpen und von Laderaumventilatoren müssen in unmittelbarer Nähe der Laderaumöffnung am Schiff fest montiert sein.

(1) Kabel und Steckdosen im geschützten Bereich müssen gegen mechanische Beschädigungen geschützt sein.

(2) Bewegliche Leitungen im geschützten Bereich sind verboten, ausgenommen für eigensichere Stromkreise sowie für den Anschluss von Signal- und Landstegbeleuchtung, von Containern, Tauchpumpen, Laderaumventilatoren und elektrisch betriebenen Lukendeckelwagen.

(3) Für die nach Absatz (2) zulässigen beweglichen Kabel dürfen nur Schlauchleitungen des Typs H 07 RN-F nach 245 IEC-66 oder Kabel mindestens in gleichwertiger Ausführung mit einem Mindestquerschnitt der Leiter von 1,5 mm² verwendet werden. Diese Kabel müssen möglichst kurz und so geführt sein, dass eine unbeabsichtigte Beschädigung nicht zu befürchten ist.

Drahtseile, die über den Laderäumen verlaufen, sowie alle Masten müssen geerdet sein, sofern sie nicht durch die Art ihres Einbaues mit dem Schiffskörper metallisch leitend verbunden sind.

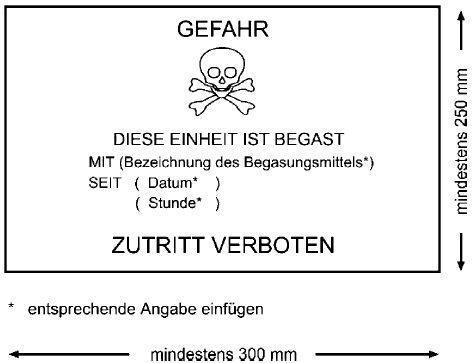

Die Hinweistafeln mit dem Zutrittsverbot gemäß Rn. 10.371 müssen von beiden Schiffsseiten aus deutlich lesbar sein.

(1) Die Hinweistafeln mit dem Rauchverbot gemäß Rn. 10.374 müssen von beiden Schiffsseiten aus deutlich lesbar sein.

(2) In der Nähe des Zugangs zu Stellen, an denen das Rauchen oder die Verwendung von Feuer oder offenem Licht nicht immer verboten ist, müssen Hinweisschilder die Umstände angeben, unter denen das Verbot gilt.

(3) In den Wohnungen und im Steuerhaus muss in der Nähe jedes Ausgangs ein Aschenbecher angebracht sein.

(1) Doppelhüllenschiffe, die dazu bestimmt sind, gefährliche Güter der Klassen 2, 3, 4.1, 5.2, 6.1, 8 oder 9, ausgenommen Ziffer 31b) 32b), 41b) und 42b) der Klasse 4.1 und Ziffer 1b), 2b), 11b) und 12b) der Klasse 5.2, in größeren als den in Rn. 10.401 (1) aufgeführten Mengen oder der Klasse 7 Rn. 2704 Blätter 5-13 der Anlage a (ADR) zu befördern, müssen unter Aufsicht einer anerkannten Klassifikationsgesellschaft für deren höchste Klasse gebaut oder umgebaut sein.

Dies muss durch eine Bescheinigung der Klassifikationsgesellschaft bestätigt sein.

(2) Laufende Klasse ist nicht erforderlich.

(3) Spätere Umbauten und Großreparaturen am Schiffskörper müssen unter Aufsicht dieser Klassifikationsgesellschaft durchgeführt werden.

(1) Das Schiff muss im geschützten Bereich als Doppelhüllenschiff mit Wallgängen und Doppelboden ausgeführt sein.

(2) Der Abstand zwischen der Seitenwand des Schiffes und der Seitenwand des Laderaums muss mindestens 0,80 m betragen. Unbeschadet der Vorschriften hinsichtlich der Breite der Verkehrswege an Deck ist eine Verringerung dieses Abstandes bis auf 0,60 m zulässig, wenn gegenüber den Dimensionierungsvorschriften nach der Bauvorschrift einer anerkannten Klassifikationsgesellschaft folgende Verstärkungen vorhanden sind:

1. Bei Ausführung der Seite des Schiffes im Längsspantensystem darf der Spantabstand nicht größer als 0,60 m sein. Die Längsspanten sind durch Rahmen, ähnlich Bodenträgern mit Erleichterungslöchern versehen, in Abständen von höchstens 1,80 m abzufangen.
2. Bei Ausführung der Seite des Schiffes im Querspantensystem müssen entweder:
   • zwei Längsstringer angeordnet werden. Der Abstand der Längsstringer voneinander und vom Gangbord darf nicht größer als 0,80 m sein. Die Stringer müssen mindestens die gleiche Höhe wie die Querspanten haben und der Gurtquerschnitt darf nicht weniger als 15 cm² betragen.
     Die Längsstringer sind durch Rahmen, ähnlich Bodenträgern mit Erleichterungslöchern versehen, in Abständen von höchstens 3,60 m abzufangen. Der Seitenquerspant und die Laderaumschottsteife müssen an der Kimm durch ein Knieblech mit einer Mindesthöhe von 0,90 m und der Dicke der Bodenwrangen miteinander verbunden sein; oder:
   • auf jedem Spant müssen Rahmen, ähnlich Bodenträgern mit Erleichterungslöchern versehen, angeordnet werden.
3. Die Gangborde müssen in Abständen von höchstens 32,00 m durch Querschotte oder Stützrohre miteinander verbunden sein.

   Anstelle der unter Buchstabe c) genannten Bedingung genügt der rechnerische Nachweis durch eine anerkannte Klassifikationsgesellschaft, dass durch die Anordnung zusätzlicher Verstärkungen in den Wallgängen ausreichende Querfestigkeit vorhanden ist.

(3) Die Doppelbodenhöhe muss mindestens 0,50 m betragen, jedoch darf sie unter den Lenzbrunnen auf 0,40 m verringert werden, wobei ein Lenzbrunnen nicht mehr als 0,03 m³ Inhalt haben darf.

Räume, deren Zu- oder Ausgänge im Leckfall teilweise oder ganz eintauchen, müssen mit einem Notausgang versehen werden, der mindestens 0,10 m über der Schwimmebene liegt.

(1) Eine ausreichende Stabilität einschließlich Leckstabilität muss nachgewiesen sein.

(2) Die Grundwerte für die Stabilitätsberechnung - Schiffsleergewicht und Lage des Gewichtsschwerpunktes - müssen entweder durch einen Krängungsversuch oder durch eine detaillierte Gewichtsberechnung ermittelt werden. Hierbei muss das Schiffsleergewicht durch einen Tiefgangsnachweis am Schiff kontrolliert werden, wobei die durch Gewichtsberechnung ermittelten Massen nicht mehr als ± 5 % von dem durch Tiefgangsablesung ermittelten Deplacement abweichen dürfen.

(3) Ausreichende Intaktstabilität muss für alle Stadien des Be- und Entladens und für den Beladungsendzustand nachgewiesen werden.

Die Schwimmfähigkeit im Leckfall muss für den ungünstigsten Beladungszustand nachgewiesen werden. Hierbei muss für die kritischen Zwischenzustände und für den Endzustand der Flutung der rechnerische Nachweis der genügenden Stabilität erbracht werden. Treten in Zwischenzuständen negative Stabilitätswerte auf, können sie akzeptiert werden, wenn der weitere Verlauf der Leckhebelarmkurve ausreichende positive Stabilitätswerte aufweist.

(1) Die sich aus der Leckrechnung ergebenden Intaktstabilitätsforderungen dürfen nicht unterschritten werden.

(2) Bei Beförderung der Ladung in Containern muss darüber hinaus ausreichende Stabilität gemäß den Bestimmungen der in Rn. 10.001 (1) genannten Vorschriften gegeben sein.

(3) Die strengere der Forderungen aus Absatz (1) und (2) ist für das Schiff maßgeblich.

(1) Für den Leckfall sind folgende Annahmen zu berücksichtigen:

1. Ausdehnung des Schadens an einer Schiffsseite:
   Längsausdehnung: mindestens 0,10 L, jedoch nicht weniger als 5,00 m,
   Querausdehnung: 0,59 m.
   Senkrechte Ausdehnung: von der Basis aufwärts unbegrenzt.
2. Ausdehnung des Schadens am Schiffsboden:
   Längsausdehnung: mindestens 0,10 L, jedoch nicht weniger als 5,00 m,
   Querausdehnung: 3,00 m,
   Senkrechte Ausdehnung: von der Basis 0,49 m aufwärts, Sumpf ausgenommen.
3. Alle in den Beschädigungsbereich fallenden Schotte sind als leck anzusehen, das heißt, die Schotteinteilung muss so gewählt sein, dass das Schiff auch nach dem Fluten von zwei oder mehr direkt hintereinander liegenden Abteilungen schwimmfähig bleibt.
   Dabei ist Folgendes zu beachten:
   • Bei einer Bodenbeschädigung sind auch querschiffs nebeneinanderliegende Abteilungen als geflutet anzusehen.
   • Die Unterseite von nicht wasserdicht verschließbaren Öffnungen (z.B. von Türen, Fenstern, Einstiegluken) muss im Endzustand der Flutung mindestens 0,10 m über der Schwimmebene liegen.
   • Im Allgemeinen ist mit einer Flutbarkeit von 95 % zu rechnen. Wird durch eine Berechnung nachgewiesen, dass die mittlere Flutbarkeit in irgendeiner Abteilung kleiner als 95 % ist, so kann der errechnete Wert eingesetzt werden.

   Es sind jedoch die folgenden Mindestwerte einzusetzen:

   • Maschinenräume 85 %
   • Besatzungsräume 95 %
   • Doppelböden, Öltanks, Ballasttanks usw. je nachdem, ob sie ihrer Bestimmung entsprechend für das auf der Ebene der tiefsten Einsenkung schwimmende Schiff als voll oder leer angenommen werden müssen 0 oder 95 %

   Für den Hauptmaschinenraum braucht nur die Schwimmfähigkeit für den Einabteilungsstatus nachgewiesen zu werden, d. h. Maschinenraumendschotte gelten als nicht beschädigt.

(2) In der Gleichgewichtslage (Endschwimmlage) darf die Neigung des Schiffes 12° nicht überschreiten. Nicht wasserdicht verschlossene Öffnungen dürfen erst nach Erreichen der Gleichgewichtslage eintauchen. Tauchen derartige Öffnungen vorher ein, sind die dazugehörigen Räume bei der Leckrechnung als geflutet anzusehen.

Über die Gleichgewichtslage hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel> 0,05 m in Verbindung mit einer Fläche> 0,0065 m·rad aufweisen. Diese Mindestwerte der Stabilität sind bis zum Eintauchen der ersten nicht wetterdicht verschlossenen Öffnung, jedoch vor einem Neigungswinkel< 27° einzuhalten. Tauchen nicht wetterdicht verschlossene Öffnungen vorher ein, sind die dazugehörigen Räume bei der Leckrechnung als geflutet anzusehen.

(3) Binnenschiffe mit ungesicherter Containerladung haben folgende Leckstabilitätskriterien einzuhalten:

In der Gleichgewichtslage (Endschwimmlage) darf die Neigung des Schiffes 5° nicht überschreiten. Nicht wasserdicht verschlossene Öffnungen dürfen erst nach Erreichen der Gleichgewichtslage eintauchen. Tauchen derartige Öffnungen vorher ein, sind die dazugehörigen Räume bei der Leckrechnung als geflutet anzusehen.

Über die Gleichgewichtslage hinaus muss der positive Bereich der Hebelarmkurve eine Fläche> 0,0065 m·rad aufweisen. Diese Mindestwerte der Stabilität sind bis zum Eintauchen der ersten nicht wetterdicht verschlossenen Öffnung, jedoch vor einem Neigungswinkel< 10° einzuhalten. Tauchen nicht wetterdicht verschlossene Öffnungen vorher ein, sind die dazugehörigen Räume bei der Leckrechnung als geflutet anzusehen.

(4) Wenn Öffnungen, über die unbeschädigte Abteilungen zusätzlich fluten können, wasserdicht verschlossen werden können, müssen diese Verschlusseinrichtungen entsprechend ihren Anforderungen beschriftet sein.

(5) Werden Quer- oder Niederflutöffnungen zur Verringerung von Asymmetrien vorgesehen, muss der Ausgleich innerhalb von 15 Minuten erfolgen, wenn im Zwischenzustand ausreichende Leckstabilitätswerte nachgewiesen werden.

Seeschiffe müssen entweder dem III. Teil dieser Anlage oder den Vorschriften von SOLAS Kapitel II-2, Regel 54 und den nachfolgend aufgeführten Vorschriften entsprechen.

Der Schiffskörper muss aus Schiffbaustahl oder aus einem anderen mindestens gleichwertigen Metall gebaut sein, wobei die Gleichwertigkeit sich auf die mechanischen Eigenschaften und auf Beständigkeit gegen Temperatur- und Feuereinwirkung bezieht.

Wallgänge und Doppelböden dürfen zur Aufnahme von Ballastwasser eingerichtet werden.

(1) Es dürfen nur Verbrennungsmotoren eingebaut sein, die mit Kraftstoff betrieben werden, der einen Flammpunkt von mehr als 60 °C hat.

(2) Ansaugöffnungen der Motoren müssen mindestens 2,00 m vom geschützten Bereich entfernt sein.

(3) Funkenbildung muss im geschützten Bereich ausgeschlossen sein.

(1) Abgase müssen durch ein Abgasrohr nach oben oder durch die Bordwand ins Freie geleitet werden. Die Austrittsöffnung muss mindestens 2,00 m von den Laderaumöffnungen entfernt sein. Die Abgasrohre von Motoren müssen so verlegt sein, dass die Abgase sich vom Schiff entfernen. Abgasrohre dürfen nicht im geschützten Bereich angeordnet werden.

(2) Abgasrohre müssen mit einer Vorrichtung zum Schutz gegen das Austreten von Funken versehen sein; z.B. Funkenfänger.

(1) Die Mündungen der Schornsteine müssen sich mindestens 2,00 m von den Laderaumöffnungen befinden. Es müssen Einrichtungen vorhanden sein, die das Austreten von Funken und das Eindringen von Wasser verhindern.

(2) Heiz-, Koch- und Kühlgeräte dürfen weder mit flüssigen Kraftstoffen, noch mit Flüssiggas oder mit festen Brennstoffen betrieben werden.

Wenn Heizgeräte oder Heizkessel im Maschinenraum oder in einem besonders dafür geeigneten Raum aufgestellt sind, dürfen diese jedoch mit flüssigem Kraftstoff mit einem Flammpunkt von mehr als 55 °C betrieben werden.

Koch- und Kühlgeräte sind nur in Steuerhäusern mit metallischem Unterteil und in Wohnungen zugelassen.

(3) Außerhalb der Wohnungen und des Steuerhauses sind nur elektrische Beleuchtungsgeräte zugelassen.

Die Hinweistafeln mit dem Zutrittsverbot gemäß Rn. 10.371 müssen von beiden Schiffsseiten aus deutlich lesbar sein.

(1) Die Hinweistafeln mit dem Rauchverbot gemäß Rn. 10.374 müssen von beiden Schiffsseiten aus deutlich lesbar sein.

(2) In der Nähe des Zugangs zu Stellen, an denen das Rauchen oder die Verwendung von Feuer oder offenem Licht nicht immer verboten ist, müssen Hinweisschilder die Umstände angeben, unter denen das Verbot gilt.

(3) In den Wohnungen und im Steuerhaus muss in der Nähe jedes Ausgangs ein Aschenbecher angebracht sein.

(1) Doppelhüllenschiffe, die dazu bestimmt sind, gefährliche Güter der Klassen 2, 3, 4.1, 5.2, 6.1, 8 oder 9, ausgenommen Ziffer 31b), 32b), 41b) und 42b) der Klasse 4.1 und Ziffer 1b), 2b), 11b) und 12b) der Klasse 5.2, in größeren als den in Rn. 10.401 (1) aufgeführten Mengen oder der Klasse 7 Rn. 2704 Blätter 5-13 der Anlage a (ADR) zu befördern, müssen unter Aufsicht einer anerkannten Klassifikationsgesellschaft für deren höchste Klasse gebaut sein. Dies muss durch eine Bescheinigung der Klassifikationsgesellschaft bestätigt sein.

(2) Die Klasse muss aufrechterhalten werden.

(1) Das Schiff muss im geschützten Bereich als Doppelhüllenschiff mit Wallgängen und Doppelboden ausgeführt sein.

(2) Der Abstand zwischen der Seitenwand des Schiffes und der Seitenwand des Laderaums muss mindestens 0,80 m betragen. An den Schiffsenden ist eine lokale Unterschreitung zulässig, sofern das kleinste Maß zwischen den Wänden (lotrecht gemessen) 0,60 m nicht unterschreitet. Eine ausreichende Festigkeit der Verbände (Längs- und Querfestigkeit sowie örtliche Festigkeit) ist durch Vorlage des Klassenzeugnisses nachzuweisen.

(3) Die Doppelbodenhöhe muss mindestens 0,50 m betragen, jedoch darf sie unter den Lenzbrunnen auf 0,40 m verringert werden, wobei ein Lenzbrunnen nicht mehr als 0,03 m³ Inhalt haben darf.

(1) Eine ausreichende Stabilität einschließlich Leckstabilität muss nachgewiesen sein.

(2) Die Grundwerte für die Stabilitätsberechnung - Schiffsleergewicht und Lage des Gewichtsschwerpunktes - müssen entweder durch einen Krängungsversuch oder durch eine detaillierte Gewichtsberechnung ermittelt werden. Hierbei muss das Schiffsleergewicht durch einen Tiefgangsnachweis am Schiff kontrolliert werden, wobei die durch Gewichtsberechnung ermittelten Massen nicht mehr als ± 5 % von dem durch Tiefgangsablesung ermittelten Deplacement abweichen dürfen.

(3) Ausreichende Intaktstabilität muss für alle Stadien des Be- und Entladens und für den Beladungsendzustand nachgewiesen werden.

Die Schwimmfähigkeit im Leckfall muss für den ungünstigsten Beladungszustand nachgewiesen werden. Hierbei muss für die kritischen Zwischenzustände und für den Endzustand der Flutung der rechnerische Nachweis der genügenden Stabilität erbracht werden. Treten in Zwischenzuständen negative Stabilitätswerte auf, können sie akzeptiert werden, wenn der weitere Verlauf der Leckhebelarmkurve ausreichende positive Stabilitätswerte aufweist.

(1) Die sich aus der Leckrechnung ergebenden Intaktstabilitätsforderungen dürfen nicht unterschritten werden.

(2) Bei Beförderung der Ladung in Containern ist darüber hinaus ausreichende Stabilität gemäß den in Rn. 10.001 (1) genannten Vorschriften nachzuweisen.

(3) Die strengere der Forderungen aus Absatz (1) und (2) ist für das Schiff maßgeblich.

(4) Für Seeschiffe gelten die Anforderungen in Absatz (2) als erfüllt, wenn die Stabilität den IMO-Resolutionen A.167(ES. IV) und A.206(VII) entspricht und die entsprechenden Stabilitätsunterlagen von der zuständige Behörde geprüft wurden und die Container auf die für die Seeschifffahrt übliche Weise gesichert sind.

(1) Für den Leckfall sind folgende Annahmen zu berücksichtigen:

1. Ausdehnung des Schadens an einer Schiffsseite:
   Längsausdehnung: mindestens 0,10 L, jedoch nicht weniger als 5,00 m,
   Querausdehnung: 0,59 m.
   Senkrechte Ausdehnung: von der Basis aufwärts unbegrenzt.
2. Ausdehnung des Schadens am Schiffsboden:
   Längsausdehnung: mindestens 0,10 L, jedoch nicht weniger als 5,00 m,
   Querausdehnung: 3,00 m,
   Senkrechte Ausdehnung: von der Basis 0,49 m aufwärts, Sumpf ausgenommen.
3. Alle in den Beschädigungsbereich fallenden Schotte sind als Leck anzusehen, das heißt, die Schotteinteilung muss so gewählt sein, dass das Schiff auch nach dem Fluten von zwei oder mehr direkt hintereinander liegenden Abteilungen schwimmfähig bleibt.
   Dabei ist Folgendes zu beachten:
   • Bei einer Bodenbeschädigung sind auch querschiffs nebeneinanderliegende Abteilungen als geflutet anzusehen.
   • Die Unterseite von nicht wasserdicht verschließbaren Öffnungen (z.B. von Türen, Fenstern, Einstiegluken) muss im Endzustand der Flutung mindestens 0,10 m über der Schwimmebene liegen.
   • Im Allgemeinen ist mit einer Flutbarkeit von 95 % zu rechnen. Wird durch eine Berechnung nachgewiesen, dass die mittlere Flutbarkeit in irgendeiner Abteilung kleiner als 95 % ist, so kann der errechnete Wert eingesetzt werden.

   Es sind jedoch die folgenden Mindestwerte einzusetzen:

   • Maschinenräume 85 %
   • Besatzungsräume 95 %
   • Doppelböden, Öltanks, Ballasttanks usw. je nachdem, ob sie ihrer Bestimmung entsprechend für das auf der Ebene der tiefsten Einsenkung schwimmende Schiff als voll oder leer angenommen werden müssen 0 oder 95 %

   Für den Hauptmaschinenraum braucht nur die Schwimmfähigkeit für den Einabteilungsstatus nachgewiesen zu werden, d. h. Maschinenraumendschotte gelten als nicht beschädigt.

(2) In der Gleichgewichtslage (Endschwimmlage) darf die Neigung des Schiffes 12° nicht überschreiten. Nicht wasserdicht verschlossene Öffnungen dürfen erst nach Erreichen der Gleichgewichtslage eintauchen. Tauchen derartige Öffnungen vorher ein, sind die dazugehörigen Räume bei der Leckrechnung als geflutet anzusehen.

Über die Gleichgewichtslage hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel> 0,05 m in Verbindung mit einer Fläche> 0,0065 m·rad aufweisen. Diese Mindestwerte der Stabilität sind bis zum Eintauchen der ersten nicht wetterdicht verschlossenen Öffnung, jedoch vor einem Neigungswinkel< 27° einzuhalten. Tauchen nicht wetterdicht verschlossene Öffnungen vorher ein, sind die dazugehörigen Räume bei der Leckrechnung als geflutet anzusehen.

(3) Wenn Öffnungen, über die unbeschädigte Abteilungen zusätzlich fluten können, wasserdicht verschlossen werden können, müssen diese Verschlusseinrichtungen entsprechend ihren Anforderungen beschriftet sein.

(4) Werden Quer- oder Niederflutöffnungen zur Verringerung von Asymmetrien vorgesehen, muss der Ausgleich innerhalb von 15 Minuten erfolgen, wenn im Zwischenzustand ausreichende Leckstabilitätswerte nachgewiesen werden.

Zulassungszeugnis Nr.: ...........................................................
nach Anlage B.1 Rn. 10.282 ADN

1. Name des Schiffes: .............................................................

2. Amtliche Schiffsnummer: ..................................................

3. Art des Schiffes: .................................................................

4. Zusätzliche Anforderungen:

Schiff aufgrund von Rn. 10.219 (1)¹⁾

Schiff aufgrund von Rn. 210.219 (3)¹⁾

Das Schiff entspricht den zusätzlichen Bauvorschriften der Anlage B.1 des ADN für Doppelhüllenschiffe¹⁾

5. Zugelassene Abweichungen:

..................................................................................................................................................

..................................................................................................................................................

6. Die Gültigkeit dieses Zulassungszeugnisses erlischt am ..................................... (Datum)

7. Das vorhergehende Zulassungszeugnis Nr. wurde am ........................................ (Datum) von ..................... (zuständige Behörde) ausgestellt.

8. Das Schiff ist zugelassen zur Beförderung gefährlicher Güter auf Grund:

• eigener Untersuchung vom¹⁾.............................. (Datum)
• der Bescheinigung der anerkannten Klassifikationsgesellschaft¹⁾
  (Name der Klassifikationsgesellschaft) .......................... vom ..........................(Datum)

9. unter Zulassung der Gleichwertigkeiten:¹⁾

..................................................................................................................................................

..................................................................................................................................................

..................................................................................................................................................

10. anhand von Ausnahmegenehmigungen:¹⁾

..................................................................................................................................................

..................................................................................................................................................

11. Ausgestellt in: ...................................... (Ort) am .............................................. (Datum)

12. (Siegel)

(Zuständige Behörde)

(Unterschrift)

_______
1) Nichtzutreffendes streichen

13. Die Gültigkeit dieses Zulassungszeugnisses wird gemäß Rn. 10.282 (4) der Anlage B.1 ADN verlängert.

bis zum ......................................................................................... (Datum)

14. Ausgestellt in: .............................. (Ort) den ......................................... (Datum)

15. (Siegel)

(zuständige Behörde)

(Unterschrift)

Vorläufiges Zulassungszeugnis Nr.: ......................................
nach Anlage B.1 Rn. 10.283 ADN

1. Name des Schiffes: ............................................................

2. Amtliche Schiffsnummer: .................................................

3. Art des Schiffes: ................................................................

4. Zusätzliche Anforderungen:

Schiff aufgrund von Rn. 10.219 (1)¹⁾

Schiff aufgrund von Rn. 210.219 (3)¹⁾

Das Schiff entspricht den zusätzlichen Bauvorschriften der Anlage B.1 des ADN für Doppelhüllenschiffe¹⁾

5. Zugelassene Abweichungen: .............................................................................................

................................................................................................................................................

................................................................................................................................................

6. Dieses vorläufige Zulassungszeugnis ist gültig¹⁾

6.1 bis zum ......................................................................................................................

6.2 für einen einzige Reise von ................................... bis ................................................

7. Ausgestellt in: ....................................... (Ort) am ............................................... (Datum)

8. (Siegel)

(Zuständige Behörde)

(Unterschrift)

________
1) Nichtzutreffendes streichen

Bescheinigung

über besondere Kenntnisse des ADN

*) Nichtzutreffendes streichen

Inhalt .............
Aktivität ................
kleine Ziffer "7" in der unteren Ecke Symbol und Aufschriften schwarz
Grund: weiß
senkrechter Streifen: rot

oder

Grund: weiß

Grund: weiß oder geeigneter kontrastierender Grund

Der Zettel ist mit den Pfeilspitzen nach oben anzubringen
