Prüfung bei gleichbleibenden Drehzahlen  Anhang III
zur Anlage XVI StVZO

1 Einleitung

1.1 Dieser Anhang beschreibt das Verfahren für die Durchführung der Prüfung des Motors bei verschiedenen gleichbleibenden Drehzahlen bei 80 Prozent der Vollast.

1.2 Die Prüfung kann entweder an einer Zugmaschine oder an einem Motor vorgenommen werden.

2 Meßverfahren

2.1 Die Trübung der Abgase ist bei gleichbleibender Drehzahl bei 80 Prozent der Vollast des Motors zu messen. Es sind 6 Messungen vorzunehmen, die gleichmäßig zwischen der Höchstleistungsdrehzahl des Motors und der größeren der folgenden Motordrehzahl aufzuteilen sind:

Die äußeren Meßpunkte müssen an den Enden des vorstehend angegebenen Meßbereichs liegen.

2.2 Für Dieselmotoren mit Ladeluftgebläse, das beliebig eingeschaltet werden kann und bei denen die Einschaltung des Ladeluftgebläses selbsttätig eine Erhöhung der Einspritzmenge mit sich bringt, sind die Messungen mit und ohne Aufladung durchzuführen.

Für jede Drehzahl gilt der jeweils erhaltene größere Wert als Meßwert.

3 Prüfbedingungen

3.1 Zugmaschine oder Motor

3.1.1 Der Motor oder die Zugmaschine ist in gutem mechanischen Zustand vorzuführen. Der Motor muß eingelaufen sein.

3.1.2 Der Motor ist mit der Ausrüstung nach Anhang II zu prüfen.

3.1 3 Der Motor muß nach den Angaben des Herstellers und nach Anhang II eingestellt sein.

3 1.4 Die Auspuffanlage darf kein Leck aufweisen, das eine Verdünnung der Abgase zur Folge hat.

3.1.5 Der Motor muß sich unter den nach Angaben des Herstellers normalen Betriebsbedingungen befinden. Insbesondere müssen das Kühlwasser und das 91 die vom Hersteller angegebene normale Temperatur haben.

3.2 Kraftstoff

Als Kraftstoff ist der Bezugskraftstoff nach den technischen Daten des Anhangs V zu benützen.

3.3 Prüfraum

3.3.1 Die absolute Temperatur T in Kelvin des Prüfraums und der atmosphärische Druck H in Torr sind festzustellen.

Dann ist der Faktor F zu ermitteln, der wie folgt bestimmt ist:

3.3.2 Eine Prüfung ist nur anzuerkennen, wenn 0,98 < F < 1,02 ist.

3.4 Entnahme- und Meßgeräte

Der Absorptionskoeffizient der Abgase ist mit einem Trübungsmeßgerät zu bestimmen, das den Vorschriften des Anhangs VII entspricht und das nach Anhang VIII aufgebaut ist.

4 Grenzwerte

4.1 Für jede der 6 Drehzahlen, bei denen Messungen der Absorptionskoeffizienten nach Punkt 2.1 vorgenommen werden, wird der Nennwert des Luftdurchsatzes G in Liter/Sekunde nach den folgenden Formeln berechnet:

V: Hubraum des Motors in Liter,

n: Drehzahl in Umdrehungen/Minute.

4.2 Für jede Drehzahl darf der Absorptionskoeffizient der Abgase den Grenzwert nach der Tabelle in Anhang VI nicht überschreiten. Entspricht, der Luftdurchsatzwert keinem der in dieser Tabelle angegebenen Werte, so gilt der durch lineare Interpolation ermittelte Grenzwert.

.

Prüfung bei freier Beschleunigung  Anhang IV
zur Anlage XVI StVZO

1 Prüfbedingungen

1.1 Die Prüfung ist an einer Zugmaschine oder an einem Motor vorzunehmen, der der Prüfung nach Anhang III unterzogen wurde.

1.1.1 Wird die Prüfung an einem Motor auf dem Prüfstand durchgeführt, so hat sie möglichst bald nach der Prüfung der Trübung bei gleichbleibenden Drehzahlen zu erfolgen. Insbesondere müssen das Kühlwasser und das 01 die vom Hersteller angegebene normale Temperatur haben.

1.1.2 Wird die Prüfung an einer stillstehenden Zugmaschine durchgeführt, so ist der Motor zuvor durch eine Straßenfahrt auf normale Betriebsbedingungen zu bringen. Die Prüfung hat möglichst bald nach Beendigung der Straßenfahrt zu erfolgen.

1.2 Der Brennraum darf nicht durch einen länger dauernden Leerlauf vor der Prüfung abgekühlt oder verschmutzt werden.

1.3 Es gelten die Prüfbedingungen nach den Punkten 3.1, 3.2 und 3.3 des Anhangs III,

1.4 Für die Entnahme- und Meßgeräte gelten die Bedingungen nach Punkt 3.4 des Anhangs III.

2 Durchführung der Prüfungen

2.1 Wird die Prüfung auf einem Prüfstand vorgenommen, so ist der Motor von der Bremse zu lösen; diese ist entweder durch die sich drehenden Teile des Getriebes in Leerlaufstellung oder durch eine Schwungmasse die diesen Teilen möglichst genau entspricht, zu ersetzen.

2.2 Wird die Prüfung an einer Zugmaschine durchgeführt, so muß sich das Getriebe in Leerlaufstellung befinden und die Kupplung eingerückt sein.

2.3 Bei Leerlauf des Motors ist das Fahrpedal schnell und stoßfrei so durchzutreten, daß die größte Fördermenge der Einspritzpumpe erzielt wird. Diese Stellung ist beizubehalten, bis die größte Drehzahl des Motors erreicht wird und der Regler abregelt. Sobald diese Drehzahl erreicht ist, wird das Gaspedal losgelassen, bis der Motor wieder auf Leerlauf geht und das Trübungsmeßgerät sich wieder im entsprechenden Zustand befindet.

2.4 Der Vorgang nach Punkt 2.3 ist mindestens sechsmal zu wiederholen, um die Auspuffanlage zu reinigen und um gegebenenfalls die Geräte nachstellen zu können. Die Höchstwerte der Trübung sind bei jeder der aufeinanderfolgenden Beschleunigungen festzuhalten, bis man konstante Werte erhält. Die Werte, die während des Leerlaufs des Motors nach jeder Beschleunigung auftreten, sind nicht zu berücksichtigen. Die. abgelesenen Werte gelten als konstant, wenn 4 aufeinanderfolgende Werte innerhalb einer Bandbreite von 0,25 m-1 liegen und dabei keine stetige Abnahme festzustellen ist. Der festzuhaltende Absorptionskoeffizient XM ist das arithmetische Mittel dieser 4 Werte.

2.5 Für Motoren mit Ladeluftgebläse gelten folgende besondere Vorschriften:

2.5.1 Für Motoren mit Ladeluftgebläse, das mit dem Motor mechanisch gekuppelt oder von diesem mechanisch angetrieben wird und das auskuppelbar ist, sind 2 vollständige Meßreihen mit vorhergehenden Beschleunigungen durchzuführen, wobei das Ladeluftgebläse einmal eingekuppelt und das andere Mal ausgekuppelt ist. Als Meßergebnis ist der höhere Wert der beiden Meßreihen festzuhalten.

2.5.2 Für Motoren mit Ladeluftgebläse, die durch Nebenschluß (By-pass) vom Führersitz aus abgeschaltet werden können, ist die Prüfung mit und ohne Nebenschluß durchzuführen. Als Meßergebnis ist der höhere Wert der beiden Meßreihen festzuhalten.

3 Ermittlung des korrigierten Wertes des Absorptionskoeffizienten

3.1 Bezeichnungen

XM Wert des Absorptionskoeffizienten, gemessen bei freier Beschleunigung nach Punkt 2.4;
XL korrigierter Wert des Absorptionskoeffizienten bei freier Beschleunigung;
SM Wert des Absorptionskoeffizienten, gemessen bei gleichbleibender Drehzahl (Punkt 2.1 des Anhangs III), der dem bei gleichem t

Luftdurchsatz vorgeschriebenen Grenzwert am nächsten kommt;

SL Wert des Absorptionskoeffizienten, der nach Punkt 4.2 des Anhangs III. für den Luftdurchsatz vorgeschrieben ist, der dem Meßpunkt entspricht, der zum Wert SM führte;
L effektive Länge des Lichtstrahls im Trübungsmeßgerät.

3.2 Sind die Absorptionskoeffizienten in m-1 und die effektive Länge des Lichtstrahls in Meter ausgedrückt, so der korrigierte Wert XL der kleinere der beiden nachfolgenden Ausdrücke:

XLx = SL/SM x XM oder XL" = XM + 0,5

.

Technische Daten des Bezugskraftstoffs für die Prüfung zur Erteilung der Betriebserlaubnis und für die Nachprüfung der Übereinstimmung der Produktion  Anhang V
zur Anlage XVI StVZO


  Grenzwerte und Einheiten Verfahren
Dichte 15/4 °C 0,830 ± 0,005 ASTM D 1298-67
Siedeverlauf

50 %

90 %

Siedeende



min. 245 °C

330 ± 10 ° C

max. 370 °C



ASTM D 86-67

Cetanzahl 54 ± 3 ASTM D 976-66
kinematische Viskosität bei 100 °F 3 ± 0,5 cSt ASTM D 445-65
Schwefelgehalt 0,4 ± 0,1 Gew. ASTM D 129-64
Flammpunkt min. 55 °C ASTM D 93-71
Trübungspunkt max. - 7 °C ASTM D 2500-66
Anilinpunkt 69 °C ± 5 °C ASTM D 611-64
Kohlenstoffanteil für 10 % Rückstand max. 0,2 Gew. % ASTM D 524-64
Aschegehalt max. 0,01 Gew. % ASTM D 482-63
Wassergehalt max. 0,05 Gew. % ASTM D 95-70
Kupferlamellenkorrosion bei 100 °C max. 1 ASTM D 130-68
unterer Heizwert 10 250 ± 100 kcal/kg
18 450 ± 180 BTU/Ib
ASTM D 2-68
(ap. VI)
Säurezahl null mg KOH/g ASTM D 974-64
Anmerkung: Der Kraftstoff darf nur durch direkte Destillation gewonnen werden; er braucht nicht entschwefelt zu sein; - er darf keinerlei Zusatzstoffe enthalten.

.

Grenzwerte für die Prüfung bei gleichbleibenden Drehzahlen  Anhang VI
zur Anlage XVI StVZO
Nennwerte des Luftdurchsatzes G Liter/Sekunde Absorptionskoeffizient k m-1
< 42
45
50
2,26
2,19
2,08
55
60
65
70
1,985
1,90
1,84
1,775
75
80
85
1,72
1,665
1,62
90
95
100
1,575
1,535
1,495
105
110
115
1,465
1,425
1,395
120
125
130
1,37
1,345
1,32
135
140
145
1,30
1,27
1,25
150
155
160
1,225
1,205
1,19
165
170
175
1,17
1,155
1,14
180
185
190
1,125
1,11 !
1,095
195
200
1,08
1,065
Anmerkung: Die vorstehenden Werte sind auf 0,01 oder 0,005 gerundet; dies bedeutet jedoch nicht, daß die Messungen mit dieser Genauigkeit durchgeführt werden müssen.

.

Eigenschaften der Trübungsmeßgeräte  Anhang VII
zur Anlage XVI StVZO

1. Anwendungsbereich

In diesem Anhang sind die Bedingungen festgelegt, denen die Trübungsmeßgeräte entsprechen müssen, die für Prüfungen nach den Anhängen III und IV benutzt werden.

2 Grundsätzliche Vorschriften für die Trübungsmef3geräte

2.1 Das zu messende Gas muß sich in einer Kammer befinden, deren Innenflächen nicht reflektierend sind.

2.2 Die effektive Länge der Lichtabsorptionsstrecke ist unter Berücksichtigung des möglichen Einflusses von Schutzeinrichtungen für die Lichtquelle und für die Photozelle zu bestimmen. Diese effektive Länge ist auf dem Gerät anzugeben.

2.3 Die Anzeigeeinrichtung des Trübungsmeßgeräts muß 2 Skalen haben. Die eine muß absolute Einheiten der Lichtabsorption von 0 bis ∞ (m-1 aufweisen, die andere muß linear von 0 bis 100 geteilt sein; beide Skalen müssen sich von dem Wert 0 für den gesamten Lichtstrom bis zu dem Größtwert der Skalen für die vollständige Lichtundurchlässigkeit erstrecken.

3 Bauvorschriften

3.1 Allgemeines

Trübungsmeßgeräte müssen so beschaffen sein, daß die Rauchkammer mit Rauch gleichmäßiger Trübung gefüllt ist, wenn sie bei gleichbleibenden Drehzahlen betrieben werden.

3.2 Rauchkammer und Gehäuse des Trübungsmeßgeräts

3.2.1 Das auf die Photozelle fallende Streulicht, das von inneren Reflexionen oder von Lichtstreuung herrührt, muß auf ein Mindestmaß beschränkt sein (z.B. durch eine mattschwarze Oberfläche der inneren Flächen und eine allgemein geeignete Anordnung).

3.2.2 Die optischen Eigenschaften müssen gewährleisten, daß der Wert für Streuung und Reflexion zusammen eine Einheit der linearen Skala nicht überschreitet, wenn die Rauchkammer durch Rauch mit einem Absorptionskoeffizienten von etwa 1,7 m-1 gefüllt ist.

3.3 Lichtquelle

Die Lichtquelle muß aus einer Glühlampe bestehen, deren Farbtemperatur zwischen 2800 Kund 3250 K liegt.

3.4 Empfänger

3.4.1 Der Empfänger muß aus einer Photozelle bestehen, deren spektrale Empfindlichkeit der Hellempfindlichkeitskurve des menschlichen Auges angepaßt ist (Höchstempfindlichkeit im Bereich 550/570 nm, weniger als 4 % dieser Höchstempfindlichkeit unter 430 nm und über 680 nm).

3.4.2 Der elektrische Kreis einschließlich der Anzeigeeinrichtung muß so beschaffen sein, daß der von der Photozelle gelieferte Strom eine lineare Funktion der Stärke des empfangenen Lichts innerhalb des Betriebs-Temperaturbereichs der Photozelle ist.

3.5 Skalen

3.5.1 Der Absorptionskoeffizient k ist aus der Formel Φ = Φ0 × e-klzu berechnen, worin L die effektive Länge der Lichtabsorptionsstrecke, Φ0 der eintretende Lichtstrom und 4> der austretende Lichtstrom sind. Kann die effektive Länge L eines Trübungsmeßgerätetyps nicht unmittelbar von dessen Geometrie her bestimmt werden, so ist die effektive Länge L

zu bestimmen.

3.5.2 Der Zusammenhang zwischen der linearen Skala mit der Teilung 0 bis 100 und dem Absorptionskoeffizient k ist durch die Formel

gegeben. Dabei bedeutet N einen Ablesewert auf der linearen Skala und k den entsprechenden Wert des Absorptionskoeffizienten.

3.5.3 Die Anzeigeeinrichtung des Trübungsmeßgeräts muß es ermöglichen, einen Absorptionskoeffizienten von 1,7 m-1 mit einer Genauigkeit von 0,025 m-1 abzulesen

3.6 Einstellung und Prüfung des Meßgeräts

3.6.1 Der elektrische Kreis der Photozelle und der Anzeigeeinrichtung muß einstellbar sein, um den Zeiger auf 0 bringen zu können, wenn der Lichtstrom durch die mit reiner Luft gefüllte Rauchkammer oder eine Kammer mit gleichen Eigenschaften geht.

3.6.2 Bei ausgeschalteter Lampe und offenem oder kurzgeschlossenem elektrischem Kreis muß die Anzeige auf der Skala für den Absorptionskoeffizienten ~ betragen, und nach Wiedereinschalten des Kreises muß die Anzeige bei ∞ bleiben.

3.6.3 Es ist die folgende Nachprüfung durchzuführen: In die Rauchkammer wird ein Filter eingeführt, der ein Gas mit einem bekannten Absorptionskoeffizienten k darstellt, der, nach Nr. 3.5.1 gemessen, zwischen 1,6 m-1 und 1,8 m' beträgt. Der Wert k muß mit einer Genauigkeit von 0,025 m-1 bekannt sein. Die Nachprüfung besteht darin, festzustellen, ob dieser Wert um nicht mehr als 0,05 m1 von dem vom Anzeigegerät abgelesenen Wert abweicht, wenn der Filter zwischen Lichtquelle und Photozelle gebracht wird.

3.7 Ansprechzeit des Trübungsmeßgeräts

3.7.1 Die Ansprechzeit des elektrischen Meßkreises, angegeben als die Zeit, innerhalb derer der Zeiger 90 % des Skalenendwertes erreicht, wenn ein vollständig lichtundurchlässiger Schirm vor die Photozelle gebracht wird, muß zwischen 0,9 und 1,1 Sekunden liegen.

3.7.2 Die Dämpfung des elektrischen Meßkreises muß so sein, daß das erste Überschwingen über die schließlich konstante Anzeige nach jeder plötzlichen Änderung des Eingangswertes (z.B. Einbringen des Prüffilters) nicht mehr als 4 % dieses Wertes in Einheiten der linearen Skala beträgt.

3.7.3 Die Ansprechzeit des Trübungsmeßgeräts, bedingt durch physikalische Erscheinungen in der Rauchkammer, ist die Zeit, die zwischen dem Beginn des Eintritts der Gase in das Meßgerät und der vollständigen Füllung der Rauchkammer vergeht; sie darf 0,4 Sekunden nicht überschreiten.

3.7.4 Diese Vorschriften gelten nur für Trübungsmel3geräte, die für Trübungsmessungen bei freier Beschleunigung benützt werden.

3.8 Druck des zu messenden Gases und der Spülluft

3.8.1 Der Druck der Abgase in der Rauchkammer darf vom Umgebungsdruck um nicht mehr als 75 mm Wassersäule abweichen.

3.8.2 Die Druckschwankungen des zu messenden Gases und der Spülluft dürfen keine größere Veränderung des Absorptionskoeffizienten von 0,05 m-1 bei einem zu messenden Gas hervorrufen, das einen Absorptionskoeffizienten von 1,7 m-1 hat.

3.8.3 Das Trübungsmeßgerät muß mit geeigneten Einrichtungen für die Messung des Drucks in der Rauchkammer versehen sein.

3.8.4 Die Grenzen der zulässigen Druckschwankungen des Gases und der Spülluft in der Rauchkammer sind vom Hersteller des Gerätes anzugeben.

3.9 Temperatur des zu messenden Gases

3.9.1 Die Temperatur des zu messenden Gases muß an jedem Punkt der Rauchkammer zwischen 70 °C und einer vom Hersteller des Trübungsmeßgeräts angegebenen Höchsttemperatur liegen, so daß die Ablesungen in diesem Temperaturbereich um nicht mehr als 0,1 m-1 schwanken, wenn die Kammer mit einem Gas gefüllt ist, das einen Absorptionskoeffizienten von 1,7 m-1 hat.

3.9.2 Das Trübungsmeßgerät muß mit geeigneten Einrichtungen für die Temperaturmessung in der Rauchkamm versehen sein.

4 Effektive Länge "L" des Trübungsmeßgeräts

4.1 Allgemeines

4.1.1 In einigen Trübungsmeßgerätetypen weisen die Gase zwischen der Lichtquelle und der Photozelle zwischen den transparenten Teilen, die die Lichtquelle und die Photozelle schützen, keine gleichmäßige Trübung auf. In solchen Fällen ist die tatsächliche Länge L jene einer Gassäule mit einheitlicher Trübung, zu der gleichen Lichtabsorption führt wie jene, die festgestellt wird, wenn das Gas normal durch Trübungsmeßgerät geht.

4.1.2 Die effektive Länge der Lichtabsorptionsstrecke erhält man, indem man die Anzeige N des normal arbeiten Trübungsmeßgeräts mit der Anzeige N0 des Trübungsmeßgeräts vergleicht, das derart geändert ist, daß d' Prüfgas eine genau definierte Länge L0 füllt.

4.1.3 Für die Berichtigung des Nullpunkts sind rasch aufeinanderfolgende Vergleichsanzeigen zu verwenden.

4.2 Verfahren für die Bestimmung effektiven Länge L

4 2.1 Die Prüfgase müssen Abgase mit konstanter Trübung oder absorbierende Gase sein, deren Dichte nahezu jener der Abgase entspricht.

4 2.2 Bei dem Trübungsmeßgerät ist eine Säule der Länge L0 genau zu bestimmen, die einheitlich mit Prüfgas gefüllt werden kann und deren Grundflächen nahezu senkrecht zur Richtung der Lichtstrahlen sind. Diese Länge L0 sollte nicht erheblich von der angenommenen effektiven Länge des Trübungsmeßgeräts abweichen.

4.2.3 Die Durchschnittstemperatur der Prüfgase in der Rauchkammer ist zu messen.

4.2.4 Falls erforderlich, darf ein zur Dämpfung der Schwingungen genügend großes Beruhigungsgefäß l<ompakter Bauweise in die Entnahmeleitungen so nahe wie möglich bei der Entnahmesonde eingebaut werden. Auch eine Kühleinrichtung ist zulässig. Durch den Einbau des Beruhigungsgefäßes und des Kühlers darf die Zusammensetzung der Abgase nicht wesentlich beeinflußt werden.

4.2.5 Die Prüfung zur Bestimmung der effektiven Länge besteht darin, daß man eine Probe der Prüfgase zunächst durch das normal arbeitende Trübungsmeßgerät und anschließend durch das gleiche Gerät führt, das nach Nr. 4.1.2 geändert wurde.

4.2.5.1 Die von dem Trübungsmeßgerät abgegebenen Werte sind während der Prüfung mit einem schreibenden Gerät aufzuzeichnen, dessen Ansprechzeit höchstens gleich derjenigen des Trübungsmeßgeräts ist.

4.2.5.2 Bei normal arbeitenden Trübungsmeßgeräten gibt die lineare Skala den Wert N an, und die Anzeige der mittleren Temperatur der Gase ist T in Kelvin.

4.2.5.3 Bei bekannter Länge 1.0, gefüllt mit demselben Prüfgas, gibt die lineare Skala den Wert N0 an, und die Anzeige der mittleren Temperatur der Gase ist T0 in Kelvin.

4.2.6 Die effektive Länge wird dann

4.2.7 Die Prüfung muß mit mindestens 4 Prüfgasen so wiederholt werden, daß sie zu Werten führt, die auf der linearen Skala in regelmäßigen Abständen zwischen 20 und 80 liegen.

4.2.8 Die effektive Länge L des Trübungsmeßgeräts ist das arithmetische Mittel der effektiven Längen, die nach Nr. 4.2.6 mit einem jedem der Prüfgase erhalten werden.

.

Aufbau und Verwendung des Trübungsmeßgeräts  Anhang VIII
zur Anlage XVI StVZO

1 Geltungsbereich

In diesem Anhang sind der Aufbau und die Verwendung der Trübungsmeßgeräte festgelegt, die für Prüfungen nach den Anhängen III und IV benützt werden.

2. Teilstrom-Trübungsmeßgerät

2.1 Aufbau für die Prüfungen bei gleichbleibenden Drehzahlen

2.1.1 Das Verhältnis des Querschnitts der Sonde zum Querschnitt des Auspuffrohrs muß mindestens 0,05 betragen. Der im Auspuffrohr am Eingang der Sonde gemessene Gegendruck darf nicht mehr als 735 Pa betragen.

2.1.2 Die Sonde muß aus einem Rohr bestehen, bei dem ein Ende nach vorn offen ist und das in der Achse des Auspuffrohrs oder des möglicherweise erforderlichen Verlängerungsrohrs liegt. Sie muß sich an einer Stelle befinden, an der die Verteilung des Rauches annähernd gleichmäßig ist. Dazu muß die Sonde möglichst nahe am Ende des Auspuffrohrs oder gegebenenfalls in einem Verlängerungsrohr so angebracht werden, daß das Ende der Sonde in einem gradlinigen Teil liegt, der - wenn D der Durchmesser des Auspuffrohrendes ist - eine Länge von mindestens 6 D in Strömungsrichtung vor dem Entnahmepunkt und 3 D hinter diesem Punkt hat. Wird ein Verlängerungsrohr verwendet, so darf an der Verbindungsstelle keine Fremdluft eintreten.

2.1.3 Der Druck im Auspuffrohr und der Druckabfall in den Entnahmeleitungen müssen so sein, daß die Sonde eine Probe entnimmt, die einer Probe bei isokinetischer Entnahme im wesentlichen gleichwertig ist.

2.1.4 Falls erforderlich, darf ein zur Dämpfung der Schwingungen genügend großes Beruhigungsgefäß kompakter Bauweise in die Entnahmeleitung so nahe wie möglich bei der Entnahmesonde eingebaut werden. Auch eine Kühleinrichtung ist zulässig. Durch den Einbau des Beruhigungsgefäßes und des Kühlers darf die Zusammensetzung der Abgase nicht wesentlich beeinflußt werden.

2.1.5 Eine Drosselklappe oder ein anderes Mittel zur Druckerhöhung des entnommenen Gases kann in das Auspuffrohr in einem Abstand von mindestens 3 D in Strömungsrichtung hinter der Entnahmesonde eingebaut werden.

2.1.6 Die Leitungen zwischen der Sonde, der Kühleinrichtung, dem Beruhigungsgefäß (falls erforderlich) und dem Trübungsmeßgerät müssen so kurz wie möglich sein und die Bedingungen für den Druck und die Temperatur nach Punkt 3.8 und Punkt 3.9 des Anhangs VII erfüllen. Die Leitung muß vom Entnahmepunkt zum Trübungsmeßgerät ansteigend verlegt sein; scharfe Knicke, an denen sich Ruß ansammeln könnte, sind zu vermeiden. Wenn im Trübungsmeßgerät kein Nebenschlußventil (By-pass-Ventil) enthalten ist, muß ein solches davor eingebaut werden.

2.1.7 Während der Prüfung ist sicherzustellen, daß die Vorschriften des Anhangs VII Punkt 3.8 über den Druck und die Vorschriften des Anhangs VII Punkt 3.9 über die Temperatur in der Meßkammer eingehalten sind.

2.2 Aufbau für die Prüfungen bei freier Beschleunigung

2.2.1 Das Verhältnis des Querschnitts der Sonde zum Querschnitt des Auspuffrohrs muß mindestens 0,05 betragen. Der im Auspuffrohr am Eingang der Sonde gemessene Gegendruck darf nicht mehr als 735 Pa betragen.

2.2.2 Die Sonde muß aus einem Rohr bestehen, bei dem ein Ende nach vorn offen ist und das in der Achse des Auspuffrohrs oder des möglicherweise erforderlichen Verlängerungsrohrs liegt. Sie muß sich an einer Stelle befinden, an der die Verteilung des Rauches annähernd gleichmäßig ist. Dazu muß die Sonde möglichst nahe am Ende des Auspuffrohrs oder gegebenenfalls in einem Verlängerungsrohr so angebracht werden, daß das Ende der Sonde in einem gradlinigen Teil liegt, der- wenn D der Durchmesser des Auspuffrohrendes ist - eine Länge von mindestens 6 D in Strömungsrichtung vor dem Entnahmepunkt und 3 D hinter diesem Punkt hat. Wird ein Verlängerungsrohr verwendet, so darf an der Verbindungsstelle keine Fremdluft eintreten.

2.2.3 Bei der Probeentnahme muß der Druck der Probe am Trübungsmeßgerät bei allen Motordrehzahlen innerhalb der Grenzwerte nach Punkt 3.8.2 des Anhangs VII liegen. Dies ist durch Feststellung des Drucks der Probe bei Leerlauf sowie bei Höchstdrehzahl im unbelasteten Zustand zu prüfen. Je nach den Eigenschaften des Trübungsmeßgeräts kann der Druck der Probe durch einen Druckminderer oder eine Drosselklappe im Auspuffrohr oder im Verlängerungsrohr geregelt werden. Unabhängig vom Verfahren darf der im Auspuffrohr am Eingang der Sonde gemessene Gegendruck nicht mehr als 735 Pa betragen.

2.2.4 Die Verbindungsleitungen zum Trübungsmeßgerät müssen so kurz wie möglich sein. Die Leitung muß vom Entnahmepunkt zum Trübungsmeßgerät ansteigend verlegt sein; scharfe Knicke, an denen sich Ruß ansammeln könnte, sind zu vermeiden. Dem Trübungsmeßgerät darf ein Nebenschlußventil (By-pass-Ventil) vorgeschaltet werden, um es vom Abgasstrom trennen zu können, wenn nicht gemessen wird.

3 Vollstrom-Trübungsmeßgerät

Für die Prüfungen bei gleichbleibenden Drehzahlen sowie bei freier Beschleunigung gilt lediglich:

3.1 Die Verbindungsleitungen zwischen dem Auspuff und dem Trübungsmeßgerät dürfen keine Fremdluft einlassen.

3.2 Die Verbindungsleitungen zum Trübungsmeßgerät müssen, wie bei den Teilstrom-Trübungsmeßgeräten, so kurz wie möglich sein. Die Leitungen müssen vom Auspuff bis zum Trübungsmeßgerät ansteigend verlegt sein; scharfe Knicke, an denen sich Ruß ansammeln könnte, sind zu vermeiden. Dem Trübungsmeßgerät darf ein Nebenschlußventil (By-pass-Ventil) vorgeschaltet werden, um es vom Abgasstrom trennen zu können, wenn nicht gemessen wird.

3.3 Vor dem Trübungsmeßgerät ist eine Kühleinrichtung zulässig.

.

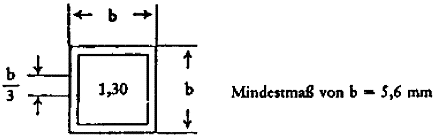

  Muster des Kennzeichens für den korrigierten Wert des Absorptionskoeffizienten Anhang IX
zur Anlage XVI StVZO

Das gezeigte Kennzeichen bedeutet, daß der korrigierte Wert des Absorptionskoeffizienten 1,30 m-1 beträgt.

.

  Anhang X
zur Anlage XVI StVZO


Name der Behörde

Anhang zum EWG-Betriebserlaubnisbogen hinsichtlich
der Emission verunreinigender Stoffe aus Dieselmotoren

(Artikel 4 Absatz 2 und Artikel 10 der Richtlinie 74/150/EWG des Rates vom 4. März 1974 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die Betriebserlaubnis für land- oder forstwirtschaftliche Zugmaschinen auf Rädern)

Nummer der EWG-Betriebserlaubnis für den Zugmaschinentyp4: .....................................................................................
Nummer der Genehmigung4: ...................................................
1 Fabrikmarke (Firmenbezeichnung): ..................................
2 Typ und Handelsbezeichnung: ...................................
3 Name und Anschrift des Herstellers: ......................................................................................................................
4 Gegebenenfalls Name und Anschrift des Beauftragten des Herstellers: ................................................................
5 Emissionswerte
5.1 bei gleichbleibenden Drehzahlen


Drehzahl U/min Nennwert
des Luftdurchsatzes G (I/s)
Grenzwerte der Absorption
(m-1)
Gemessener Absorptionswert
(m-1)
1. ................................. ................................. .................................
2. ................................. ................................. .................................
3. ................................. ................................. .................................
4. ................................. ................................. .................................
5. ................................. ................................. .................................
6. ................................. ................................. .................................


5.2 bei freier Beschleunigung
5.2.1 gemessener Absorptionswert: ................................ m-1
5.2.2 korrigierter Absorptionswert: ................................. m-1
6 Marke und Typ des Trübungsmeßgeräts: ......................................................................
7 Motor zur Erteilung der Betriebserlaubnis vorgeführt am: ................................................
8 Prüfstelle: ..........................................................
9 Datum des von der Prüfstelle ausgefertigten Prüfprotokolls: ............................................
10 Nummer des von der Prüfstelle ausgefertigten Prüfprotokolls: .........................................
11 Die Betriebserlaubnis hinsichtlich der Emission verunreinigender Stoffe aus dem Motor wird erteilt/versagt.4
12 Anbringungsstelle des Kennzeichens für den korrigierten Wert des Absorptionskoeffizienten am Fahrzeug: ..........................................................................
13 Ort: ..................................
14 Datum: .....................................
15 Unterschrift: ............................................
16 Folgende Unterlagen sind beigefügt, die die vorgenannte Nummer der EWG-Betriebserlaubnis oder der Genehmigung tragen:

1 Ausfertigung des Anhangs II, vollständig ausgefüllt, mit den angegebenen Zeichnungen und Skizzen. ......... Fotografie(n) des Motors.

weiter .
