Begriffsbestimmungen:

1. "Typprüfung" ist das Testverfahren nach Teil I § 4 oder Teil II § 1.03, mit dem die Prüfstelle die Einhaltung der Anforderungen nach diesem Anhang prüft. Die Typprüfung ist Bestandteil der Typgenehmigung.
2. "Typgenehmigung" ist das Verwaltungsverfahren, durch das ein Mitgliedstaat bestätigt, dass ein Gerät den Anforderungen dieses Anhangs genügt. Für Navigationsradaranlagen gilt Teil I §§ 5 bis 7 und 9. Für Wendeanzeiger gilt Teil II §§ 1.04 bis 1.06 und 1.08.
3. "Prüfbescheinigung" ist das Dokument, in dem die Ergebnisse der Typprüfung aufgeführt werden.
4. "Antragsteller" oder "Hersteller" ist eine juristische oder natürliche Person, unter deren Namen, Handelsmarke oder sonstiger charakteristischer Bezeichnung die zur Typprüfung angemeldete Anlage hergestellt oder gewerblich vertrieben wird und die gegenüber der Prüfstelle und der Genehmigungsbehörde für alle Belange der Typprüfung und des Typgenehmigungsverfahrens verantwortlich ist.
5. "Prüfstelle" ist die Institution, Behörde oder Einrichtung, die die Typprüfung durchführt.
6. "Erklärung des Herstellers" ist die Erklärung, in der der Hersteller zusichert, dass die Anlage die bestehenden Mindestanforderungen erfüllt und ohne Einschränkungen dem bei der Prüfung vorgestellten Typ baugleich ist.
7. "Konformitätserklärung nach der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität (ABl. Nr. L 91 vom 07.04.1999 S. 10), umgesetzt durch das Gesetz über Funkanlagen und Telekommunikationsendeinrichtungen (FTEG) vom 7. Februar 2001 (BGBl. I S. 170)," ist die Erklärung nach Richtlinie 1999/5/EG Anhang II Absatz 1, mit der der Hersteller bestätigt, dass die betreffenden Produkte die für sie geltenden Anforderungen der Richtlinie erfüllen.
8. "Zuständige Behörde" ist die amtliche Behörde, die die Typgenehmigung erteilt.

Teil I ^12a
Mindestanforderungen und Prüfbedingungen für Navigationsradaranlagen in der Binnenschifffahrt

§ 1 Anwendungsbereich

Diese Vorschriften legen die Mindestanforderungen an Navigationsradaranlagen der Binnenschifffahrt fest sowie die Bedingungen, unter denen die Erfüllung der Mindestanforderungen geprüft wird.

§ 2 Aufgabe der Navigationsradaranlage

Navigationsradaranlagen müssen ein für die Führung des Schiffes verwertbares Bild über seine Position in Bezug auf die Betonnung, die Uferkonturen und die für die Schifffahrt wesentlichen Bauwerke geben, sowie andere Schiffe und über die Wasseroberfläche hinausragende Hindernisse im Fahrwasser sicher und rechtzeitig erkennen lassen.

§ 3 Mindestanforderungen

1. Unbeschadet der Anforderungen bezüglich

1. der elektromagnetischen Verträglichkeit nach § 3 Absatz 1 Ziffer 2 und
2. einer effektiven Nutzung des Spektrums, sodass keine funktechnischen Störungen auftreten nach § 3 Absatz 2

des Gesetzes über Funkanlagen und Telekommunikationsendeinrichtungen vom 7. Februar 2001 (BGBl. I S. 170), das zuletzt durch Artikel 1 des Gesetzes vom 3. Mai 2012 (BGBl. I S. 1717) geändert worden ist, müssen Navigationsradaranlagen für die Binnenschifffahrt die Anforderungen der Europäischen Norm DIN EN 302194-1:2007 erfüllen.

2. Nummer 1 gilt auch für Inland-ECDIS-Geräte, die im Navigationsmodus betrieben werden können. Diese Geräte müssen zusätzlich die Anforderungen des Inland-ECDIS-Standards in der am Tag der Erteilung der Typgenehmigung gültigen Fassung erfüllen.

§ 4 Typprüfung

1. Die Einhaltung der Mindestanforderungen des § 3 Nummer 1 wird bei einer Typprüfung nachgewiesen.

2. Nach einer erfolgreichen Typprüfung stellt die Prüfstelle eine Prüfbescheinigung aus. Bei Nichterfüllung der Mindestanforderungen werden dem Antragsteller die Ablehnungsgründe schriftlich mitgeteilt.

§ 5 Antrag auf Typprüfung

1. Der Antrag auf Typprüfung einer Navigationsradaranlage ist bei einer Prüfstelle zu stellen. Die Prüfstellen sind der Europäischen Kommission bekannt zu geben.

2. Mit dem Antrag sind folgende Unterlagen einzureichen:

1. ausführliche technische Beschreibungen,
2. kompletter Satz der Schaltungs- und Service-Unterlagen,
3. ausführliche Bedienungsanleitungen,
4. Kurzbedienungsanleitung und
5. gegebenenfalls Nachweise über bereits durchgeführte Prüfungen.

3. Sofern seitens des Antragstellers nicht beabsichtigt ist, die Konformitätserklärung nach dem Gesetz über Funkanlagen und Telekommunikationsendeinrichtungen vom 7. Februar 2001 (BGBl. I S. 170), das zuletzt durch § 22 Absatz 1 des Gesetzes vom 26. Februar 2008 (BGBl. I S. 220) geändert worden ist, im Zusammenhang mit der Typgenehmigung erstellen zu lassen, ist eine Konformitätserklärung mit dem Antrag auf Typprüfung einzureichen.

§ 6 Typgenehmigung

1. Die Typgenehmigung wird auf Basis der Prüfbescheinigung von der zuständigen Behörde erteilt. Die zuständige Behörde teilt die von ihr typgenehmigten Geräte der Europäischen Kommission mit. Die Mitteilung umfasst die erteilte Typgenehmigungsnummer sowie die Bezeichnung des Typs, den Namen des Herstellers, den Namen des Inhabers der Typgenehmigung und den Tag der Typgenehmigung.

2. Die zuständige Behörde oder die von der zuständigen Behörde beauftragte Prüfstelle ist berechtigt, jederzeit eine Anlage aus der Serie zur Kontrollprüfung zu entnehmen. Ergeben sich bei dieser Prüfung Mängel, kann die Typgenehmigung entzogen werden. Für die Entziehung ist die Behörde zuständig, die die Typgenehmigung erteilt hat.

§ 7 Kennzeichnung der Geräte, Typgenehmigungsnummer ¹⁴

1. Die einzelnen Geräte der Anlage sind auf dauerhafte Art und Weise mit

1. dem Namen des Herstellers,
2. der Bezeichnung der Anlage,
3. dem Typ des Gerätes und
4. der Seriennummer

zu versehen.

2. Die von der zuständigen Behörde erteilte Typgenehmigungsnummer ist dauerhaft am Sichtgerät der Anlage anzubringen, sodass sie auch nach dem Einbau deutlich sichtbar ist.

Zusammensetzung der Typgenehmigungsnummer: e-NN-NNN

e = Europäische Union

NN = Nummer des Staates der Typgenehmigung entsprechend folgender Liste:

NNN = dreistellige Nummer, die von der zuständigen Behörde festzulegen ist.

3. Die Typgenehmigungsnummer darf nur im Zusammenhang mit der zugehörigen Typgenehmigung verwendet werden. Für die Anfertigung und das Anbringen der Typgenehmigungsnummer hat der Antragsteller zu sorgen.

§ 8 Erklärung des Herstellers

Zu jeder Anlage muss eine Konformitätserklärung des Herstellers mitgeliefert werden.

§ 9 Änderungen an typgenehmigten Anlagen

1. Änderungen an zugelassenen Anlagen führen zum Erlöschen der Typgenehmigung. Soweit Änderungen beabsichtigt sind, sind diese der Prüfstelle von demjenigen, der diese Änderungen vorzunehmen beabsichtigt, schriftlich mitzuteilen.

2. Die zuständige Behörde entscheidet nach Anhörung der Prüfstelle, ob die Typgenehmigung weiterhin bestehen bleibt oder ob eine Nachprüfung oder eine erneute Typprüfung notwendig ist. Im Falle einer neuen Typprüfung wird eine neue Typgenehmigungsnummer erteilt.

Teil II ^12a
Mindestanforderungen und Prüfbedingungen für Wendeanzeiger in der Binnenschifffahrt

Kapitel 1
Allgemeines

§ 1.01 Anwendungsbereich

Diese Vorschriften legen die Mindestanforderungen an Geräte zur Anzeige der Wendegeschwindigkeit (Wendeanzeiger) in der Binnenschifffahrt fest sowie die Bedingungen, unter denen die Erfüllung der Mindestanforderungen geprüft wird.

§ 1.02 Aufgabe des Wendeanzeigers

Wendeanzeiger haben die Aufgabe, zur Unterstützung der Radarnavigation die Wendegeschwindigkeit des Schiffes nach Backbord und Steuerbord zu messen und anzuzeigen.

§ 1.03 Typprüfung

1. Die Einhaltung der Mindestanforderungen für Wendeanzeiger nach Kapitel 2 bis 4 wird bei einer Typprüfung nachgewiesen.

2. Nach einer erfolgreichen Typprüfung stellt die Prüfstelle eine Prüfbescheinigung aus. Bei Nichterfüllung der Mindestanforderungen werden dem Antragsteller die Ablehnungsgründe schriftlich mitgeteilt.

§ 1.04 Antrag auf Typprüfung

1. Der Antrag auf Typprüfung eines Wendeanzeigers ist bei einer Prüfstelle zu stellen.

2. Mit dem Antrag sind folgende Unterlagen einzureichen:

1. ausführliche technische Beschreibungen;
2. kompletter Satz der Schaltungs- und Service-Unterlagen;
3. Bedienungsanleitungen.

3. Der Antragsteller ist verpflichtet, selbst zu prüfen oder prüfen zu lassen, dass die in diesen Vorschriften aufgestellten Mindestanforderungen erfüllt sind. Der Ergebnisbericht dieser Prüfung und die Messprotokolle sind dem Antrag beizufügen. Diese Unterlagen und die bei der Typprüfung ermittelten Daten werden bei der Prüfstelle aufbewahrt.

§ 1.05 Typgenehmigung

1. Die Typgenehmigung wird auf Basis der Prüfbescheinigung von der zuständigen Behörde erteilt. Die zuständige Behörde teilt die von ihr zugelassenen Geräte der Europäischen Kommission mit. Die Mitteilung umfasst die erteilte Typgenehmigungsnummer sowie die Bezeichnung des Typs, den Namen des Herstellers, den Namen des Inhabers der Typgenehmigung und den Tag der Typgenehmigung.

2. Die zuständige Behörde oder die der von der zuständigen Behörde beauftragte Prüfstelle ist berechtigt, jederzeit eine Anlage aus der Serie zur Kontrollprüfung zu entnehmen. Ergeben sich bei dieser Prüfung Mängel, kann die Typgenehmigung entzogen werden. Für die Entziehung ist die Behörde zuständig, die die Typgenehmigung erteilt hat.

§ 1.06 Kennzeichnung der Geräte, Typgenehmigungsnummer ¹⁴

1. Die einzelnen Geräte der Anlage sind auf dauerhafte Art und Weise mit

1. dem Namen des Herstellers,
2. der Bezeichnung der Anlage,
3. dem Typ des Gerätes und
4. der Seriennummer

zu versehen.

Die von der zuständigen Behörde erteilte Typgenehmigungsnummer ist dauerhaft am Bedienteil der Anlage anzubringen, sodass sie auch nach dem Einbau deutlich sichtbar ist.

Zusammensetzung der Typgenehmigungsnummer: e-NN-NNN

e = Europäische Union

NN = Nummer des Staates der Typgenehmigung entsprechend folgender Liste:

NNN = dreistellige Nummer, die von der zuständigen Behörde festzulegen ist.

3. Die Typgenehmigungsnummer darf nur im Zusammenhang mit der zugehörigen Typgenehmigung verwendet werden. Für die Anfertigung und das Anbringen der Typgenehmigungsnummer hat der Antragsteller zu sorgen.

§ 1.07 Erklärung des Herstellers

Zu jeder Anlage muss eine Konformitätserklärung des Herstellers mitgeliefert werden.

§ 1.08 Änderungen an typgenehmigten Anlagen

1. Änderungen an zugelassenen Anlagen führen zum Erlöschen der Typgenehmigung. Soweit Änderungen beabsichtigt sind, sind diese der Prüfstelle von demjenigen, der diese Änderungen vorzunehmen beabsichtigt, schriftlich mitzuteilen.

2. Die zuständige Behörde entscheidet nach Anhörung der Prüfstelle, ob die Typgenehmigung weiterhin bestehen bleibt oder ob eine Nachprüfung oder eine erneute Typprüfung notwendig ist. Im Falle einer neuen Typprüfung wird eine neue Typgenehmigungsnummer erteilt.

Kapitel 2
Allgemeine Mindestanforderungen an Wendeanzeiger

§ 2.01 Konstruktion, Ausführung

1. Wendeanzeiger müssen für den Betrieb an Bord von Schiffen, die in der Binnenschifffahrt eingesetzt werden, geeignet sein.

2. Konstruktion und Ausführung der Anlagen müssen in mechanischer und elektrischer Hinsicht dem Stand der Technik entsprechen.

3. Soweit in Anhang II oder in diesem Anhang nicht besonders vorgeschrieben, gelten für die Anforderungen an die Stromversorgung, die Sicherheit, die gegenseitige Beeinflussung von Bordgeräten, den Kompassschutzabstand, die klimatische Belastbarkeit, die mechanische Belastbarkeit, die Umweltbelastbarkeit, die Lärmemission und die Gerätekennzeichnung die in der Norm DIN EN 60945:2003 festgelegten Anforderungen und Messmethoden. Alle Anforderungen dieses Anhangs müssen bei Umgebungstemperaturen der Anlagen von 0° C bis 40° C erfüllt werden.

§ 2.02 Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit

1. Allgemeine Anforderungen
Wendeanzeiger müssen den Anforderungen des Gesetzes über die elektromagnetische Verträglichkeit von Betriebsmitteln vom 26. Februar 2008 (BGBl. I S. 220), das durch Artikel 1 des Gesetzes vom 20. April 2012 (BGBl. I S. 606) geändert worden ist, entsprechen.

2. Abgestrahlte Funkstörungen
In den Frequenzbereichen 156 - 165 MHz, 450 - 470 MHz und 1,53 - 1,544 GHz darf die Feldstärke den Wert von 15 ¼V/m nicht überschreiten. Diese Feldstärke gilt für eine Messdistanz von 3 m zum untersuchten Gerät.

§ 2.03 Bedienung

1. Es sollen nicht mehr Bedieneinrichtungen vorhanden sein, als zur ordnungsgemäßen Bedienung erforderlich sind. Ihre Ausführung, Bezeichnung und Betätigung müssen eine einfache, eindeutige und schnelle Bedienung ermöglichen. Sie sind so anzuordnen, dass Bedienungsfehler nach Möglichkeit vermieden werden. Bedienorgane, die für den Normalbetrieb nicht notwendig sind, dürfen nicht unmittelbar zugänglich sein.

2. Alle Bedieneinrichtungen und Anzeigen müssen mit Symbolen bezeichnet oder in englischer Sprache beschriftet sein. Erfolgt eine Beschriftung, muss der Text neben der englischen auch in deutscher Sprache angebracht sein. Symbole müssen den in der Europäischen Norm EN 60417:1998 enthaltenen Bestimmungen entsprechen. Ziffern und Buchstaben müssen mindestens 4 mm hoch sein. Wenn aus technischen Gründen eine Schriftgröße von 4 mm für bestimmte Bezeichnungen nachweisbar nicht möglich und aus operationeller Sicht eine kleinere Schrift hinreichend ist, ist eine Minderung auf 3 mm erlaubt.

3. Die Anlage muss so ausgeführt sein, dass Bedienungsfehler nicht zum Ausfall der Anlage führen.

4. Funktionen, die über die Mindestanforderungen hinausgehen, sowie Anschlussmöglichkeiten für externe Geräte müssen so beschaffen sein, dass die Anlage unter allen Bedingungen die Mindestanforderungen erfüllt.

§ 2.04 Bedienungsanleitungen

Zu jeder Anlage muss eine ausführliche Bedienungsanleitung geliefert werden. Diese muss in deutscher, englischer, französischer und niederländischer Sprache erhältlich sein und mindestens folgende Informationen enthalten:

1. Inbetriebnahme und Bedienung;
2. Wartung und Pflege;
3. Allgemeine Sicherheitsvorschriften.

§ 2.05 Einbau des Sensors

Auf dem Sensorteil des Wendeanzeigers ist die Einbaurichtung bezogen auf die Kiellinie anzugeben. Einbauhinweise zur Erzielung einer möglichst geringen Empfindlichkeit gegen andere typische Schiffsbewegungen sind mitzuliefern.

Kapitel 3
Operationelle Mindestanforderungen an Wendeanzeiger

§ 3.01 Zugriff auf den Wendeanzeiger

1. Der Wendeanzeiger muss spätestens 4 min nach dem Einschalten betriebsbereit sein und innerhalb der geforderten Genauigkeitsgrenzen arbeiten.

2. Die Einschaltung ist optisch anzuzeigen. Die Beobachtung und die Bedienung des Wendeanzeigers müssen gleichzeitig möglich sein.

3. Drahtlose Fernbedienungen sind nicht erlaubt.

§ 3.02 Anzeige der Wendegeschwindigkeit

1. Die Anzeige der Wendegeschwindigkeit muss auf einer linear geteilten Skala mit dem Nullpunkt in der Mitte erfolgen. Die Wendegeschwindigkeit muss nach Richtung und Größe mit der nach § 3.04 vorgeschriebenen Genauigkeit abgelesen werden können. Andere Anzeigen als Zeiger und Balkendarstellungen sind nicht erlaubt.

2. Die Anzeigeskala muss mindestens 20 cm lang sein und kann entweder kreisförmig oder gestreckt ausgeführt sein. Gestreckte Skalen dürfen nur horizontal angeordnet sein.

3. Ausschließlich numerische Anzeigen sind nicht erlaubt.

§ 3.03 Messbereiche

Wendeanzeiger können mit nur einem oder mit mehreren Messbereichen ausgestattet sein. Folgende Messbereiche werden empfohlen:

30°/min,
60°/min,
90°/min,
180°/min,
300°/min.

§ 3.04 Genauigkeit der angezeigten Wendegeschwindigkeit

Der angezeigte Wert darf nicht mehr als 2 % des Bereichsendwertes oder nicht mehr als 10 % vom wahren Wert abweichen. Der jeweils größere Wert ist zulässig (siehe Anhang zu diesem Teil II).

§ 3.05 Empfindlichkeit

Die Ansprechschwelle darf eine Winkelgeschwindigkeitsänderung von 1 % des eingestellten Bereiches nicht überschreiten.

§ 3.06 Funktionsüberwachung

1. Wenn der Wendeanzeiger nicht innerhalb der geforderten Genauigkeitsgrenzen arbeitet, muss dies angezeigt werden.

2. Wird ein Kreisel benutzt, muss die kritische Änderung der Kreiseldrehzahl mit einer Anzeige signalisiert werden. Kritisch ist eine Änderung der Kreiseldrehzahl, die 10 % Rückgang der Genauigkeit bewirkt.

§ 3.07 Unempfindlichkeit gegen andere typische Schiffsbewegungen

1. Rollbewegungen mit Neigungswinkeln bis zu 10° bei Winkelgeschwindigkeiten bis zu 4°/s dürfen keine über die Toleranzgrenzen hinausgehenden Messfehler verursachen.

2. Stoßförmige Belastungen, wie sie zum Beispiel beim Anlegen auftreten können, dürfen keine bleibenden, über die Toleranzgrenzen hinausgehenden, Anzeigefehler verursachen.

§ 3.08 Unempfindlichkeit gegen magnetische Felder

Der Wendeanzeiger muss unempfindlich sein gegen Magnetfelder, die üblicherweise an Bord von Schiffen auftreten können.

§ 3.09 Tochtergeräte

Tochtergeräte müssen alle Anforderungen erfüllen, die an Wendeanzeiger gestellt werden.

Kapitel 4
Technische Mindestanforderungen an Wendeanzeiger

§ 4.01 Bedienung

1. Alle Bedienorgane müssen so angebracht sein, dass während ihrer Betätigung keine korrespondierende Anzeige abgedeckt wird und die Radarnavigation ohne Einschränkung möglich bleibt.

2. Alle Bedienorgane und Anzeigen müssen mit einer blendungsfreien, für alle Lichtverhältnisse geeigneten Beleuchtung ausgerüstet sein, die mit einem unabhängigen Einsteller bis auf null eingestellt werden kann.

3. Der Betätigungssinn von Bedienorganen muss so sein, dass Betätigungen nach rechts oder nach oben eine positive und Betätigungen nach links oder nach unten eine negative Auswirkung auf die Stellgröße haben.

4. Werden Drucktasten benutzt, müssen diese so gestaltet sein, dass sie auch durch Ertasten gefunden und betätigt werden können. Außerdem müssen sie einen deutlich spürbaren Druckpunkt haben. Bei Mehrfachbelegung von Drucktasten muss deutlich erkennbar sein, welche hierarchische Ebene aktiv ist.

§ 4.02 Dämpfungseinrichtungen

1. Das Sensorsystem soll kritisch bedämpft sein. Die Dämpfungszeitkonstante (63 % des Endwertes) darf 0,4 s nicht überschreiten.

2. Die Anzeige muss kritisch bedämpft sein. Es darf ein Bedienorgan zur zusätzlichen Vergrößerung der Anzeigebedämpfung vorhanden sein. Keinesfalls darf die Dämpfungszeitkonstante 5 s überschreiten.

§ 4.03 Anschluss von Zusatzgeräten

1. Wenn der Wendeanzeiger eine Möglichkeit zum Anschluss von Tochteranzeigen oder ähnlichem besitzt, muss das Wendegeschwindigkeitssignal als analoges elektrisches Signal zur Verfügung stehen. Darüber hinaus kann der Wendeanzeiger eine digitale Schnittstelle nach Nummer 2 besitzen. Das Signal muss galvanisch von Masse getrennt und als proportionale Analogspannung mit 20 mV/'/min ± 5 % und einem Innenwiderstand von maximal 100 Q verfügbar sein. Die Polarität muss positiv für Steuerborddrehung und negativ für Backborddrehung des Schiffes sein. Die Ansprechschwelle darf einen Wert von 0,3'/min nicht überschreiten. Der Nullpunktfehler darf im Temperaturbereich von 0' C bis 40' C einen Wert von 1'/min nicht überschreiten. Bei eingeschaltetem Wendeanzeiger und bewegungsloser Aufstellung des Sensors darf die Störspannung im Ausgangssignal, gemessen hinter einem Tiefpassfilter erster Ordnung mit 10 Hz Bandbreite, 10 mV nicht überschreiten. Das Wendegeschwindigkeitssignal muss mit einer nicht über die Grenzen nach § 4.02 Nummer 1 hinausgehenden Bedämpfung verfügbar sein.

2. Eine digitale Schnittstelle muss nach den Normen DIN EN 61162-1:2008, DIN EN 61162-2:1999 und DIN EN 61162-3:2008 ausgeführt sein.

3. Zum Schalten eines externen Alarms muss ein Schaltkontakt vorhanden sein. Dieser Schaltkontakt muss galvanisch vom Wendeanzeiger getrennt sein. Der externe Alarm muss durch Schließen des Schaltkontaktes jeweils aktiviert werden, wenn

1. der Wendeanzeiger ausgeschaltet ist,
2. der Wendeanzeiger nicht betriebsbereit ist oder
3. die Funktionsüberwachung wegen eines unzulässig hohen Fehlers (§ 3.06) angesprochen hat.

Kapitel 5
Prüfbedingungen und Prüfverfahren für Wendeanzeiger

§ 5.01 Sicherheit, Belastungsfähigkeit und elektromagnetische Verträglichkeit

Die Prüfung der Stromversorgung, der Sicherheit, der gegenseitigen Beeinflussung von Bordgeräten, des Kompassschutzabstandes, der klimatischen Belastbarkeit, der mechanischen Belastbarkeit, der Umweltbelastbarkeit, der Lärmemission und der elektromagnetischen Verträglichkeit erfolgt entsprechend der Norm DIN EN 60945:2003.

§ 5.02 Abgestrahlte Funkstörungen

Die Messungen der abgestrahlten Funkstörungen werden entsprechend der Norm DIN EN 60945:2003 im Frequenzbereich von 30 MHz bis 2.000 MHz durchgeführt. Die Anforderungen nach § 2.02 Nummer 2 müssen erfüllt sein.

§ 5.03 Prüfverfahren

1. Der Wendeanzeiger wird unter Nennbedingungen und unter Extrembedingungen geprüft. Dabei werden die Betriebsspannung und die Umgebungstemperatur bis zu den vorgeschriebenen Grenzen verändert. Außerdem werden Funksender zur Erzeugung der Grenzfeldstärken in der Umgebung des Wendeanzeigers betrieben.

2. Unter den Bedingungen nach Nummer 1 muss der Anzeigefehler innerhalb der in dem Anhang dargestellten Toleranzgrenzen liegen.

3. Alle Mindestanforderungen der Kapitel 2 bis 4 müssen erfüllt sein.

.

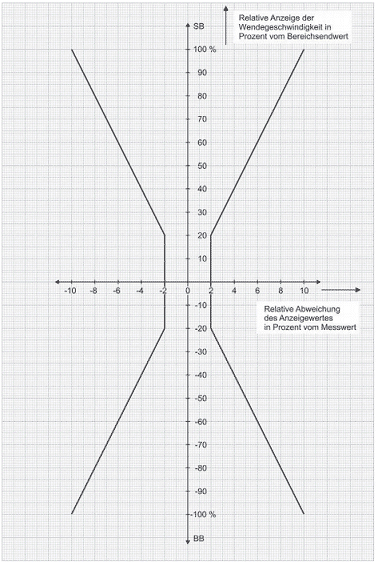

Bild 1: Fehlergrenzen für Wendeanzeiger
