1. Prüfbericht
   Der Technische Dienst bestätigt in seinem Prüfbericht, daß der geprüfte Fahrzeugtyp nach Einbau des Abgasreinigungssystems die Anforderungen nach Anlage XXIV erfüllt und der Fahrzeugtyp somit als bedingt schadstoffarm entsprechend der Stufe A, B oder C gilt.
   Der Prüfbericht muß enthalten:

   Beschreibung des Prüffahrzeugs
   Fahrzeug

   Hersteller Typ
   Ausführung
   ABE-Nummer, ggf. Nachtrag
   Erstzulassung
   Fahrzeug-Identifizierungsnummer
   Kilometerstand;

   Motor

   Hersteller
   Typ Ausführung Hubraum Leistung/Drehzahl
   Gemischbildungssystem;

   Abgasreinigungssystem

   Art
   Hersteller
   Typ und Kennzeichnung Verwendeter Prüfkraftstoff
   Prüfergebnisse

   Angabe der Fahrzeugtypen, auf die die Genehmigung ggf. ausgedehnt werden kann.

2. Zeichnungen und Stücklisten für die eindeutige Beschreibung des Abgasreinigungssystems, Abbildungen und Texte der Einbau- und Einstellanleitung;
   Beschreibung aller Änderungen von Teilen und Einstellungen, die nach dem Einbau des Abgasreinigungssystems vorgenommen werden müssen; ggf. Angaben über Auflagen für den Betrieb (z.B. unverbleiter Kraftstoff).
3. Ggf. Angabe der geänderten Sollwerte für die Prüfungen nach § 47a.
4. Eine Bestätigung des Antragstellers, daß das Abgasreinigungssystem bei bestimmungsgemäßer Verwendung das Betriebsverhalten des Fahrzeugs nach Abschnitt 1.5.1.2.2 bzw. in Verbindung mit Abschnitt 1.5.2.2 nicht verschlechtert.
5. Bestätigung des Antragstellers, daß die Funktionsfähigkeit des Abgasreinigungssystems über eine angemessene Lebensdauer bei bestimmungsgemäßer Verwendung gewährleistet ist.

.

1 Anwendungsbereich

Diese Anlage regelt die zulässigen Emissionen luftverunreinigender Gase von Personenkraftwagen und Wohnmobilen mit Fremd- oder mit Selbstzündungsmotoren, mit mindestens 4 Rädern, höchstens 9 Sitzplätzen einschließlich des Führersitzes, einer zulässigen Gesamtmasse von mindestens 400 kg und höchstens 2500 kg, einer bauartbedingten Höchstgeschwindigkeit von mindestens 50 km/h und einem Hubraum ab 1400 cm².

2 Text gestrichen

3 Anforderungen

Im Sinne dieser Anlage gelten Kraftfahrzeuge mit Fremd- oder Selbstzündungsmotoren als schadstoffarm, wenn sie die technischen Anforderungen der Anhänge I bis VI der Richtlinie 83/351/EWG des Rates vom 16. Juni 1983 zur Änderung der Richtlinie 70/220/EWG über die Angleichung der Rechtsvorschriften der Mitgliedstaaten über Maßnahmen gegen die Verunreinigung der Luft durch Abgase von Kraftfahrzeugmotoren mit Fremdzündung (ABl. EG Nr. L 197 S. 1) erfüllen, soweit in den nachfolgenden Abschnitten 4 und 5 nichts anderes bestimmt ist.

4 Grenzwerte

4.1 Abweichend von Anhang I der Richtlinie 83/351/EWG des Rates gelten folgende Änderungen:

4.1.1 Folgender Abschnitt 3.2.4 ist einzufügen:

Beschreibung der Maßnahmen, mit denen sichergestellt werden soll, daß Fahrzeuge mit Fremdzündungsmotoren nur mit unverbleitem Benzin nach den Bestimmungen der Richtlinie 85/210/EWG versorgt werden können. Diese Bestimmung kann beispielsweise als erfüllt betrachtet werden, wenn nachgewiesen wird, daß der Einfüllstutzen des Tanks so beschaffen ist, daß er das Auffüllen mit einem Benzinzapfventil unmöglich macht, dessen Einführstutzen einen Außendurchmesser von mehr als 2,1 cm hat.

4.1.2 Anstelle von Abschnitt 5.2.1.1.4 gilt:

Vorbehaltlich der Bestimmungen nach den Abschnitten 5.2.1.1.4.2 und 5.2.1.1.5 ist die Prüfung dreimal durchzuführen. Die festgestellte Kohlenmonoxidmasse, die Summe der Massen der Kohlenwasserstoffe und Stickoxide und die Stickoxidmasse müssen für die entsprechenden Fahrzeugklassen unter den nachstehenden Werten liegen:

Kraftfahrzeuge mit einem Motor mit Kompressionszündung und einem Hubraum ab 1400 cm² müssen den entsprechenden Grenzwerten der Hubraumklasse zwischen 1400 cm² und 2000 cm² genügen.

4.1.3 In den Abschnitten 5.2.1.1.4.1, 5.2.1.1.4.2, 5.2.1.1.5.1 und 5.2.1.1.5.2 ist nach dem Ausdruck "Summe der Massen (Emissionen) der Kohlenwasserstoffe und Stickoxide" zu ergänzen "sowie die Masse (Emission) der Stickoxide".

4.1.4 In Abschnitt 7.1.1.1 gelten als zulässige Grenzwerte:

Kraftfahrzeuge mit einem Motor mit Kompressionszündung und einem Hubraum ab 1.400 cm² müssen den entsprechenden Grenzwerten der Hubraumklasse zwischen 1400 cm² und 2000 cm² genügen.

4.1.5 Im Abschnitt 7.1.1.2 gilt als Definition für L der folgende Text:

L: Grenzwert nach Abschnitt 7.1.1.1 für Kohlenmonoxidemissionen, die Summe der Emissionen von Kohlenwasserstoffen und Stickoxiden sowie die Stickoxidemissionen

4.1.6 Der Abschnitt 8 gilt nicht.

4.2 Ergänzend gilt:

4.2.1 Fahrzeuge mit Fremdzündungsmotoren müssen so ausgelegt sein, daß sie mit unverbleitem Benzin nach der Richtlinie 85/210/EWG des Rates vom 20. März 1985 (ABl. EG Nr. L 96 S. 25) betrieben werden können.

4.2.2 Bei Kraftfahrzeugen mit Flüssiggasantrieb ist als Bezugskraftstoff Flüssiggas nach DIN 51622, Ausgabe November 1973, zu verwenden, dessen Gehalt an Propan 95% ± 3% beträgt. Bei Kraftfahrzeugen mit Flüssiggasanlagen, die wahlweise mit Flüssiggas oder Benzin betrieben werden können, müssen die vorgenannten Schadstoffgrenzwerte auch im Benzinbetrieb eingehalten werden.
Die Norm ist im Beuth Verlag GmbH, Postfach 1145, 1000 Berlin 30, erschienen und beim Deutschen Patentamt archivmäßig gesichert niedergelegt.

4.2.3 Die Funktionsfähigkeit der emissionsmindernden und emissionsrelevanten Bauteile muß durch Prüfungen gemäß Abschnitt 3 nachgewiesen werden; der Antragsteller muß glaubhaft machen, daß die Funktion dieser Bauteile über eine angemessene Lebensdauer bei bestimmungsgemäßem Betrieb gewährleistet ist. Die Abgasreinigungssysteme dürfen nicht mit Einrichtungen ausgerüstet sein, die diese Systeme außer Funktion setzen.
Dies gilt nicht für Einrichtungen, die zum störungsfreien Betrieb des Fahrzeugs zwingend erforderlich sind. Einrichtungen zur Umschaltung zwischen Benzin- und Flüssiggasbetrieb sind in Fahrzeugen mit Flüssiggasanlagen zulässig.

4.2.4 Bestehen Anhaltspunkte, daß Kraftfahrzeuge die Anforderungen des Abschnittes 4.2.3 nicht erfüllen, so kann der Technische Dienst Vergleichsmessungen durchführen, mit denen das Emissionsverhalten auch bei höheren Geschwindigkeiten überprüft wird.

5 In Anhang III ist der Abschnitt 3.1.7 nicht anzuwenden.

6 In Anhang VI gilt als Abschnitt 1 folgendes:

Es sind die Prüfkraftstoffe entsprechend den Spezifikationen nach Abschnitt 5 der Anlage XXIII zu verwenden.

.

1. Allgemeines

1.1 Anwendungsbereich

Diese Anlage regelt die Anforderungen an das Abgasverhalten von Personenkraftwagen und Wohnmobilen mit Selbstzündungsmotor, die

1. durch Nachrüstung mit einem Partikelminderungssystem oder
2. ab dem Tage, an dem sie erstmals für den Verkehr zugelassen werden nach § 47 Abs. 3a als besonders partikelreduziert gelten. Im Sinne dieser Vorschrift gelten als
   • Personenkraftwagen: Kraftfahrzeuge der Klasse M1 nach Anhang II Abschnitt a Nr. 1
   • Wohnmobile: Kraftfahrzeuge nach Anhang II Abschnitt a Nr. 5.1

der Richtlinie 70/156/EWG vom 6. Februar 1970 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die Betriebserlaubnis für Kraftfahrzeuge und Kraftfahrzeuganhänger (ABl. EG Nr. L 42 S. 1), die durch die Richtlinie 2001/116/EG vom 20. Dezember 2001 (ABl. EG 2002 Nr. L 18 S. 1) geändert worden ist, die mit Selbstzündungsmotor angetrieben und mit Dieselkraftstoff nach der Richtlinie 98/70/EG des Europäischen Parlaments und des Rates vom 13. Oktober 1998 über die Qualität von Otto- und Dieselkraftstoffen und zur Änderung der Richtlinie 93/12/EWG des Rates (ABl. EG Nr. L 350 S. 58), geändert durch die Richtlinie 2003/17/EG vom 3. März 2003 (ABl. EU Nr. L 76 S. 10), betrieben werden.

Diese Anlage regelt auch die Anforderungen an die Partikelminderungssysteme, die für die Nachrüstung der Kraftfahrzeuge vorgesehen sind.

Die Anforderungen dieser Anlage können sinngemäß auch für Nutzfahrzeuge der Klasse N1, die unter den Anwendungsbereich des § 47 Abs. 1 fallen, angewendet werden. Der Verwendungsbereich genehmigter Partikelminderungssysteme für Personenkraftwagen oder Wohnmobile kann dabei auf die entsprechenden Nutzfahrzeuge der Klasse N1 erweitert werden. Die Einhaltung der Anforderungen nach Nummer 4 dieser Anlage ist nachzuweisen. Für die Zuordnung der Partikelminderungsklasse gilt Anlage XIV Nr. 3.4 .

1.2 Begriffsbestimmungen und Abkürzungen Beladungszustand:

Konstanter Partikelbeladungszustand des Partikelminderungssystems unter bestimmten Fahrzuständen ohne externe Regenerationsmaßnahmen.

Bypassverhältnis:

Verhältnis aus freiem geometrischen Querschnitt, durch den ein Teilabgasstrom konstruktionsbedingt ungereinigt das Partikelminderungssystem teilweise oder ganz umgehen kann, bezogen auf den gesamten Filtereintrittsquerschnitt.

Geregeltes Partikelminderungssystem:

Partikelminderungssystem, dass einen nach Nummer 5.3 ermittelten gravimetrischen Partikelrückhaltegrad von mindestens 90 % besitzt.

K_i-Faktor:

Verhältnis jedes limitierten Schadstoffes "n" zwischen der gemittelten Gesamtemission von periodisch regenerierenden Systemen während der Regeneration und der gemittelten Gesamtemission von periodisch regenerierenden Systemen während der gesamten Partikelbeladungsphase ohne Regeneration aus dem NEFZ.

Kontinuierlich regenerierendes Partikelminderungssystem:

Partikelminderungssystem, bei dem nicht durch veränderte Motorsteuerungsparameter, Zusatzsysteme oder Motorvolllastbetriebspunkte eine Regeneration eingeleitet wird. Die kontinuierliche Regeneration eines Partikelminderungssystems findet in bestimmten Abgastemperaturbereichen kontinuierlich von selbst statt.

NEFZ:

Neuer Europäischer Fahrzyklus nach Anhang III Anlage 1 der Richtlinie 70/220/EWG in der Fassung der Richtlinie 98/69/EWG vom 13. Oktober 1998 (ABl. EG Nr. L 350 S. 1).

Ungeregeltes Partikelminderungssystem:

Partikelminderungssystem, dass einen nach Nummer 3.8.2 ermittelten gravimetrischen Partikelrückhaltegrad zwischen 30 % und < 90 % besitzt.

Partikelminderungssystem:

Eine Abgasnachbehandlung zur Verringerung der Partikelemission durch mechanische und/oder aerodynamische Separation sowie durch Diffusions- und/oder Trägheitseffekte. Motorspezifische Änderungen an elektronischen Bauteilen und elektronischen Komponenten zählen nicht zu den Partikelminderungssystemen.

Partikelminderungssystemfamilie:

Familie aller Partikelminderungssysteme, die in ihrer Funktion als technisch identisch gemäß den Übereinstimmungskriterien in Nummer 4.1 angesehen werden.

Periodisch regenerierendes Partikelminderungssystem:

Partikelminderungssystem, bei dem eine periodische Regeneration über Zusatzeinrichtungen (z.B. elektrische Beheizung, Additiv, geänderte Motorparameter) eingeleitet wird. Während der Regeneration können die Emissionsgrenzwerte überschritten werden. Diese sind über den Ki-Faktor zu berücksichtigen.

Rückhaltegrad:

Verhältnis von zurückgehaltener Partikelmasse durch das Partikelminderungssystem zu der Partikelmasse im Ausgangszustand des Fahrzeugs gemessen im NEFZ.

"Worst-Case-Regeneration":

Regeneration eines ungeregelten Partikelminderungssystems bei maximaler Partikelbeladung nach einem Dauerlauf von 4.000 km unter geringster Abgaskühlung durch den Motor sowie hohem Sauerstoffüberschuss im Abgas. Die "Worst-Case-Regeneration" dient zum Beweis der thermischen Stabilität des Partikelminderungssystems.

Abkürzungen :

2. Definitionen der Minderungsstufen

Personenkraftwagen oder Wohnmobile mit Selbstzündungsmotor gelten als besonders partikelreduziert,

2.1 sofern sie nach der Zuteilung eines amtlichen Kennzeichens mit einem Partikelminderungssystem ausgerüstet worden sind (Nachrüstungsstand) als

2.1.1 Stufe PM 01, wenn sie die im Anhang zur Vorschrift des § 47 Abs. 1 aufgeführten Bestimmungen m, n oder o erfüllen, nicht bereits die Grenzwerte für die Gruppe I der Tabelle im Abschnitt 5.3.1.4 des Anhangs I einhalten und mit einem nach Nummer 6.2.3 genehmigten Partikelminderungssystem ausgerüstet worden sind, das sicherstellt, dass der Grenzwert für die Partikelmasse von 0,170 g/km nicht überschritten wird;

2.1.2 Stufe PM 0, wenn

1. sie den Anforderungen des § 47 Abs. 3 Nr. 3 oder 4 entsprechen oder
2. sie bei mehr als sechs Sitzplätzen einschließlich des Fahrersitzes oder bei einer zulässigen Gesamtmasse von mehr als 2 500 kg den Anforderungen des § 47 Abs. 3 Nr. 6 oder 7 entsprechen und dabei nur die Grenzwerte für die Gruppe II oder III der Tabelle im Abschnitt 5.3.1.4 des Anhangs I eingehalten werden und mit einem nach Nummer 6.2.3 genehmigten Partikelminderungssystem ausgerüstet worden sind, das sicherstellt, dass der Grenzwert für die Partikelmasse von 0,100 g/km nicht überschritten wird;

2.1.3 Stufe PM 1, wenn

1. sie den Anforderungen des § 47 Abs. 3 Nr. 3, 4, 5, 6 oder 7 entsprechen, in den Fahrzeugpapieren nicht bereits als schadstoffarm D3 oder D4 beschrieben sind oder
2. sie bei einer zulässigen Gesamtmasse von mehr als 2.500 kg den Anforderungen des § 47 Abs. 3 Nr. 8, 9, 10, 11, 12 oder 13 entsprechen und dabei nur die Grenzwerte nach Zeile a für die Gruppen II oder III der Tabelle im Abschnitt 5.3.1.4 des Anhangs I eingehalten werden

und mit einem nach Nummer 6.2.3 genehmigten Partikelminderungssystem ausgerüstet worden sind und das sicherstellt, dass der Grenzwert für die Partikelmasse von 0,050 g/km nicht überschritten wird;

2.1.4 Stufe PM 2, wenn

1. sie den Anforderungen des § 47 Abs. 3 Nr. 5 oder einer der danach folgenden Nummern entsprechen, in den Fahrzeugpapieren nicht bereits als schadstoffarm D4, Euro 3 und D4 oder Euro 4 beschrieben sind oder
2. sie bei einer zulässigen Gesamtmasse von mehr als 2.500 kg den Anforderungen nach § 47 Abs. 3 Nr. 8 oder einer der danach folgenden Nummern entsprechen und dabei nur die Grenzwerte nach Zeile B für die Gruppe II oder III der Tabelle im Abschnitt 5.3.1.4 des Anhangs I eingehalten werden

und mit einem nach Nummer 6.2.3 genehmigten Partikelminderungssystem ausgerüstet worden sind und das sicherstellt, dass der Grenzwert für die Partikelmasse von 0,025 g/km nicht überschritten wird;

2.1.5 Stufe PM 3, wenn sie den Anforderungen des § 47 Abs. 3 Nr. 5, 6, 7, 8, 9, 10, 11, 12 oder 13 entsprechen und mit einem nach Nummer 6.2.3 genehmigten Partikelminderungssystem ausgerüstet worden sind und das sicherstellt, dass der Grenzwert für die Partikelmasse von 0,0125 g/km nicht überschritten wird;

2.1.6 Stufe PM 4, wenn sie den Anforderungen des § 47 Abs. 3 Nr. 8, 9, 10, 11, 12 oder 13 entsprechen und mit einem nach Nummer 6.2.3 genehmigten Partikelminderungssystem ausgerüstet worden sind und das sicherstellt, dass der Grenzwert für die Partikelmasse von 0,005 g/km nicht überschritten wird;

2.2 sofern sie ab dem Tage, an dem sie erstmals für den Verkehr zugelassen werden (Erstausrüstungsstand) als

2.2.1 Stufe PM 5, wenn

1. sie den Anforderungen des § 47 Abs. 3 Nr. 8, 9, 10, 11, 12 oder 13 entsprechen, die Grenzwerte L₁, L₃, L_{2 + 3} nach Zeile a oder Zeile B Fahrzeugklasse M oder bei einer zulässigen Gesamtmasse von mehr als 2.500 kg die für die Gruppe II oder III der Tabelle im Abschnitt 5.3.1.4 des Anhangs I der Richtlinie 70/220/EWG des Rates vom 20. März 1970 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über Maßnahmen gegen die Verunreinigung der Luft durch Abgase von Kraftfahrzeugmotoren mit Fremdzündung (ABl. EG Nr. L 76 S. 1) in der jeweils genannten Fassung einhalten und
2. bei der Partikelmasse als Grenzwert L₄ den Wert von 0,005 g/km nicht überschreiten und die Voraussetzungen für die Genehmigung nach Nummer 6.1 oder 6.2 erfüllt sind.

3. Anforderungen an ungeregelte Partikelminderungssysteme

Der Antragsteller, der die Betriebserlaubnis für ein Partikelminderungssystem nach Anhang IV beantragt, muss durch die in Nummer 3.2 beschriebenen Prüfungen belegen und bestätigen, dass die Funktionsfähigkeit dieses Systems bei bestimmungsgemäßem Betrieb über eine Lebensdauer von bis zu fünf Jahren oder bis zu einer Kilometerleistung von 80.000 km - je nachdem, welches Kriterium zuerst erreicht wird - gewährleistet ist. Die Partikelminderungssysteme dürfen nicht mit Einrichtungen versehen sein, die diese Systeme außer Funktion setzen.

3.1 Übereinstimmungskriterien für ungeregelte Partikelminderungssysteme

Das ungeregelte Partikelminderungssystem darf in folgenden Merkmalen nicht abweichen:

1. Rückhalteart, Arbeitsweise, Minderungsmaterial (Metall, Keramik),
2. Minderungskonstruktion des Filtermaterials (Platten, Geflecht, gewickelt, minimale Zellen-/Material-/ Vliesdichte, maximale Porosität, Porendurchmesser, Taschen-/Kugelanzahl, Oberflächenrauhigkeit, Draht-/ Kugel-/Faserdurchmesser),
3. Mindestbeschichtung des Partikelminderungssystems (g/ft³),
4. Canning/Verpackung (Lagerung/Halterung des Trägers),
5. Volumen ± 20 %,
6. Regenerationstyp (periodisch oder kontinuierlich),
7. Regenerationsstrategie (katalytische, thermische, elektrothermische Regeneration),
8. Art der Additivierung (falls vorhanden),
9. Typ des Additivs (falls vorhanden),
10. Bypassverhältnis,
11. mit oder ohne vorgeschaltetem Oxidationskatalysator.

Weiterverwendung des/der vorhandenen Oxidationskatalysator(s/en):

Dem Minderungssystem vorgeschaltete Oxidationskatalysatoren können bei der Nachrüstung im Einzelfall weiter verwendet werden, wenn diese nachweislich:

1. nicht älter als fünf Jahre sind,
2. nicht länger als 80.000 km im Fahrzeug verbaut waren (Nachweis der Laufleistung über Serviceheft und Wegstreckenzähler) und
3. nicht mit sichtbaren Mängeln behaftet sind oder
4. der Hersteller des Partikelminderungssystems im Rahmen der unter Nummer 6.2.3 geforderten Betriebserlaubnis nachweist, dass die entsprechend geforderten Grenzwerte auch ohne den/die serienmäßigen Oxidationskatalysator(en) eingehalten werden (Betriebserlaubnis muss Nachweis enthalten).

Wird keiner der vorgenannten Nachweise erbracht, sind die Oxidationskatalysatoren vor der Nachrüstung mit dem Partikelminderungssystem zu erneuern.

3.2 Prüfung des ungeregelten Partikelminderungssystems

Für die Begutachtung des Partikelminderungssystems nach Nummer 3.1 muss zum Beweis der Funktionstüchtigkeit im späteren Feldeinsatz ein Dauerlauf nach Nummer 3.3 von mindestens 4.000 km durchgeführt werden. Der Dauerlauf dient dem Nachweis der Funktionstüchtigkeit und der Stabilität des Systems sowie dessen Wirkungsgrad.

Das dazu verwendete Kraftfahrzeug muss den Anforderungen der Stufe PM 2 entsprechen; bei Kraftfahrzeugen mit einer zulässigen Gesamtmasse von mehr als 2.500 kg den Anforderungen der Stufe PM 1. Die Partikelemission des Dauerlauffahrzeugs im Ausgangszustand darf im NEFZ 0,030 g/km nicht unterschreiten. Sofern kein Dauerlauffahrzeug mit entsprechender Partikelemission zur Verfügung steht, sind die Stufen bei 2.000 km bzw. 4.000 km um das Verhältnis der vorgeschriebenen Partikelmasse von 0,030 g/km zu der tatsächlichen Fahrzeugemission zu verlängern (Beispiel: bei 0,020 g/km verschieben sich die Messungen von 2.000 km auf 3.000 km und von 4.000 km auf 6.000 km).

Das für den Dauerlauf ausgewählte Kraftfahrzeug muss nicht vom selben Fahrzeughersteller wie der angestrebte Verwendungsbereich sein. Der Verwendungsbereich eines Systems umfasst einen Motorleistungsbereich zwischen 65 % und 130 % bezogen auf die Motorleistung des Prüffahrzeugs.

Als Prüfzyklus für die Abgasmessungen auf dem Rollenprüfstand ist der NEFZ mit inner- und außerstädtischem Anteil (Teil 1 und Teil 2) nach Anhang III Anlage 1 der Richtlinie 70/220/EWG in der Fassung der Richtlinie 98/69/EWG vom 13. Oktober 1998 (ABl. EG Nr. L 350 S. 1) anzuwenden.

3.3 Durchführung des Dauerlaufs

Der Dauerlauf ist über eine Fahrstrecke von mindestens 4.000 km durchzuführen. Auf Wunsch des Antragstellers kann vor Beginn des Dauerlaufs eine Fahrzeuginspektion durch den mit der Begutachtung beauftragten technischen Dienst sowie das Auslesen des OBD-Systems vorgenommen werden.

3.3.1 Die Streckenakkumulation kann auf dem Rollenprüfstand durch Wiederholung des innerstädtischen Anteils des NEFZ (Teil 1) durchgeführt werden.

3.3.2 Die Streckenakkumulation auf dem Rollenprüfstand kann im NEFZ mit inner- (Teil 1) und außerstädtischem (Teil 2, reduziert) Anteil durchgeführt werden. Dabei darf im Teil 2 des NEFZ eine Fahrgeschwindigkeit von 70 km/h und eine maximale Abgastemperatur von 300 °C unmittelbar vor dem Minderungssystem nicht überschritten werden.

3.3.3 Alternativ kann die in der Prüfdokumentation ausführlich zu beschreibende Dauerlaufstrecke von der begutachtenden Stelle so gewählt werden, dass sie einem realistischen innerstädtischen Fahrprofil entspricht. Dabei muss die Durchschnittsgeschwindigkeit zwischen 25 - 35 km/h, die maximale Geschwindigkeit unter 70 km/h, der zeitliche Leerlaufanteil nicht unter 7 % und der zeitliche Geschwindigkeitsanteil zwischen 50 bis 70 km/h unter 10 % (nicht am Ende des Dauerlaufs gefahren) liegen. Die maximale Abgastemperatur unmittelbar vor und nach dem Partikelminderungssystem muss ohne externe Regeneration im Mittel immer unter 300 °C, die Motordrehzahl unterhalb von 60 % der Nenndrehzahl liegen. Während des ganzen Dauerlaufs sind Fahrzeuggeschwindigkeit, Weg, Motordrehzahl und Differenzdruck zwischen Ein- und Ausgang des Partikelminderungssystems in der Prüfdokumentation mit aufzunehmen.

3.4 Prüfungen im Dauerlauf

Die Abgasmessungen mit eingebautem ungeregeltem Partikelminderungssystem werden nach Anhang I Nr. 1.1

1. vor Dauerlaufstart (Grundvermessung, Zustand I),
2. nach mindestens 2.000 km (Zustand II) und
3. nach mindestens 4.000 km (Zustand III) und
4. nach der "Worst-Case-Regeneration" (Zustand IV)

durchgeführt.

Vor und nach dem Dauerlauf wird das Fahrzeug zur späteren Bestimmung der Partikelminderungseffizienz im Ausgangszustand ohne Partikelminderungssystem vermessen.

Der Hersteller kann jeweils nach den 2.000 km- und den 4.000 km-Messungen zusätzliche Abgasmessungen im Ausgangszustand beantragen. Nach dem Wiedereinbau des Systems ist in diesem Falle die Abgasmessung zu wiederholen. Der dabei jeweils höchste Abgaswert ist für die Bestimmung des Rückhaltegrads heranzuziehen. Die Abweichung der Abgasmessungen mit Partikelminderungssystem vor/nach Ein-/Ausbau darf 15 % nicht überschreiten.

3.5 Abgasuntersuchung

Sollen ungeregelte Partikelminderungssysteme Verwendung finden, sind zusätzlich Abgasuntersuchungen nach Nummer 3.2 der Anlage XIa mit Ermittlung des Spitzenwertes für die Rauchgastrübung durchzuführen.

3.6 "Worst-Case-Regeneration" nach dem Dauerlauf

Zur Absicherung der thermischen Stabilität im späteren Feldeinsatz von nachgerüsteten Fahrzeugen wird nach den 4.000 km-Abgasmessungen und nach der Abgasuntersuchung eine "Worst-Case-Regeneration" durchgeführt.

Die thermische "Worst-Case-Regeneration" wird mit dem Prüffahrzeug auf dem Rollenprüfstand über die Motorlast eingeleitet (zügiger Lastwechsel von unterer Teillast nach Volllast). Nach Erkennen der Zündung der Partikel im Minderungssystem wird der Leerlaufpunkt über Motorschub angefahren. Das Prüffahrzeug verbleibt so lange im Leerlauf, bis kein Rußabbrand im Rückhaltesystem mehr stattfindet. Sofern unter den vorgenannten Betriebsbedingungen nicht spätestens nach zehn Minuten Abgastemperaturen von 600 °C aufgetreten sind, ist der "Worst-Case-Test" zu beenden.

Bei Fahrzeugen oberhalb einer Motorleistung von 160 kW kann die Einleitung der "Worst-Case-Regeneration" auf der Straße erfolgen.

Sofern keine thermische Regeneration eingeleitet werden konnte, ist eine Regeneration des Partikelminderungssystems nach Herstellervorgaben im Fahrzeugbetrieb durchzuführen.

In allen Fällen werden anschließend Abgasmessungen durchgeführt. Die dabei arithmetisch gemittelte Partikelemission darf um nicht mehr als 15 % von der Partikelemission P_Ng abweichen.

Darüber hinaus muss der Hersteller nachweisen und bestätigen, dass die verbrannte Partikelmasse und die dabei aufgetretenen Abgastemperaturen bezüglich der Haltbarkeit des Systems als unkritisch anzusehen sind.

3.7 Abgasmessungen während des Dauerlaufs

3.7.1 Ermittlung der Partikelemission im NEFZ:

Die Abgasemissionswerte im Ausgangszustand (P_S), Zustand I (Grundvermessung) (P_I), Zustand II (P_II), Zustand III (P_III ) und Zustand IV (P_IV) ergeben sich jeweils als Mittelwert aus jeweils zwei, sofern die Messungen nicht mehr als 15 % voneinander abweichen, ansonsten drei Messungen im NEFZ.

3.7.2 Ermittlung der gasförmigen Emissionen (NO_x, CO, HC) und des Kraftstoffverbrauchs in CO₂:

• Arithmetisches Mittel aus NEFZ im Ausgangszustand ohne Minderungssystem (HC_S, CO_S, NO_{x S}) und (CO_{2 S});
• Arithmetisches Mittel aus NEFZ im nachgerüsteten Zustand mit Minderungssystem (HC_{(I, II, III)}, CO_{(I, II, III)}, NO_{x (I, II, III)}und CO_{2 (I, II, III)}). Die Emissionen während der "Worst-Case-Regeneration" werden nicht berücksichtigt.

3.8 Bewertung des ungeregelten Partikelminderungssystems

Die Prüfung des Partikelminderungssystems für das System gilt als bestanden, wenn folgende Kriterien erfüllt sind:

3.8.1 Die Partikelemission mit P_Ng= (f_a × P_I + f_b × P_II + f_c × P_III) / (f_a + f_b + f_c ) mit fa = 1; f_b = 2 und f_c= 4 muss unter dem Grenzwert von 0,025 g/km liegen; bei Kraftfahrzeugen mit einer zulässigen Gesamtmasse von mehr als 2.500 kg unter dem Grenzwert von 0,050 g/km.

3.8.2 Der Rückhaltegrad η = 1 - (P_Ng/ P_S) muss mindestens 0,3 (= 30 %) erreichen mit P_S = (P_S1+ P_S2) / 2.

3.8.3 Der Rückhaltegrad während der Rußoxidation η_R = 1 - (P_IVT2/P_ST2) aus den jeweiligen Messungen P_IV aus dem Teil 2 des N_EFZ(außerstädtischer Anteil) muss mindestens 0,3 (= 30 %) erreichen.

3.8.4 Die gemessene Partikelemission P_IVmuss kleiner sein als 1,15 × P_Ng.

3.8.5 Die limitierten Schadstoffe müssen im Ausgangszustand und im nachgerüsteten Zustand die Grenzwerte der ursprünglichen homologierten Schadstoffklasse unterschreiten.

3.8.6 Bei den Trübungsmessungen nach Anhang I Nr. 1.1 dürfen im Ausgangszustand und im nachgerüsteten Zustand die Herstellertrübungskoeffizienten nicht überschritten werden.

4. Anforderungen an ein ungeregeltes Partikelminderungssystem zur Bildung einer Fahrzeugfamilie

Fahrzeugfamilien können mit ungeregelten Partikelminderungssystemen unterschiedlicher Größe (Volumen) unter Einhaltung der Übereinstimmungskriterien nach Nummer 3.1 gebildet werden.

4.1 Übereinstimmungskriterien für Fahrzeugfamilien

4.1.1 Für die Festlegung des Verwendungsbereiches eines baugleichen Partikelminderungssystems nach Nummer 3.1, aber mit unterschiedlichen Volumina, für verschiedene Fahrzeugtypen, dürfen sich die Versuchsträger in den Merkmalen nach Nummer 4.1.2 nicht unterscheiden. Die obere und untere Grenze des Verwendungsbereiches eines Systems wird je Fahrzeughersteller durch Vermessen zweier unterschiedlicher Prüffahrzeuge nach Nummer 4.2 auf dem Rollenprüfstand bestimmt.

4.1.2 Die zur Familie gehörenden Fahrzeugtypen sowie die Prüffahrzeuge selbst müssen in folgenden Kriterien übereinstimmen:

• Fahrzeughersteller (Verwenden andere Fahrzeughersteller den gleichen Antriebsmotor des geprüften Fahrzeugherstellers, so können, falls alle übrigen Anforderungen erfüllt sind, auch diese Fahrzeugtypen in den Verwendungsbereich mit aufgenommen werden.)
• Saugmotor, aufgeladener Motor
• Schadstoffklassen:
  • Klasse 0: Euro 1
  • Klasse I: Euro 1, Euro 2
  • Klasse II: D3, Euro 3
  • Klasse III: D4, Euro 4
• Einbauort in den Abgasstrang (Anschluss Auspuffkrümmer bis Eintritt PMS ± 300 mm vom Dauerlauffahrzeug). Dabei ist vom Antragsteller zu bestätigen, dass auch für die im Verwendungsbereich genannten Kraftfahrzeuge das Temperaturprofil bei Durchführung eines Dauerlaufs nach Nummer 3.3 um nicht mehr als 30 °C - bezogen auf das Basisfahrzeug für den Dauerlauf - nach unten abweicht.

4.2 Auswahl der Prüffahrzeuge

Die Prüffahrzeuge für einen gewählten Verwendungsbereich müssen folgende Kriterien erfüllen:

4.2.1 Prüffahrzeug I:

• maximale Leistung im Verwendungsbereich
• größtes Filtervolumen (V_FI)
• höchste Schwungmassenklasse
• häufig verbaute Getriebekonfiguration
• hohe häufig auftretende Rollenlast

4.2.2 Prüffahrzeug II:

• niedrigste Leistung im Verwendungsbereich
• kleinstes Filtervolumen (V_FII)
• kleinste Schwungmassenklasse
• häufig verbaute Getriebekonfiguration
• geringste häufig auftretende Rollenlast

Sollen innerhalb der Klasse I die Schadstoffklassen Euro 1 und Euro 2 für Kraftfahrzeuge eines Herstellers durch die Prüfungen abgedeckt werden, so muss eines der Prüffahrzeuge Euro 1 und das andere Euro 2 abdecken.

4.3 Prüfkriterien des Verwendungsbereiches innerhalb einer Familie nach Anhang I Nr. 1.2

Die Prüffahrzeuge müssen eine Laufleistung von mindestens 15.000 km aufweisen. Die Prüffahrzeuge müssen im Ausgangszustand und im nachgerüsteten Zustand bei allen limitierten Emissionen die Werte ihrer ursprünglich homologierten Grenzwertstufe einhalten. Die Verschlechterungsfaktoren sind nicht anzuwenden.

Der Umbau am Prüffahrzeug muss dem beantragten späteren Ausgangsstand der Umrüstung entsprechen.

Fahrzeuge mit "On-Board-Diagnose" dürfen durch den Einbau des Nachrüstsystems in ihrer Überwachungsfunktion nicht eingeschränkt werden. Das elektronische Motorsteuergerät (z.B. für Einspritzung, Luftmassenmesser, Abgasminderung) darf durch die Nachrüstung nicht verändert werden.

4.4 Prüf- und Messablauf auf dem Rollenprüfstand

4.4.1 Die Fahrzeuge werden durch 2 × 10 NEFZ (220 km) konditioniert (siehe Anhang I Nr. 1.2).

4.4.2 Ermittlung aller limitierten Schadstoffe im NEFZ für:

• Ausgangszustand;
  arithmetisches Mittel aus zwei bis drei Abgasmessungen für jede Schadstoffkomponente
• Nachrüststand;
  arithmetisches Mittel aus zwei bis drei Abgasmessungen für jede Schadstoffkomponente.

4.4.3 Ermittlung des Kraftstoffverbrauchs (CO₂) im NEFZ für:

• Kraftstoffverbrauch (Ausgangszustand);
  arithmetisches Mittel aus zwei bis drei Abgasmessungen
• Kraftstoffverbrauch (Nachrüststand);
  arithmetisches Mittel aus zwei bis drei Abgasmessungen.

4.5 Bewertung der ungeregelten Partikelminderungssysteme für den Verwendungsbereich innerhalb einer Fahrzeugfamilie

Die Prüfung eines Partikelminderungssystems für den Verwendungsbereich einer Fahrzeugfamilie gilt als bestanden, wenn folgende Kriterien erfüllt sind:

4.5.1 Partikelemission

4.5.1.1 Die Partikelemission P_NgFeim nachgerüsteten Zustand muss unter dem Grenzwert der entsprechenden Minderungsstufe PM 01, PM0, PM 1, PM 2, PM 3, PM 4, PM 5 liegen. P_NgFe(Anhang I Nr. 1.2 Buchstabe e) ergibt sich als Mittelwert aus maximal drei Messungen im NEFZ nach der Systemvorbereitung.

4.5.1.2 Der Rückhaltegrad η_NgFe = 1 - (P_NgFe/ ((P_S1F+ P_S2F) /2)) muss im nachgerüsteten Zustand mindestens 0,3 (= 30 %) betragen.

4.5.1.3 P_NgFgdarf nicht größer sein als 1,15 × P_NgFe × P_NgFg(Anhang I Nr. 1.2 Buchstabe g) ergibt sich als Mittelwert aus maximal drei Messungen im NEFZ nach Systemstabilität.

4.5.1.4 Bei den Trübungsmessungen nach Anhang I Nr. 1.2 dürfen im Ausgangszustand und im nachgerüsteten Zustand die Herstellertrübungskoeffizienten nicht überschritten werden.

4.5.2 Der gemittelte Kraftstoffverbrauch im nachgerüsteten Zustand darf den Kraftstoffverbrauch im Ausgangszustand um nicht mehr als 4 % übersteigen.

4.5.3 Die limitierten Schadstoffe müssen im Ausgangszustand und im nachgerüsteten Zustand die Grenzwerte der ursprünglichen homologierten Schadstoffklasse unterschreiten.

5. Anforderungen an periodisch regenerierende Partikelminderungssysteme

Der Antragsteller, der die Betriebserlaubnis für ein Partikelminderungssystem nach Anhang IV beantragt, muss durch die in Anhang I Nr. 2 beschriebene Prüfung belegen und bestätigen, dass die Funktionsfähigkeit dieses Systems bei bestimmungsgemäßem Betrieb über eine Lebensdauer von bis zu fünf Jahren oder bis zu einer Kilometerleistung von 80.000 km - je nachdem, welches Kriterium zuerst erreicht wird - gewährleistet ist. Die Partikelminderungssysteme dürfen nicht mit Einrichtungen versehen sein, die diese Systeme außer Funktion setzen.

5.1 Übereinstimmungskriterien für geregelte Partikelminderungssysteme

Es gelten die Übereinstimmungskriterien entsprechend ECE-Regelung Nr. 83 (ECE-R 83) über einheitliche Bedingungen für die Genehmigung der Fahrzeuge hinsichtlich der Emission von Schadstoffen aus dem Motor entsprechend den Kraftstofferfordernissen des Motors, Anhang 13 Nr. 2.1 (VkBl. 2005 S. 767).

5.2 Prüfung und Bewertung des geregelten Partikelminderungssystems

Bei periodisch regenerierenden Systemen muss die Partikelemission M_Pi bei allen Messungen, ermittelt gemäß ECE-R 83, Anhang 13 Nr. 3.3, unter dem Grenzwert von 0,005 g/km liegen mit M_Pi= [(M_si × f_D) + (M_ri × f_d)] / (f_D + f_d).

5.3 Bei geregelten Systemen muss der Rückhaltegrad η_Ng= 1 - (M_Pi/ P_S1) im nachgerüsteten Zustand mindestens 0,9 (= 90 %) betragen.

5.4 Die Ermittlung des K_i-Faktors bei periodisch regenerierenden Systemen erfolgt nach ECE-R 83 mit K_i= M_pi/ M_si.

5.5 Die limitierten Schadstoffe (CO, HC, NO_x) dürfen unter Berücksichtigung des K_i-Faktors bei allen Abgasmessungen mit PMS (Ausnahme: während der periodischen Regeneration) die Grenzwerte der jeweiligen Stufe nicht überschreiten. Die mittlere Emission errechnet sich jeweils aus dem Produkt der Emissionen gemessen im Zyklus ohne Regeneration mit dem K_i-Faktor.

5.6 Der gemittelte Kraftstoffverbrauch (CO_{2 Ng}) darf den Kraftstoffverbrauch im Ausgangszustand (CO_{2 S}) um nicht mehr als 4 % übersteigen.

5.7 Der gemittelte Trübungskoeffizient im Zustand P_Ngh(Anhang I Nr. 2.1 Buchstabe h) darf den Herstellergrenzwert nicht überschreiten.

5.8 Anforderungen an ein geregeltes Partikelminderungssystem zur Bildung einer Fahrzeugfamilie

Fahrzeugfamilien können mit geregelten Partikelminderungssystemen gemäß den Übereinstimmungskriterien nach ECE-R 83 Anhang 13 Nr. 2.1 gebildet werden. Der Nachweis der Funktionsfähigkeit innerhalb der Familie gilt als erbracht, wenn die Anforderungen nach den Nummern 5.2 und 5.3 unter Berücksichtigung des K_i-Faktors nach Nummer 5.4 gemessen nach Anhang I Nr. 2.2 erfüllt sind.

6. Genehmigung

6.1 Neue Kraftfahrzeuge

6.1.1 EG-Typgenehmigung oder Allgemeine Betriebserlaubnis

Bei erstmals für den Verkehr zuzulassenden Kraftfahrzeugen mit Selbstzündungsmotor, die die Anforderungen nach Nummer 2.2 erfüllen, hat der Fahrzeughersteller oder sein Beauftragter auf der Grundlage der für den Fahrzeugtyp erteilten EG-Typgenehmigung oder Allgemeinen Betriebserlaubnis gegenüber der Genehmigungsbehörde eine Erklärung darüber abzugeben, dass die von ihm reihenweise gefertigten Kraftfahrzeuge als besonders partikelreduziert nach Stufe PM 5 gelten und er die Bescheinigung nach Anhang II nur ausstellt, wenn unter Berücksichtigung der für die Stufe PM 5 geltenden Grenzwerte weiterhin alle Bestimmungen der Richtlinie 70/220/EWG eingehalten werden.

6.1.2 Betriebserlaubnis für Einzelfahrzeuge

Bei Kraftfahrzeugen, die mit einer Betriebserlaubnis nach § 21 für den Verkehr zugelassen werden sollen, hat der mit der Begutachtung beauftragte amtlich anerkannte Sachverständige festzustellen, ob das Kraftfahrzeug den Anforderungen der Stufe PM 5 genügt. Es können auch Bescheinigungen nach Anhang II herangezogen werden. Ist das der Fall, hat er zudem nach pflichtgemäßem Ermessen zu beurteilen und gegebenenfalls mit einer Bescheinigung entsprechend Anhang III zu bestätigen, dass nicht zu erwarten ist, dass sich das Abgasverhalten des Kraftfahrzeugs bei bestimmungsgemäßem Betrieb in einem Zeitraum von bis zu fünf Jahren oder bis zu einer Kilometerleistung von 100.000 km, je nachdem, welches Kriterium zuerst erreicht wird, wesentlich verschlechtern wird.

6.2 Für den Verkehr zugelassene Kraftfahrzeuge

6.2.1 EG-Typgenehmigung oder Allgemeine Betriebserlaubnis

Für den Verkehr zugelassene Kraftfahrzeuge mit Selbstzündungsmotor, die die Anforderungen nach Nummer 2.2 ohne Nachrüstung erfüllen, hat der Fahrzeughersteller oder sein Beauftragter auf der Grundlage der für den Fahrzeugtyp erteilten EG-Typgenehmigung oder der Allgemeinen Betriebserlaubnis gegenüber der Genehmigungsbehörde eine Erklärung darüber abzugeben, dass die von ihm reihenweise gefertigten Kraftfahrzeuge als besonders partikelreduziert nach Stufe PM 5 gelten und er die Bescheinigung nach Anhang II nur ausstellt, wenn unter Berücksichtigung des für die Stufe PM 5 geltenden Grenzwertes bisher alle Bestimmungen der Richtlinie 70/220/EWG eingehalten wurden und auch weiterhin eingehalten werden.

6.2.2 Betriebserlaubnis für Einzelfahrzeuge

Bei Kraftfahrzeugen, die mit einer Betriebserlaubnis nach § 21 für den Verkehr zugelassen worden sind, hat der mit der Begutachtung beauftragte amtlich anerkannte Sachverständige festzustellen, ob das Kraftfahrzeug den Anforderungen der Stufe PM 5 genügt. Es können auch Bescheinigungen nach Anhang II herangezogen werden. Ist das der Fall, hat er zudem nach pflichtgemäßem Ermessen zu beurteilen und gegebenenfalls mit einer Bescheinigung entsprechend Anhang III zu bestätigen, dass nicht zu erwarten ist, dass sich das Abgasverhalten des Kraftfahrzeugs bei bestimmungsgemäßem Betrieb in einem Zeitraum von bis zu fünf Jahren oder bis zu einer Kilometerleistung von 100.000 km, je nachdem, welches Kriterium zuerst erreicht wird, wesentlich verschlechtern wird.

6.2.3 Partikelminderungssystem für die Nachrüstung

Sollen durch Einbau von Partikelminderungssystemen die Emissionen luftverunreinigender Partikel von bereits für den Verkehr zugelassenen Kraftfahrzeugen verringert werden, so ist für das Partikelminderungssystem eine

1. Betriebserlaubnis für Fahrzeugteile nach § 22 oder
2. Systemgenehmigung für das Fahrzeug nach den Bestimmungen der Richtlinie 70/220/EWG oder nach der ECE-R 83 erforderlich.

Im Falle von Buchstabe a muss die Betriebserlaubnis für das Partikelminderungssystem die Einhaltung einer der Partikelminderungsstufen PM 01 bis PM 4 nach den Bestimmungen dieser Anlage nachweisen. Einzelheiten über die Verwendung des Partikelminderungssystems und des Einbaus ergeben sich aus der Betriebserlaubnis.

Wird im Falle von Buchstabe b für einen Fahrzeugtyp, der für die Nachrüstung mit einem Partikelminderungssystem vorgesehen ist, durch die Systemgenehmigung nach den Bestimmungen der Richtlinie 70/220/EWG oder nach der ECE-R 83 bereits nachgewiesen, dass die Anforderungen nach Nummer 2.2.1 bei Ausrüstung mit dem Partikelminderungssystem eingehalten werden, gelten die Kraftfahrzeuge dieses Typs bei nachträglicher Ausrüstung mit dem Partikelminderungssystem als besonders partikelreduziert nach Stufe PM 4. Hinsichtlich der Weiterverwendung des Oxidationskatalysators gelten die Bestimmungen nach Nummer 3.1. Die Teile für die Nachrüstung des Kraftfahrzeugs einschließlich der Montageanweisungen sind vom Fahrzeughersteller bereitzustellen. Der Hersteller stellt eine Bescheinigung nach Anhang II aus. Diese ist mit den Teilenummern des Nachrüstsatzes und den Montagebedingungen zu ergänzen und der Abnahmebescheinigung nach Anhang V beizufügen.

7. Genehmigungsbehörde

7.1 Genehmigungsbehörde im Sinne dieser Anlage ist das Kraftfahrt-Bundesamt, Fördestraße 16, 24944 Flensburg. Dies gilt nicht im Falle des Verfahrens nach § 21.

7.2 Partikelminderungssysteme aus anderen Mitgliedstaaten der Europäischen Gemeinschaft oder der Türkei oder einem EFTA-Staat, der Vertragspartei des EWR-Abkommens ist, für die Nachrüstung von Kraftfahrzeugen mit Dieselmotor werden anerkannt, wenn dasselbe Niveau für die Partikelminderung gewährleistet wird, das diese Anlage beinhaltet.

8. Rücknahme der Genehmigung

Eine Genehmigung ist zurückzunehmen, wenn festgestellt wird, dass die Voraussetzungen für die Genehmigung nicht mehr gegeben sind oder erfüllt werden oder der Inhaber der Genehmigung gegen die Pflichten aus der Genehmigung verstoßen hat.

9. Zusätzliche Anforderungen

9.1 Betriebsverhalten

Durch den Einbau des Partikelminderungssystems dürfen keine Beeinträchtigungen des Betriebsverhaltens und keine zusätzlichen Gefährdungen der Fahrzeugsicherheit eintreten.

9.2 Geräuschverhalten

Partikelminderungssysteme dürfen keine negativen Auswirkungen auf das Geräuschverhalten erwarten lassen.

9.3 Additivierung

Handelt es sich um ein additiv unterstütztes Partikelminderungssystem, so ist eine Unbedenklichkeitserklärung des Umweltbundesamtes bezüglich des Systems in Verbindung mit dem verwendeten Additiv der mit der Begutachtung beauftragten Stelle vorzulegen.

9.4 Elektromagnetische Verträglichkeit

Werden elektronische Bauteile und/oder Steuergeräte verwendet, so müssen diese den Bestimmungen des § 55a entsprechen.

10. Einbau und Abnahme der Nachrüstung mit einem genehmigten Partikelminderungssystem

10.1 Einbau

10.1.1 Die Nachrüstung mit einem genehmigten Partikelminderungssystem ist von einer für die Durchführung der Abgasuntersuchung an Kraftfahrzeugen mit Kompressionszündungsmotor nach Anlage VIIIc Nr. 1 in Verbindung mit Anlage VIII Nr. 3.1.1.1 anerkannten AU-Kraftfahrzeugwerkstatt durchzuführen. Abweichend von Satz 1 kann die Nachrüstung auch von einer anderen Stelle durchgeführt werden. In diesem Falle gilt Nummer 10.2 Buchstabe b.

10.1.2 Das nachzurüstende Kraftfahrzeug muss sich in einem technisch einwandfreien Zustand befinden. Sofern erforderlich, sind vor der Nachrüstung Mängel zu beseitigen, die das Erreichen des durch die Betriebserlaubnis des Partikelminderungssystems nachgewiesene Partikelminderung oder die Dauerhaltbarkeit in Frage stellen.

10.2 Abnahme

Der ordnungsgemäße Einbau aller Teile und die einwandfreie Funktion des Partikelminderungssystems sind

1. von der anerkannten AU-Kraftfahrzeugwerkstatt, sofern diese die Nachrüstung selbst vorgenommen hat, auf einer dem Anhang V entsprechenden Abnahmebescheinigung für Partikelminderungssysteme zur Vorlage bei der Zulassungsbehörde oder
2. durch einen amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten nach den Bestimmungen der Anlage VIIIb auf einer Abnahmebescheinigung im Sinne von Anhang V

zu bestätigen.

.

.

Fahrzeughersteller:

Inhaber der EG-Typgenehmigung/Allgemeinen Betriebserlaubnis:
Nummer der EG-Typgenehmigung/Allgemeinen Betriebserlaubnis:

Es wird bescheinigt, dass die aufgeführten Fahrzeugtypen und Ausführungen die Anforderungen der in Spalte 5 eingetragenen Partikelminderungsstufe nach Anlage XXVI zu § 47 Abs. 3a einhalten und in den Fahrzeugpapieren im Feld "Bemerkungen" entsprechend gekennzeichnet werden dürfen. Für die Kennzeichnung gelten die Vorgaben in Anhang III oder V.

Gegenüber der Genehmigungsbehörde ist die nach Anlage XXVI Nr. 6.1.1, 6.2.1 und/oder 6.2.3 Buchstabe b geforderte Erklärung abgegeben worden.

Datum: ........................................

Unterschrift: ................................

(Genehmigungsinhaber oder für die Ausstellung der Fahrzeugpapiere ermächtigter Vertreter)

.

Fahrzeughersteller: Fahrzeug-Identifizierungsnummer:

Es wird bescheinigt, dass das oben beschriebene Fahrzeug/die oben beschriebenen Fahrzeuge die Anforderungen der in Spalte 4 eingetragenen Partikelminderungsstufe nach Anlage XXVI zu § 47 Abs. 3a einhält/einhalten und in den Fahrzeugpapieren im Feld "Bemerkungen" bei Einhaltung der

• Partikelminderungsstufen PM 01 bis PM 4: entsprechend den Vorgaben im Anhang V
• Partikelminderungstufe PM 5 : als "Stufe PM 5 ab Tag Erstzul."

gekennzeichnet werden darf/dürfen. Verwendete Unterlagen für die jeweilige Bewertung wie Bescheinigungen nach Anhang II , Anhang V oder Allgemeine Betriebserlaubnisse nach § 22 sind zu nennen.

Es ist nicht zu erwarten, dass sich das Abgasverhalten des Fahrzeugs bei bestimmungsgemäßem Betrieb in einem Zeitraum von bis zu fünf Jahren oder bis zu einer Kilometerleistung von 100.000 km, je nachdem, welches Kriterium zuerst erreicht wird, wesentlich verschlechtern wird.

Technischer Dienst: ........................................

Datum, Unterschrift: ......................................

.

1. Es ist ein formloser Antrag auf Erteilung einer Allgemeinen Betriebserlaubnis für ein Partikelminderungssystem bei der Genehmigungsbehörde zu stellen.
2. Der Antragsteller muss die verwaltungsrechtlichen und technischen Anforderungen für die Erteilung einer Allgemeinen Betriebserlaubnis nach § 20 in Verbindung mit § 22 StVZO erfüllen und die erforderlichen Unterlagen nach Vorgabe der Genehmigungsbehörde vorlegen.
3. Grundlage für die Erteilung ist der Technische Bericht eines akkreditierten Technischen Dienstes, in dem das Partikelminderungssystem beschrieben ist, die nach Anlage XXVI durchzuführenden Prüfungen dokumentiert sind und bestätigt wird, dass die entsprechenden Bestimmungen der Anlage XXVI eingehalten werden.
4. Im Genehmigungsverfahren wird ein genehmigter Typ eines Partikelminderungssystems hinsichtlich der Form und Abmessung des Trägers festgelegt. Nachträgliche Änderungen an der Trägerlänge und dem -querschnitt sind im Rahmen einer Erweiterung mit maximalen Abweichungen bis zu ± 10 % möglich. Durch diese Änderungen darf das Volumen bis zu maximal 10 % vergrößert werden. Eine Verringerung des ursprünglichen Volumens ist unzulässig.

.

1. Bestätigung des ordnungsgemäßen Einbaus

1.1 Vor dem Einbau des Partikelminderungssystems ist der technisch einwandfreie Zustand des Kraftfahrzeugs festgestellt/hergestellt* worden.

1.2 Das unter Nummer 2 beschriebene Kraftfahrzeug wurde mit dem unter Nummer 3 benannten Partikelminderungssystem ausgerüstet; der ordnungsgemäße Einbau aller Teile und die einwandfreie Funktion des Partikelminderungssystems werden hiermit bestätigt.

1.3 Die Erneuerung des eingebauten Oxidationskatalysators war

• nicht erforderlich.*
• erforderlich und ist vorgenommen worden.*

2. Angaben zum Kraftfahrzeug

2.1 Amtliches Kennzeichen:

2.2 Name und Anschrift des Fahrzeughalters:

2.3 Fahrzeughersteller:

2.4 Typ:

2.5 Fahrzeug-Identifizierungsnummer:

2.6 Datum der Erstzulassung:

2.7 Stand des Wegstreckenzählers:

3. Angaben zum Partikelminderungssystem (PMS)

3.1 Hersteller des PMS:

3.2 Typ/Ausführung:

3.3 Genehmigungsnummer:

3.3.1 Abdruck der ABE für das PMS nach § 22 StVZO*,

3.3.2 Abdruck der ABE nach § 21 StVZO für das Einzelfahrzeug* oder 3.3.3 Herstellerbescheinigung* ist beigefügt.

4. Angaben zu den Fahrzeugpapieren:

4.1 Durch die Ausrüstung mit dem unter Nr. 3 beschriebenen Partikelminderungssystem erfüllt das Kraftfahrzeug die Anforderungen der nachfolgend aufgeführten Partikelminderungsstufe und ist in den Fahrzeugpapieren im Feld "Bemerkungen" wie folgt zu kennzeichnen:

• Stufe PM 01 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)"*
• Stufe PM 0 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)"*
• "Stufe PM 1 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)" *
• "Stufe PM 2 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)" *
• "Stufe PM 3 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)" *
• "Stufe PM 4 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)" *

Ausführende Stelle: ...................................................................................................................................

(Name, Anschrift, Kontrollnummer der anerkannten AU-Werkstatt)

...................................................................................................................................
Ort, Datum, Unterschrift der nach § 29 Abs. 12 oder § 47a Abs. 3 StVZO für die Untersuchung der Abgase verantwortlichen Person

.

1. Allgemeines

1.1 Anwendungsbereich

Diese Anlage regelt die Anforderungen an Partikelminderungssysteme, die für eine Nachrüstung von mit Selbstzündungsmotor angetriebenen Nutzfahrzeugen oder mobilen Maschinen und Geräten, für die oder deren Motor § 47 Abs. 6 oder Abs. 8b gilt, vorgesehen sind. Im Sinne dieser Vorschrift gelten als Nutzfahrzeuge

• Kraftfahrzeuge der Klasse M, ausgenommen Personenkraftwagen (M1)
• Kraftfahrzeuge der Klasse N

nach Anhang II Abschnitt a und Abschnitt C der Richtlinie 70/156/EWG vom 6. Februar 1970 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die Betriebserlaubnis für Kraftfahrzeuge und Kraftfahrzeuganhänger (ABl. EG Nr. L 42 S. 1), die durch die Richtlinie 2001/116/EG vom 20. Dezember 2001 (ABl. EG 2002 Nr. L 18 S. 1) geändert worden ist, die mit Selbstzündungsmotor angetrieben und mit Dieselkraftstoff nach der Richtlinie 98/70/EG des Europäischen Parlaments und des Rates vom 13. Oktober 1998 über die Qualität von Otto- und Dieselkraftstoffen und zur Änderung der Richtlinie 93/12/EWG des Rates (ABl. EG Nr. L 350 S. 58), geändert durch die Richtlinie 2003/17/EG vom 3. März 2003 (ABl. EU Nr. L 76 S. 10), betrieben werden.

1.2 Begriffsbestimmungen und Abkürzungen

Beladungszustand:

Konstanter Partikelbeladungszustand des Partikelminderungssystems unter bestimmten Fahrzuständen ohne externe Regenerationsmaßnahmen.

ESC-Prüfzyklus:

Prüfzyklus - bestehend aus 13 stationären Prüfphasen - nach Anhang III Anlage 1 der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über Maßnahmen gegen die Emission gasförmiger Schadstoffe und luftverunreinigender Partikel aus Selbstzündungsmotoren zum Antrieb von Fahrzeugen und die Emission gasförmiger Schadstoffe aus mit Flüssiggas oder Erdgas betriebenen Fremdzündungsmotoren zum Antrieb von Fahrzeugen in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11).

ELR-Prüfzyklus:

Prüfzyklus - bestehend aus einer Folge von Belastungsschritten bei gleich bleibenden Drehzahlen - nach Anhang III Anlage 1 der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11).

ETC-Prüfzyklus:

Prüfzyklus - bestehend aus instationären, wechselnden Phasen - nach Anhang III Anlage 2 der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11).

NRSC-Zyklus:

Stationärer Test für mobile Maschinen und Geräte nach Anhang III Nr. 3 der Richtlinie 97/68/EG des Europäischen Parlaments und des Rates vom 16. Dezember 1997 (ABl. EG 1998 Nr. L 59 S. 1) zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über Maßnahmen zur Bekämpfung der Emission von gasförmigen Schadstoffen und luftverunreinigenden Partikeln aus Verbrennungsmotoren für mobile Maschinen und Geräte in der Fassung der Richtlinie 2004/26/EG des Europäischen Parlaments und des Rates vom 21. April 2004 (ABl. EU Nr. L 225 S. 3).

NRTC:

Dynamischer Test für mobile Maschinen und Geräte nach Anhang III Nr. 4 der Richtlinie 97/68/EG in der Fassung der Richtlinie 2004/26/EG.

Partikelminderungssystem (PMS):

Eine Abgasnachbehandlung zur Verringerung der Partikelemission durch mechanische und/oder aerodynamische Separation sowie durch Diffusions- und/oder Trägheitseffekte. Motorspezifische Änderungen an Bauteilen und elektronischen Bauteilen und elektronischen Komponenten zählen nicht zu den Partikelminderungssystemen. Sind jedoch für die Nachrüstung mit dem PMS zusätzliche Maßnahmen an emissionsrelevanten Bauteilen und/oder Systemkomponenten wie beispielsweise eine Änderung der Abgasrückführungs(AGR)-Regelung zu weiteren einwandfreien Funktion notwendig, muss hierfür eine Freigabe durch den Motorenhersteller vorliegen.

Geregeltes Partikelminderungssystem:

Partikelminderungssystem, das einen nach Nummer 5 oder Nummer 6 ermittelten gravimetrischen Partikelrückhaltegrad von mindestens 90 % besitzt.

Kontinuierliche Regeneration:

Regenerationsprozess eines Nachbehandlungssystems, der permanent bzw. wenigstens einmal pro Prüfzyklus abläuft.

Ungeregeltes Partikelminderungssystem:

Partikelminderungssystem, welches einen nach Nummer 5 oder Nummer 6 ermittelten gravimetrischen Partikelrückhaltegrad von mindestens 50 % besitzt. Für Motoren mit einem Hubraum von unter 0,75 dm³je Zylinder und einer Nennleistungsdrehzahl von über 3.000 min^-1 gilt ein Partikelrückhaltegrad von mindestens 30 %.

Partikelminderungssystemfamilie:

Familie aller Partikelminderungssysteme, die in ihrer Funktion als technisch identisch nach den Übereinstimmungskriterien für Systemfamilien in Nummer 7.1 angesehen werden.

Periodisch regenerierendes Partikelminderungssystem:

Partikelminderungssystem, bei dem eine periodische Regeneration wiederkehrend in weniger als 100 Stunden Motorbetrieb abläuft.

Rückhaltegrad:

Verhältnis von zurückgehaltener Partikelmasse durch das Partikelminderungssystem zu der Partikelmasse im Ausgangszustand des Fahrzeugs, gemessen im ESC-Prüfzyklus für PMK 0 und PMK 1 und im ETC-Prüfzyklus für PMK 2 bzw. im NRSC-Zyklus für PMK 0, PMK 1 und NRTC-Zyklus für PMK 2 und berechnet nach der Formel in Nummer 5.1 oder Nummer 6.1.

Abkürzungen:

2. Definitionen der Partikelminderungsklassen

Mit einem Partikelminderungssystem nachgerüstete Nutzfahrzeuge gehören zur Partikelminderungsklasse

1. PMK 01, wenn sie die in Nummer 3.4.1,
2. PMK 0, wenn sie die in Nummer 3.4.2 unter Abschnitt 1, 2 oder 3,
3. PMK 1, wenn sie die in Nummer 3.4.3 unter Abschnitt 1, 2 oder 3,
4. PMK 2, wenn sie die in Nummer 3.4.4 unter Abschnitt 1, 2 oder 3,
5. PMK 3, wenn sie die in Nummer 3.4.5 unter Abschnitt 1,
6. PMK 4, wenn sie die in Nummer 3.4.6

der Anlage XIV beschriebenen Anforderungen einhalten.

3. Anforderungen an Partikelminderungssysteme

Der Antragsteller muss durch die in Nummer 4 und 5 oder 6 beschriebenen Prüfungen belegen und bestätigen, dass die Funktionsfähigkeit des Systems bei bestimmungsgemäßem Betrieb in

1. Nutzfahrzeugen über eine Kilometerleistung von 80.000 km bei Motoren mit einem Hubraum von unter 0,75 dm³je Zylinder und einer Nennleistungsdrehzahl von über 3.000 min^-1, ansonsten von 200.000 km oder über eine Lebensdauer von bis zu 6 Jahren - je nachdem, welches Kriterium zuerst erreicht wird -,
2. mobilen Maschinen oder Geräten über 4.000 Betriebsstunden oder über eine Lebensdauer von bis zu 6 Jahren - je nachdem, welches Kriterium zuerst erreicht wird -

gewährleistet ist. Die Partikelminderungssysteme dürfen nicht mit Einrichtungen ausgerüstet sein, die diese Systeme außer Funktion setzen; ansonsten gelten die Anforderungen nach Nummer 3.2.

3.1 Übereinstimmungskriterien

Das Partikelminderungssystem darf in folgenden Merkmalen nicht abweichen:

1. Rückhalteart und Arbeitsweise Minderungsmaterial (Metall, Keramik),
2. Minderungskonstruktion des Filtermaterials (Platten, Geflecht, gewickelt, Zellen-/Material-/Vliesdichte, Porosität, Porendurchmesser, Taschen-/Schaufel-/Kugelanzahl, Oberflächenrauigkeit, Draht-/Kugel-/ Faserdurchmesser),
3. Mindestbeschichtung des Partikelminderungssystems bzw. vorgeschalteter Katalysatoren (g/ft3),
4. Canning/Verpackung (Lagerung/Halterung des Trägers),
5. Volumen ± 30 %,
6. Regenerationstyp (periodisch oder kontinuierlich),
7. Regenerationsstrategie (katalytische, thermische, elektrothermische Regeneration),
8. Art der Additivierung/des Dosiersystems (falls vorhanden),
9. Typ des Additivs (falls vorhanden),
10. Anbringungsgegebenheiten (max. + 0,5 m Anbringungsdifferenz zwischen Turboladerausgang (Turbine) und Einlass Partikelminderungssystem),
11. mit oder ohne vorgeschaltetem Oxidationskatalysator. Weiterverwendung des oder der vorhandenen Oxidationskatalysator(en):

Dem Minderungssystem vorgeschaltete Oxidationskatalysatoren können bei der Nachrüstung im Einzelfall weiter verwendet werden, wenn diese nachweislich:

1. nicht älter als 5 Jahre sind,
2. bei Motoren mit einem Hubraum von unter 0,75 dm³ je Zylinder und einer Nennleistungsdrehzahl von über 3.000 min^-1 nicht länger als 80.000 km, ansonsten 150.000 km im Fahrzeug verbaut waren (Nachweis der Laufleistung über Serviceheft und Wegstreckenzähler) und
3. nicht mit sichtbaren Mängeln behaftet sind oder
4. der Hersteller des Partikelminderungssystems im Rahmen der unter Nummer 8 geforderten Betriebserlaubnis nachweist, dass die entsprechend geforderten Grenzwerte auch ohne den/die serienmäßigen Oxidationskatalysator(en) eingehalten werden (Betriebserlaubnis muss Nachweis enthalten).

Wird keiner der vorgenannten Nachweise erbracht, sind die Oxidationskatalysatoren vor der Nachrüstung mit dem Partikelminderungssystem zu erneuern.

Zur Prüfung des Partikelminderungssystems auf dem Motorenprüfstand muss das System mindestens in einem Abstand von 2 m zum Ausgang des Turboladers (Turbine) angebracht werden. Kann der Antragsteller nachweisen, dass innerhalb seines späteren Verwendungsbereichs ein kürzerer Abstand als maximaler Abstand zu betrachten ist, kann die Leitungslänge entsprechend gekürzt werden. Isolationen oder ähnliches sind nur zulässig, wenn diese auch im späteren Fahrzeugeinsatz Verwendung finden.

3.2 Aktive Einrichtungen

Sind im oder mit dem PMS Einrichtungen vorhanden und verbaut, die dazu führen, dass unter bestimmten Voraussetzungen die für das System nach Nummer 2 bestimmten Grenzwerte nicht mehr eingehalten werden, so muss der Antragsteller nachweisen,

1. unter welchen Bedingungen solche Einrichtungen aktiviert/deaktiviert werden,
2. dass sie lediglich zum Schutze des PMS oder des Motors und/oder der Regeneration des PMS dienen und nicht dauerhaft aktiviert werden,
3. dass nach einer Aktivierung die Einrichtung nach spätestens zwei für das System nach Nummer 2 bestimmten Prüfzyklen derart deaktiviert wird, dass der ursprüngliche Zustand wieder hergestellt ist. Der Nachweis muss in einem Dauerlauf, der mindestens fünf Aktivierungen/Deaktivierungen beinhaltet, erbracht werden,
4. dass die vorgegebenen Dauerhaltbarkeitskriterien eingehalten werden und
5. dass der Fahrer über die Aktivierung einer solchen Einrichtung informiert wird. 3.3 Kraftstoff

3.3.1 Kraftstoffqualität

Die zur Prüfung der Partikelminderungssysteme heranzuziehenden Messungen erfolgen mit handelsüblichen Kraftstoffen nach Nummer 1.1.

3.3.2 Kraftstoffverbrauch

Der auf den jeweilig anzuwendenden Prüfzyklus bezogene spezifische Kraftstoffverbrauch darf im nachgerüsteten Zustand maximal 4 % über dem spezifischen Verbrauch im nicht nachgerüsteten Zustand liegen. Die Messungen zur Bestimmung des Kraftstoffverbrauchs erfolgen parallel zu den Messungen nach Nummer 4.1 für kontinuierlich regenerierende Systeme oder nach Nummer 6.2.1 für periodisch regenerierende Systeme.

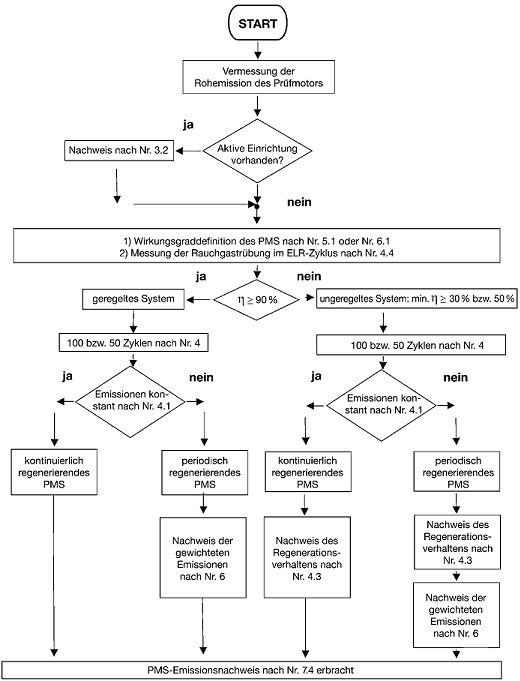

4. Prüfung eines Partikelminderungssystems

Der Ablauf der Prüfung erfolgt nach den Vorgaben von Anhang I.

Für die Begutachtung des Partikelminderungssystems muss zum Beweis der Funktionstüchtigkeit im späteren Feldeinsatz ein Dauerlauf von mindestens 100 ETC-Prüfzyklen bzw. 50 NRTC-Zyklen durchgeführt werden. Der Dauerlauf dient dem Nachweis der Funktionstüchtigkeit und der Stabilität des Systems sowie dessen Wirkungsgrad. Die Messung der gasförmigen Emissionen sowie die der Partikel sollte mindestens in jedem fünften Prüfzyklus durchgeführt werden. Die Prüfung des Partikelminderungssystems erfolgt system- bzw. familiengebunden für den jeweiligen Verwendungsbereich, d. h. pro Verwendungsbereich erfolgt eine Systemprüfung.

Darüber hinaus wird durch den Dauerlauf der Nachweis erbracht, ob es sich um ein kontinuierlich oder periodisch regenerierendes Partikelminderungssystem handelt.

Kann der Antragsteller nachweisen, dass ein für Fahrzeuge der Klasse M, ausgenommen M1, oder der Klasse N geprüftes Partikelminderungssystem baugleich Verwendung an Selbstzündungsmotoren zum Einsatz in mobilen Maschinen und Geräten Verwendung findet und der Familien-Prüfmotor nach Nummer 4.2 sowie die Übereinstimmungskriterien nach Nummer 7.1.2 ebenso für solche Anwendungen repräsentativ sind, kann der Anwendungsbereich auch auf Selbstzündungsmotoren zum Einsatz in mobilen Maschinen und Geräten erweitert werden. Eine umgekehrte Erweiterung ist nicht möglich.

4.1 Nachweis der kontinuierlichen Regeneration

Der Nachweis für einen kontinuierlich ablaufenden Regenerationsprozess gilt als erbracht, wenn über einen Zeitraum von mindestens 25 Prüfzyklen eine geeignete Bewertungsgröße am Partikelminderungssystem als konstant betrachtet werden kann. Als geeignete Bewertungsgrößen sind die Partikelemission sowie der Abgasgegendruck anzusehen. Diese Größen gelten bei einer Varianz unter 15 % über 25 Prüfzyklen als konstant im Sinne dieser Prüfvorschrift. Die Messung des Abgasgegendrucks erfolgt hierbei kontinuierlich, die Messung der Partikelemission mindestens in jedem fünften Prüfzyklus.

Die Varianz berechnet sich wie folgt:

Varianz = Standardabweichung X (n) / Mittelwert X (n)

mit:

und:

Mittelwert = (x₁+ x₂+ ... + x_n)/n

mit:

n = Anzahl der Messwerte

x = jeweiliger Einzelmesswert

4.2 Auswahl des Familien-Prüfmotors

Der für die Prüfungen ausgewählte Motor sollte aus einer dem späteren Verwendungsbereich entsprechenden Motorenfamilie stammen.

Der Prüfmotor für den gewählten Verwendungsbereich muss folgende Kriterien erfüllen:

• 100 % bis 60 % Leistung des Stamm-Motors im Verwendungsbereich (Stamm-Motor einer Motorenfamilie nach Anhang I Nr. 8.2 bzw. Anhang I Nr. 7 der in Nummer 7.1.2 genannten Richtlinien),
• kleinstes angewendetes Filtervolumen (VFI) für den gewählten Prüfmotor entsprechend der späteren Verwendung.

Als Prüfzyklus für die Abgasmessungen von Motoren für Nutzfahrzeuge auf dem Motorenprüfstand ist in allen Fällen der angepasste ESC-Prüfzyklus nach Anhang V und für PMK 2 auch der ETC-Prüfzyklus anzuwenden. Für Motoren für mobile Maschinen und Geräte ist für PMK 0 und PMK 1 der NRSC-Zyklus und für PMK 2 der NRTC-Zyklus anzuwenden. Die Messung der gasförmigen Emissionen sowie die der Partikel sollte mindestens in jedem fünften Prüfzyklus innerhalb der Messungen zum Nachweis des Regenerationsverhaltens erfolgen.

4.3 Prüfung des Regenerationsverhaltens bei ungeregelten Systemen

Ungeregelte Partikelminderungssysteme nach Nummer 1.2 sind einer weiteren Prüfung zum Nachweis des Regenerationsverhaltens zu unterziehen.

Diese Prüfung erfolgt über eine Systembeladung bis zum Erreichen eines konstanten Abgasgegendrucks oder über eine Zeitdauer von maximal 100 h. Der Abgasgegendruck gilt als konstant, wenn frühestens nach 50 h innerhalb eines Zeitraumes von 30 min der Abgasgegendruck innerhalb eines Bereiches von 4 mbar liegt. Die Prüfpunkte des Beladungs-Zyklus sind so zu wählen, dass eine maximale Abgastemperatur von 180 °C vor dem Partikelminderungssystem nicht überschritten wird. Die Beladung erfolgt vorzugsweise durch Anfahren einer konstanten Drehzahl im Bereich zwischen 50 % bis 75 % der Nenndrehzahl des Prüfmotors.

Nach Erreichung der Systembeladung oder nach maximal 100 h wird eine Regeneration eingeleitet. Diese kann beispielsweise durch das Anfahren der Prüfphase 8 im angepassten ESC-Prüfzyklus nach Anhang V veranlasst werden. Nach Abschluss der Regeneration sind Abgasmessungen in mindestens drei ESC-Prüfzyklen nach Anhang V und/oder drei ETC-Prüfzyklen bzw. drei NRSC- oder NRTC-Zyklen durchzuführen. Die dabei gemessenen Abgaswerte dürfen um nicht mehr als 15 % für die gasförmigen Emissionen und 20 % für die Emissionen der Partikelmasse von den gemessenen Abgaswerten vor dem Beladungs-Dauerlauf abweichen.

Der Hersteller muss bestätigen, dass die bei der Regeneration eintretenden Temperaturen maximal als unkritisch einzustufen sind.

Alternativ zum Beladungs-Dauerlauf kann der Hersteller ein bereits grenzbeladenes Partikelminderungssystem zur Regenerations-Prüfung vorstellen.

4.4 Prüfung der Rauchgastrübung im ELR-Prüfzyklus

Die Prüfung der Rauchgastrübung ist nach den Bestimmungen von Anhang III Anlage 1 Nr. 3 in Verbindung mit Nr. 6 der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11) durchzuführen. Im Anhang I ist festgelegt, wann diese Prüfung erfolgen muss.

5. Bewertungskriterien für kontinuierlich regenerierende Partikelminderungssysteme

Der Ablauf der Prüfung erfolgt nach den Vorgaben von Anhang I. Die Systemprüfung des Partikelminderungssystems gilt als bestanden, wenn folgende Kriterien erfüllt sind:

5.1 Rückhaltegrad

Der Rückhaltegrad q muss im nachgerüsteten Zustand

1. bei ungeregelten Systemen für Motoren mit einem Hubraum von unter 0,75 dm³ je Zylinder und einer Nennleistungsdrehzahl von über 3.000 min-1 mindestens 0,3 (= 30 %), ansonsten mindestens 0,5 (= 50 %),
2. bei geregelten Systemen mindestens 0,9 (= 90 %)

erreichen.

Der Rückhaltegrad q berechnet sich wie folgt: η = 1 - (PT_Ng/PT_S).

5.2 Limitierte Schadstoffe

Die limitierten Schadstoffe (CO, HC, NO_x) müssen im Ausgangszustand und im nachgerüsteten Zustand die Grenzwerte der ursprünglich homologierten Schadstoffklasse einhalten. Das NO2/NOx-Verhältnis ist für den Ausgangs- und Nachrüstzustand zu dokumentieren und im Prüfbericht anzugeben.

Die Bestimmung der NO₂- und NO_x-Massenemissionen ist durch simultane Messung zu bestimmen. Die Messung kann durch jeweils einen NO₂- und NO_x-Analysator oder durch einen kombinierten NO₂-/NO_x-Analysator erfolgen.

5.3 Rauchgastrübung

Die nach Anhang III Anlage 1 Nr. 3 in Verbindung mit Nr. 6 der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11) ermittelte Rauchgastrübung darf im Ausgangszustand und im nachgerüsteten Zustand den Wert von 0,8 m-1 nicht überschreiten.

6. Bewertungskriterien für periodischregenerierende Partikelminderungssysteme

Der Ablauf der Prüfung erfolgt nach den Vorgaben von Anhang I.

Die Systemprüfung des Partikelminderungssystems gilt als bestanden, wenn folgende Kriterien erfüllt sind: Für periodisch regenerierende Systeme wird die Partikelemission wie folgt bestimmt:

PT = (n1 × PT,n1 + n2 × PT,n2)/(n1 + n2)

mit:

n1 = Anzahl der angepassten ESC-Prüfzyklen nach Anhang V (PMK 0, PMK 1)/ETC-Prüfzyklus
(PMK 2) zwischen zwei Regenerationen

n2 = Anzahl der angepassten ESC-Prüfzyklen nach Anhang V (PMK 0, PMK 1)/ETC-Prüfzyklus
(PMK 2) während der Regeneration (Minimum jeweils 1 Prüfzyklus)

PT,n1 = Emission während der Beladung (arithmetischer Mittelwert aus der Messung zu Beginn der Beladung und aus der Messung zum Ende der Beladung; es sind auch mehr Messungen zulässig)

PT,n2 = Emission während der Regeneration

Für eine periodisch regenerierende Abgasnachbehandlung müssen die Emissionen mindestens in drei angepasste ESC-Prüfzyklen nach Anhang V (einmal zu Beginn, einmal zu Ende der Beladung und einmal während der Regeneration) bestimmt werden. Der Regenerationsprozess muss wenigstens einmal während eines angepassten ESC-Prüfzyklus nach Anhang V auftreten. Die Messungen können innerhalb des Dauerlaufs nach Nummer 4.1 erfolgen.

Werden mehr als zwei Messungen zwischen den Regenerationsphasen zur Emissionsbestimmung herangezogen, müssen diese weiteren Messungen in äquidistanten Abständen erfolgen und per arithmetischer Mittelwertbildung zusammengefasst werden.

Der Hersteller muss angeben, unter welchen Bedingungen (Beladung, Temperatur, Gegendruck, Zeitdauer usw.) die Regeneration im Normalfall auftritt. Für die Messungen während der Regeneration kann der Antragsteller ein grenzbeladenes System zur Messung beistellen.

Während der Regenerationsphasen dürfen die jeweiligen heranzuziehenden Grenzwerte überschritten werden.

6.1 Rückhaltegrad

Der Rückhaltegrad η muss im nachgerüsteten Zustand

1. bei ungeregelten Systemen für Motoren mit einem Hubraum von unter 0,75 dm³je Zylinder und einer Nennleistungsdrehzahl von über 3.000 min-1 mindestens 0,3 (= 30 %), ansonsten mindestens 0,5 (= 50 %),
2. bei geregelten Systemen mindestens 0,9 (= 90 %) erreichen.

Der Rückhaltegrad ß berechnet sich wie folgt: η = 1 - (PT/PT_S).

6.2 Limitierte Schadstoffe

Die limitierten Schadstoffe (CO, HC, NO_x) müssen unter Berücksichtigung der Berechnung in Nummer 6.2.1 im Ausgangszustand und im nachgerüsteten Zustand die Grenzwerte der ursprünglich homologierten Schadstoffklasse einhalten. Das NO₂/NO_x-Verhältnis ist entsprechend Nummer 5.2 für den Ausgangs- und Nachrüstzustand zu dokumentieren und im Prüfbericht anzugeben.

6.2.1 Gewichtete gasförmige Emissionen

Für periodisch regenerierende Systeme wird die Emission der gasförmigen Komponenten wie folgt bestimmt:

MGas = (n1 × MGas,n1 + n2 × MGas,n2)/(n1 + n2)

mit:

n1 = Anzahl der angepassten ESC-Prüfzyklen nach Anhang V (PMK 0, PMK 1)/ETC-Prüfzyklus (PMK 2) zwischen zwei Regenerationen

n2 = Anzahl der angepassten ESC-Prüfzyklen nach Anhang V (PMK 0, PMK 1)/ETC-Prüfzyklus (PMK 2) während der Regeneration (Minimum jeweils 1 Prüfzyklus)

MGas,n1 = Emission während der Beladung (arithmetischer Mittelwert aus der Messung zu Beginn der Beladung und aus der Messung zum Ende der Beladung; es sind auch mehr Messungen zulässig)

MGas,n2 = Emission während der Regeneration

6.3 Rauchgastrübung

Die nach Anhang III Anlage 1 Nr. 3 in Verbindung mit Nr. 6 der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11) ermittelte Rauchgastrübung darf im Ausgangszustand und im nachgerüsteten Zustand den Wert von 0,8 m-1 nicht überschreiten.

7. Anforderungen an Partikelminderungssysteme zur Bildung einer Systemfamilie

Systemfamilien können mit Partikelminderungssystemen unterschiedlicher Größe (Volumen) unter Einhaltung der Übereinstimmungskriterien nach Nummer 7.1 gebildet werden.

7.1 Übereinstimmungskriterien für Systemfamilien

7.1.1 Für die Festlegung des Verwendungsbereichs eines baugleichen Partikelminderungssystems, mit unterschiedlichen Volumina, für verschiedene Motoren bzw. Fahrzeugtypen, dürfen sich die Versuchsträger in den Merkmalen nach Nummer 3 nicht unterscheiden. Die Grenze des Verwendungsbereichs eines Systems wird je Motoren- bzw. Fahrzeughersteller durch Vermessen eines Prüfmotors nach Nummer 4.2 auf dem Motorenprüfstand bestimmt.

7.1.2 Der Verwendungsbereich einer PMS-Systemfamilie erstreckt sich über die mit dem jeweiligen Prüfmotor nach Nummer 4.2 abgedeckte Motorenfamilie nach der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11) bzw. der Richtlinie 97/68/EG des Europäischen Parlaments und des Rates vom 16. Dezember 1997 (ABl. EG 1998 Nr. L 59 S. 1) in der Fassung der Richtlinie 2004/26/EG des Europäischen Parlaments und des Rates vom 21. April 2004 (ABl. EU Nr. L 225 S. 3) eines Motorenherstellers. Kann der Antragsteller nachweisen, dass weitere Motorenfamilien des durch den Prüfmotor abgedeckten Verwendungsbereichs eines Herstellers oder Motorenfamilien weiterer Hersteller hinsichtlich der Familienbildungskriterien identisch sind, kann der Verwendungsbereich auf diese Motorenfamilien ausgeweitet werden. Für die Ausweitung des Verwendungsbereichs gelten als Familienbildungskriterien ± 15 % des Einzelzylinderhubvolumens sowie das Ansaugverfahren (Turbo-/Saugmotor).

7.2 Anforderungen an den Prüfmotor

Der Prüfmotor muss im Serienzustand und im nachgerüsteten Zustand bei allen limitierten Emissionen die Werte der ursprünglich homologierten Grenzwertstufe einhalten.

Der Umbau am Prüfmotor muss dem beantragten späteren Serienstand der Umrüstung entsprechen.

Fahrzeuge mit "On-Board-Diagnose" dürfen durch den Einbau des Nachrüstsystems in ihrer Überwachungsfunktion nicht eingeschränkt werden. Das elektronische Motorsteuergerät (z.B. für Einspritzung, Luftmassenmesser, Abgasminderung) darf durch die Nachrüstung nicht verändert werden.

Hat der Prüfmotor keine AGR, darf der Verwendungsbereich auf Motoren mit AGR nur dann ausgeweitet werden, wenn der Antragsteller nachweisen kann, dass das PMS keinen negativen Einfluss auf die limitierten gasförmigen Schadstoffkomponenten nimmt. Liegt eine entsprechende Freigabe des Motorenherstellers vor, ist kein Nachweis erforderlich.

7.3 Prüf- und Messablauf auf dem Motorenprüfstand

Im Anhang I ist der Prüfablauf für ungeregelte und geregelte Partikelminderungssysteme dargestellt.

7.4 Bewertung der Partikelminderungssysteme für den Verwendungsbereich innerhalb einer Motoren-/ Fahrzeugfamilie

Die Prüfung eines Partikelminderungssystems für den Verwendungsbereich gilt als bestanden, wenn folgende Kriterien erfüllt sind:

7.4.1 Partikelemission

Die Partikelemission im nachgerüsteten Zustand muss unter dem Grenzwert der entsprechenden Minderungsstufe PMK 0, PMK 1 oder PMK 2 liegen.

7.4.2 Rückhaltegrad

Der Rückhaltegrad q muss im nachgerüsteten Zustand

1. bei ungeregelten Systemen für Motoren mit einem Hubraum von unter 0,75 dm³je Zylinder und einer Nennleistungsdrehzahl von über 3.000 min^-1 mindestens 0,3 (= 30 %), ansonsten mindestens 0,5 (= 50 %),
2. bei geregelten Systemen mindestens 0,9 (= 90 %) erreichen.

7.4.3 Rauchgastrübung

Die nach Anhang III Anlage 1 Nr. 3 in Verbindung mit Nr. 6 der Richtlinie 2005/55/EG des Europäischen Parlaments und des Rates vom 28. September 2005 (ABl. EU Nr. L 275 S. 1) in der Fassung der Richtlinie 2006/51/EG der Kommission vom 6. Juni 2006 (ABl. EU Nr. L 152 S. 11) ermittelte Rauchgastrübung darf im Ausgangszustand und im nachgerüsteten Zustand den Wert von 0,8 m-1 nicht überschreiten.

7.4.4 Limitierte gasförmige Komponenten

Die limitierten gasförmigen Komponenten müssen im Serienzustand und im nachgerüsteten Zustand die Grenzwerte der ursprünglich homologierten Schadstoffklasse unterschreiten.

8. Genehmigung

Sollen durch Einbau von Partikelminderungssystemen die Emissionen luftverunreinigender Partikel von bereits für den Verkehr zugelassenen Kraftfahrzeugen verringert werden, so ist für das Partikelminderungssystem eine

1. Betriebserlaubnis für Fahrzeugteile nach § 22 oder
2. Genehmigung im Rahmen einer Betriebserlaubnis für das Fahrzeug nach § 21 erforderlich.

Im Falle von Buchstabe a muss die Betriebserlaubnis für das Partikelminderungssystem die Einhaltung einer der Partikelminderungsklassen PMK 0, PMK 1 oder PMK 2 nach den Bestimmungen dieser Anlage nachweisen. Einzelheiten über die Verwendung des Partikelminderungssystems und des Einbaus ergeben sich aus der Betriebserlaubnis.

Im Falle von Buchstabe b hat der mit der Begutachtung beauftragte amtlich anerkannte Sachverständige festzustellen, ob das Kraftfahrzeug den Anforderungen der Partikelminderungsklasse PMK 0, PMK 1 oder PMK 2 genügt. Er hat zudem nach pflichtgemäßem Ermessen zu beurteilen und gegebenenfalls mit einer Bescheinigung entsprechend Anhang II zu bestätigen, dass nicht zu erwarten ist, dass sich das Abgasverhalten des Kraftfahrzeugs bei bestimmungsgemäßem Betrieb in der entsprechenden, in Nummer 3 vorgegebenen Laufleistungszeit nicht wesentlich verschlechtern wird.

9. Genehmigungsbehörde

9.1 Genehmigungsbehörde im Sinne dieser Anlage ist das Kraftfahrt-Bundesamt, Fördestraße 16, 24.944 Flensburg. Dies gilt nicht für das Verfahren nach § 21.

9.2 Partikelminderungssysteme aus anderen Mitgliedstaaten der Europäischen Gemeinschaft oder der Türkei oder einem EFTA-Staat, der Vertragspartei des EWR-Abkommens ist, für die Nachrüstung von Kraftfahrzeugen mit Dieselmotor werden anerkannt, wenn dasselbe Niveau für die Partikelminderung gewährleistet wird, das diese Anlage beinhaltet.

10. Rücknahme der Genehmigung

Eine Genehmigung ist zurückzunehmen, wenn festgestellt wird, dass die Voraussetzungen für die Genehmigung nicht mehr gegeben sind oder erfüllt werden oder der Inhaber der Genehmigung gegen die Pflichten aus der Genehmigung grob verstoßen hat.

11. Zusätzliche Anforderungen

11.1 Betriebsverhalten

Durch den Einbau des Partikelminderungssystems dürfen keine Beeinträchtigungen des Betriebsverhaltens und keine zusätzlichen Gefährdungen der Fahrzeugsicherheit eintreten.

11.2 Geräuschverhalten

Der Antragsteller muss nachweisen, dass durch die Nachrüstung eines Partikelminderungssystems keine Verschlechterung des Geräuschverhaltens zu erwarten ist. Bei zusätzlich zu der serienmäßigen Schalldämpfungsanlage angebrachten Partikelminderungssystemen kann auf eine Geräuschmessung verzichtet werden.

11.3 Additivierung

Handelt es sich um ein additiv unterstütztes Partikelminderungssystem, so ist eine Unbedenklichkeitserklärung des Umweltbundesamtes bezüglich des Systems in Verbindung mit dem verwendeten Additiv der mit der Begutachtung beauftragten Stelle vorzulegen.

11.4 Elektromagnetische Verträglichkeit

Werden elektronische Bauteile und/oder Steuergeräte verwendet, so müssen diese den Bestimmungen des § 55a entsprechen.

12. Einbau und Abnahme der Nachrüstung mit einem genehmigten Partikelminderungssystem

12.1 Einbau

12.1.1 Die Nachrüstung mit einem genehmigten Partikelminderungssystem ist von einer für die Durchführung der Abgasuntersuchung an Kraftfahrzeugen mit Kompressionszündungsmotor nach Anlage VIIIc Nr. 1 in Verbindung mit Anlage VIIIa Nr. 3.1.1.1 anerkannten AU-Kraftfahrzeugwerkstatt durchzuführen. Abweichend von Satz 1 kann die Nachrüstung auch von einer anderen Stelle durchgeführt werden. In diesem Falle gilt Nummer 12.2 Buchstabe b.

12.1.2 Das nachzurüstende Kraftfahrzeug muss sich in einem technisch einwandfreien Zustand befinden. Sofern erforderlich sind vor der Nachrüstung Mängel zu beseitigen, die das Erreichen des durch die Betriebserlaubnis des Partikelminderungssystems nachgewiesene Partikelminderung oder die Dauerhaltbarkeit in Frage stellen.

12.2 Abnahme

Der ordnungsgemäße Einbau aller Teile und die einwandfreie Funktion des Partikelminderungssystems sind

1. von der anerkannten AU-Kraftfahrzeugwerkstatt, sofern diese die Nachrüstung selbst vorgenommen hat, auf einer dem Anhang IV entsprechenden Abnahmebescheinigung für Partikelminderungssysteme zur Vorlage bei der Zulassungsbehörde oder
2. durch einen amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten nach den Bestimmungen der Anlage VIIIb auf einer Abnahmebescheinigung im Sinne von Anhang IV

zu bestätigen.

.

.

Fahrzeughersteller: Fahrzeug-Identifizierungsnummer:

Es wird bescheinigt, dass das oben beschriebene Fahrzeug/die oben beschriebenen Fahrzeuge die Anforderungen der in Spalte 4 eingetragenen Partikelminderungsklasse nach Anlage XIV zu § 48 in Verbindung mit Anlage XXVII einhält/einhalten und in den Fahrzeugpapieren im Feld "Bemerkungen" entsprechend den Vorgaben im Anhang V gekennzeichnet werden dürfen.

Verwendete Unterlagen für die jeweilige Bewertung, wie Bescheinigungen nach Anhang IV oder Allgemeine Betriebserlaubnisse nach § 22, sind zu nennen.

Es ist nicht zu erwarten, dass sich das Abgasverhalten des Fahrzeugs bei bestimmungsgemäßem Betrieb in einem Zeitraum von bis zu 5 Jahren oder bis zu einer Kilometerleistung von 80.000 km bei Motoren mit einem Hubraum unter 0,75 dm³je Zylinder und einer Nennleistungsdrehzahl von über 3.000 m-1, ansonsten von 200.000 km, je nachdem, welches Kriterium zuerst erreicht wird, wesentlich verschlechtern wird.

Technischer Dienst:

Datum, Unterschrift:

.

1. Es ist ein formloser Antrag auf Erteilung einer Allgemeinen Betriebserlaubnis für ein Partikelminderungssystem bei der Genehmigungsbehörde zu stellen.
2. Der Antragsteller muss die verwaltungsrechtlichen und technischen Anforderungen für die Erteilung einer Allgemeinen Betriebserlaubnis nach § 20 StVZO in Verbindung mit § 22 StVZO erfüllen und die erforderlichen Unterlagen nach Vorgabe der Genehmigungsbehörde vorlegen.
3. Grundlage für die Erteilung ist der Technische Bericht eines akkreditierten Technischen Dienstes, in dem das Partikelminderungssystem beschrieben ist, die nach Anlage XXVII durchzuführenden Prüfungen dokumentiert sind und bestätigt wird, dass die entsprechenden Bestimmungen der Anlage XXVII eingehalten werden.
4. Im Genehmigungsverfahren wird ein genehmigter Typ eines Partikelminderungssystems hinsichtlich der Form und Abmessung des Trägers festgelegt. Nachträgliche Änderungen an der Trägerlänge und dem -querschnitt sind im Rahmen einer Erweiterung mit maximalen Abweichungen bis zu ± 10 % möglich. Durch diese Änderungen darf das Volumen bis zu maximal 10 % vergrößert werden. Eine Verringerung des ursprünglichen Volumens ist unzulässig.

.

1. Bestätigung des ordnungsgemäßen Einbaus

1.1 Vor dem Einbau des Partikelminderungssystems ist der technisch einwandfreie Zustand des Kraftfahrzeugs festgestellt/hergestellt*) worden.

1.2 Das unter Nummer 2 beschriebene Kraftfahrzeug wurde mit dem unter Nummer 3 benannten Partikelminderungssystem ausgerüstet; der ordnungsgemäße Einbau aller Teile und die einwandfreie Funktion des Partikelminderungssystems werden hiermit bestätigt.

1.3 Die Erneuerung des eingebauten Oxidationskatalysators war

• nicht erforderlich*
• erforderlich und ist vorgenommen worden*

2. Angaben zum Kraftfahrzeug

2.1 Amtliches Kennzeichen:

2.2 Name und Anschrift des Fahrzeughalters:

2.3 Fahrzeughersteller:

2.4 Typ:

2.5 Fahrzeug-Identifizierungsnummer:

2.6 Datum der Erstzulassung:

2.7 Stand des Wegstreckenzählers:

3. Angaben zum Partikelminderungssystem (PMS)

3.1 Hersteller des PMS:

3.2 Typ/Ausführung:

3.3 Genehmigungsnummer:

3.3.1 Abdruck der ABE für das PMS nach § 22 StVZO*)

3.3.2 Abdruck der ABE nach § 21 StVZO für das Einzelfahrzeug*)

4. Angaben zu den Fahrzeugpapieren:

4.1 Durch die Ausrüstung mit dem unter Nummer 3 beschriebenen Partikelminderungssystem erfüllt das Kraftfahrzeug die Anforderungen der nachfolgend aufgeführten Partikelminderungsklasse und ist in den Fahrzeugpapieren im Feld "Bemerkungen" wie folgt zu kennzeichnen:

• "PMK 0 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)"*
• "PMK 1 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)"*
• "PMK 2 nachger. m. Typ: (eintragen); KBa (Nr. eintragen), ab (Datum)"*

Ausführende Stelle: (Name, Anschrift, Kontrollnummer der anerkannten AU-Werkstatt)

Ort, Datum, Unterschrift der nach § 29 Abs. 12 oder § 47a Abs. 3 StVZO für die Untersuchung der Abgase verantwortlichen Person

.

1. ESC-Zyklus zur Bestimmung der Partikelemission bei periodisch regenerierenden Systemen

1.1 Zur Bestimmung der Partikelemission bei periodisch regenerierenden Systemen wird ein ESC-Zyklus mit folgenden Stufen- und Sammelzeiten herangezogen:

1.2 Die Bestimmung der effektiven Wichtungsfaktoren entfällt bei der Beurteilung von periodisch regenerierenden Systemen nach Nummer 6.

.

Beispiel für einen Warnhinweis vor der Verwendung einer nach hinten gerichteten Rückhalteeinrichtung für Kinder auf Beifahrerplätzen mit Airbag

Anmerkungen:

Das Piktogramm ist rot.
Sitz, Kindersitz und Umrandung des Airbags sind schwarz.
Das Wort Airbag und der Airbag sind weiß.
Der Durchmesser des Piktogramms beträgt mindestens 60 mm.

.

Muster 1 bis Muster 11 ^04c

Vorbemerkungen (aufgehoben)
Muster 1 (aufgehoben)
Muster 1a (aufgehoben)
Muster 1b (aufgehoben)
Muster 1c (aufgehoben)
Muster 1d (aufgehoben)  ^06c
Muster 1e (aufgehoben)
Muster 2a (aufgehoben)  ^06c
Muster 2b (aufgehoben)  ^06c
Muster 2c (aufgehoben)  ^06c

Muster 2d ( § 20) ^{04a 09}

Vorbemerkungen Ausgestaltung der Datenbestätigung

1. Trägermaterial
   Die Datenbestätigung muss fälschungserschwerend gestaltet sein. Zu diesem Zweck muss für den Druck Papier verwendet werden, das entweder durch farbige graphische Darstellung geschützt ist oder das Herstellerzeichen als Wasserzeichen enthält.
   Die Datenbestätigung hat das Format DIN A4. Sie kann zweiseitig bedruckt sein oder aus zwei Seiten bestehen, die jeweils einseitig bedruckt sind. Die Anfügung weiterer Seiten ist zulässig, wenn der Schreibraum im Feld (22) und/oder im Feld (22a) nicht ausreicht. Auf jeder weiteren Seite sind die Angaben entsprechend der Kopfzeile der Seite 2 des Musters anzugeben.
2. Aufbau und Inhalt der Datenbestätigung
   Aufbau und Inhalt der Datenbestätigung müssen dem Muster 2d entsprechen. Abweichungen sind nur zulässig, wenn die Datenbestätigung den Regelungen betreffend die Übereinstimmungsbescheinigung gemäß der Richtlinie 2007/46/EG, der Richtlinie 2002/24/EG des Europäischen Parlaments und des Rates vom 18. März 2002 über die Typgenehmigung für zweirädrige oder dreirädrige Kraftfahrzeuge und zur Aufhebung der Richtlinie 92/61/EWG des Rates (ABl. EG Nr. L 124 S. 1), der Richtlinie 2003/37/ EG des Europäischen Parlaments und des Rates vom 26. Mai 2003 über die Typgenehmigung für land- oder forstwirtschaftliche Zugmaschinen, ihre Anhänger und die von ihnen gezogenen auswechselbaren Maschinen sowie für Systeme, Bauteile und selbständige technische Einheiten dieser Fahrzeuge und zur Aufhebung der Richtlinie 74/150/EWG (ABl. EU Nr. L 171 S. 1) in ihrer jeweils geltenden Fassung entspricht. Hierbei müssen jedoch der Kopf der ersten Seite sowie der Folgeseiten und die Bescheinigung der Angaben durch den Ausstellungsberechtigten im Wesentlichen dem Muster der Datenbestätigung entsprechen.

Datenbestätigung
für das nachfolgend beschriebene Fahrzeug zum Zwecke der Vorlage

• bei der Zulassungsbehörde für die Zulassung des Fahrzeugs, soweit ein Gutachten/Zusatzgutachten für die Zulassung nicht erforderlich ist'¹oder
• beim amtlich anerkannten Sachverständigen in den Fällen, in denen für die Erteilung der Betriebserlaubnis ein Gutachten/Zusatzgutachten erforderlich ist ¹

Bescheinigung der Angaben durch den Ausstellungsberechtigten ⁴:

• Die Richtigkeit der vorstehenden Angaben wird heute bescheinigt.
• Die Übereinstimmung mit der unter Feld K und (6) angegebenen ABE und dem genehmigten Typ ggf nebst Variante/Version bzw. Ausführung wird bestätigt.
• Für die Zulassung ist ein Gutachten/Teilgutachten erforderlich

Datum                                                         ...................................

Firma

Unterschrift                                                    i.V. (xxxx)

1) Ob ein Gutachten/Teilgutachten erforderlich ist, ergibt sich aus der Bescheinigung der Angaben durch die Ausstellungsberechtigten.

2) Für die Ausfüllung ist der Leitfaden zur Zulassungsbescheinigung Teil I und Teil II zu beachten.

3) Soweit für das Fahrzeug eine Zulassungsbescheinigung Teil II ausgefüllt wurde, kann auf die Angabe der mit "X" gekennzeichneten Felder in der Datenbestätigung verzichtet werden.

4) Nicht Zutreffendes bitte streichen.

Muster 3  (aufgehoben) ^06c
Muster 4 (aufgehoben) ^06c
Muster 5 (aufgehoben)
Muster 6 (aufgehoben) ^06c
Muster 6a (weggefallen)
Muster 7 (aufgehoben) ^06c
Muster 8 (weggefallen)
Muster 8a (weggefallen)
Muster 9 (aufgehoben) ^06c
Muster 9 (Bescheid) (weggefallen)
Muster 10 (weggefallen)
Muster 11 Vorbemerkung und Muster 11 (aufgehoben)
Muster 12 (aufgehoben) ^06c

weiter .
